| 材质 | 金属 |
|---|---|
| 截面形状 | 其它 |
| 适用范围 | 其它 |
| 作用 | 固定密封 |
| 是否进口 | 否 |

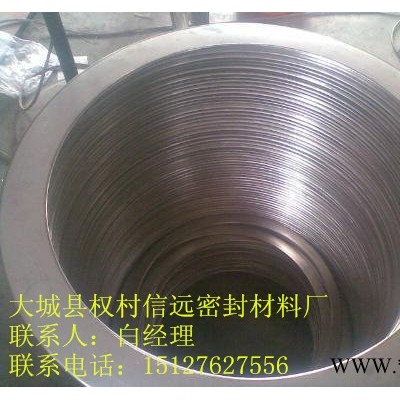

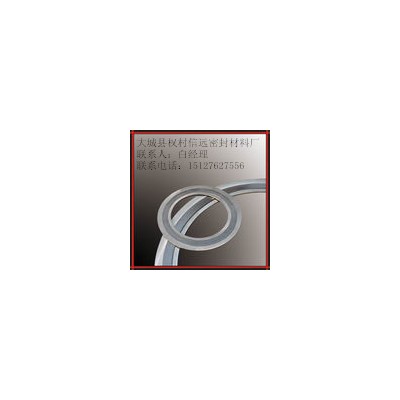

金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性**的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其**大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
主要用途 回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。 在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：金属缠绕垫片采用**SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性**的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其**大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。金属包覆垫片系指内部用非金属材料(柔性石墨、石棉橡胶板、陶瓷纤维）等，外部用特定的冷作工艺包覆金属薄板的复合型垫片，按垫片截面通常分为平面型包覆及波纹型包覆两种，是**传统的一种密合垫片，适用于热交换器、压力容器、泵、阀及法兰面密封。

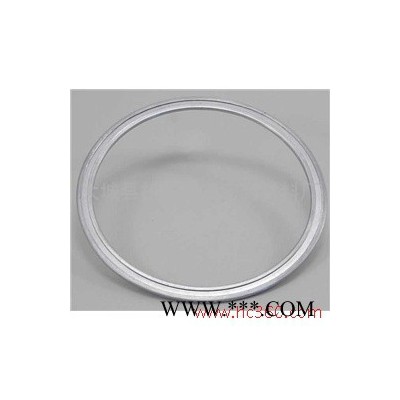

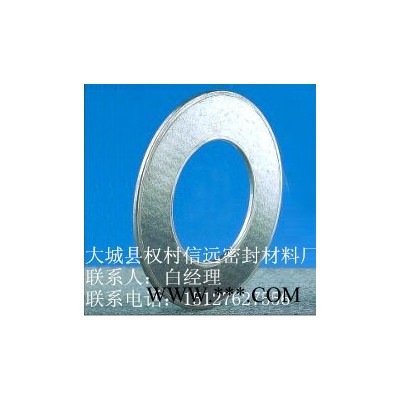

金属包覆垫片优点是强度大、不易碎、牢固结实，但回弹力有限，需要求法兰表面平坦及紧固力很高才能达到良好效果（可改进、外敷石墨板）。根据不同材料可以组合成201、304、316不锈钢包石墨（耐温650度）包覆垫、包石棉包覆垫，包陶瓷纤维（1400度）包覆垫片等多种形式。包覆垫片材质：A3、不锈钢（201、304、316）、铜、铝等 包覆垫片填充料：柔性石墨（80%）、石棉（10%）、无石棉、陶瓷纤维（10%）等。 包覆垫片主要用途：适用于直径较大的压力容器(如换热器、反应器、铸铁法兰、汽缸头、锅炉等)法兰的密封。 各种介质的机泵、管阀、管道及各类设备的法兰等密封。适用于中、低压工况。 不锈钢包覆垫片的焊接：大于1米或非腐蚀用工况可用焊接金属模式；316、316L小型一般禁止焊接。 包覆垫片的改进：为提高密封效果外层可以粘贴柔性石墨板材。 包覆垫片据耐温选择包覆物：石墨—耐温650 耐腐蚀；陶瓷纤维—耐温HA1200 ;HZ—1600。 方形金属包覆垫片应弧度圆角整体锻造，氩弧焊焊接。禁止直角，锡焊！否则使用后受压、受热分裂。
