| 产地 | 江苏 |
|---|---|
| 产品认证 | CCC |
| 电源电压 | 380V/Hz |
| 防护等级 | IP67 |
| 驱动方式 | 部分回转 |
| 噪声 | 0-20dB |
| 执行标准 | 企业标准 |
| 品牌 | 新能 |
| 型号 | DQW |
| 加工定制 | 是 |
| 开关控制 | 自动控制 |
| 输出力矩 | 100NM |

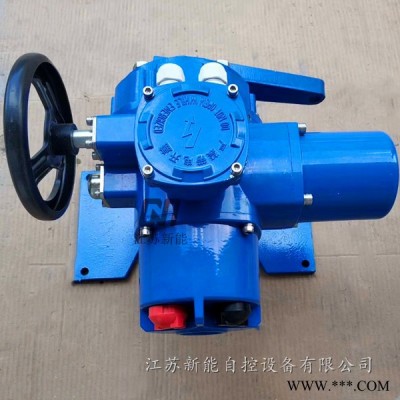

部分回转阀门电动装置概述:

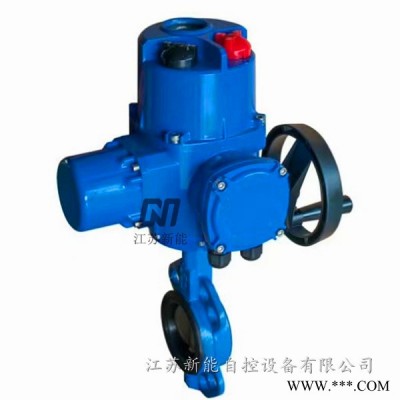

部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90度回转的阀门。本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JBlT8528-1997“普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《易爆性气体环境用电气设备，1部分：通用要求）》，GB3836.2-2000《易爆性气体环境用电气设备，2部分：隔爆型”d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件）>的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
部分回转阀门电动装置型号表示方法：
A现场按钮．F1信号输出4-20MA
防护／爆等级：w户外型；B隔爆型；整体型；T整体调节型。
输出轴好大转圈数：阿拉伯数字表示，无数字见表1
输出转速：阿拉伯数字表示，单位r/min（转／分）
额定输出转矩：阿拉伯数字表，单位kgf．m
产品型式：DQW部分回转电示动装置，DDQ为叠加结构
型号示例：
1．DQW10-1B表示部分回转电动装置，输出转矩10kgf-m(100 Nm)，输出转速1 r/min，隔爆型。
2．DQW1200-0.44BT叠加结构，输出转矩12000N.m,输出转速：0.44 r/inin^防爆一体化智能型。
部分回转阀门电动装置工作环境和主要技术参数：
3,1电源：常规，三相380V (50Hz)
特殊，三相660V、415V (50Hz、60Hz)；
单相220V、IlOV (50Hz、60Hz)
3.2工作环境
3.2．I环境温度：-20~~-60℃ （特殊订货-40～+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dl和dIIBT4两种，dl适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级Tl-T4组的易爆性气体混合物。 （详见GB3836.1）
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟（特殊订货30分钟）
部分回转阀门电动装置结构组成：
4.1电动机：户外型采用YDFf型，隔爆型采用YBDFf型阀门专用异步电动机
4.2减速机构：由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。
4.3力矩控制机构：结构见图4。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电动机电源，电动机停转，以此实现对电动装置输出转矩的控制，达到保护阀门的目的。
4.4行程控制机构：结构见图5。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使徽动开关动作，切断电动机电源，从而实现对电动装置行程的控制。
4.5开度指示机构：结构见图5。开度指示盘固定于行程开关上，凸轮轴转动使指针同时转动，以指示阀门的开关量，同时，凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮，电位器轴转动，供远传开度指示用。
4.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。
注意：电劫运行时请勿转动手轮1
4.7机械限位：参见图1，当行程控制机构不起作用时，用于保护阀门不至超行程而引发事故卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；
部分回转阀门电动装置订货须知：
5.1请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按新能公司规定提供。
5.2环境具有易爆性气体必须说明，并必须符合本说明书中防爆标志的规定。
5.3请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与新能公司协商解决。
5.4手轮顺时针旋转为关阀，如与此相反必须说明。
5.5所需规格一般是用户选择，若有困难新能公司可为用户选型。
