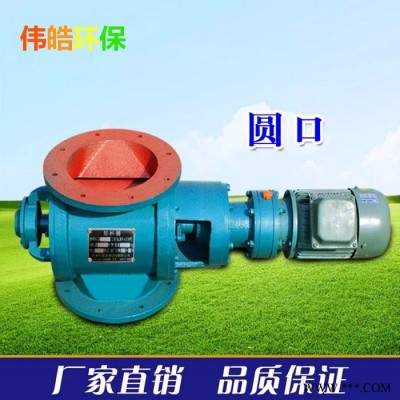

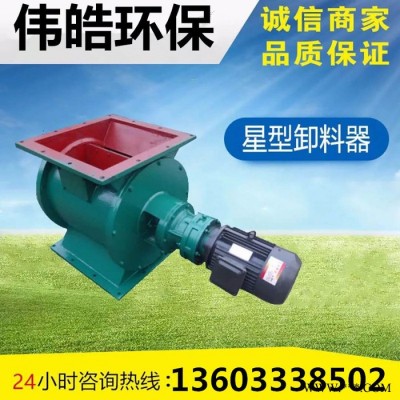

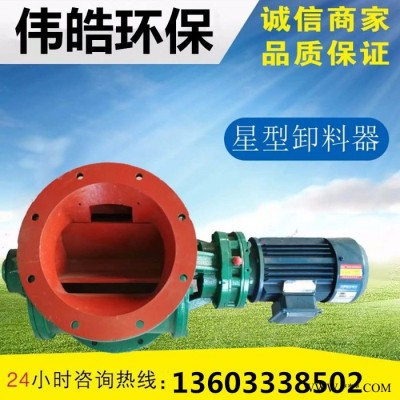

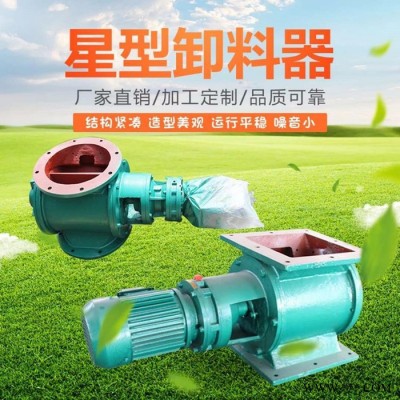

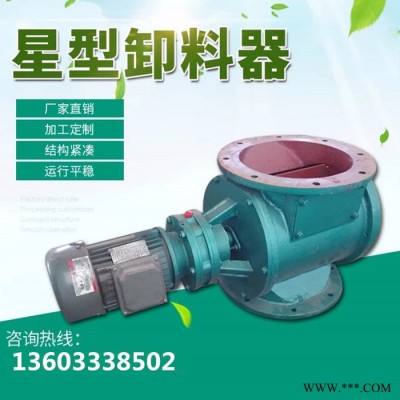

**YJD-16 星型卸料器卸灰阀 关风机 钢性叶轮给料机电动卸灰阀耐高温卸料器

 【产品特点】结构紧凑，造型美观，使用方便。运转平稳，噪音低。前后端盖密封性能好，防止灰尘外泄等。由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。本厂也可按用户要求设计制造，（轴器皮支架联带链条传动）本产品采用00号减速机专用润滑脂，请定期检查，加油。

【适应范围】：广泛应用于粮油、饲料、制药、酿造、水泥、化工等行业的气力输送与除尘系统中。

【产品介绍】：

星型卸料器用于安装在负压下工作的卸料器的排料口处，上部接受卸料器排出的物料，依靠旋转的叶轮起着输送物
料的作用，又担负着密封的作用，防止气力输送过程中从排料口吸入空气，保证卸料器的正常排料做为一种特殊的卸料装
备,在清洁和清洗工作中起到了作用。所以我们有必要总结一下它的一些特点，这样**可以更好的对星型卸料器做到
全面的了解和维护,发挥它的能力。
工作原理
一、星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星型卸料器可以均匀， 连续地向输料管供
料。以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断
而起到锁气作用。 因此，星型卸料器是气力输送系统中常用的重要部件。
二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中， 随叶片的旋转而在下部卸出。因此，星型卸料器可以定量而
连续地卸料。
三、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前卸料装置， 常用在除尘系统
中作为除尘系统的设备之一。它特别适用于粉尘， 小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设
备等工业行业的工程项目择优选用。
四、耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。耐高温型卸料器输
送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有一定的距离。
星型卸料器组成及别称 通常星型卸料的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成，星型
卸料器又称旋转给料器，锁气阀，星型卸灰阀，星型下料器，关风器等名称。

星形卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备， 星形卸料器适用于粉状物料和颗料状物料。为环保、
冶金、化工、粮食、食品等工业部门广泛应用。
星型卸料器(亦称刚性轮给料机，星型下料器，关风器，旋转给料机等)被广泛应用于建材，冶金，化工，电力等部门作为
各类除尘设备的灰斗卸料装置，它依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂
入下一装置中去。也可作为各种磨机，烘干机，料仓等设备的给卸料装置，适用于干燥粉状和小颗状物料。
卸料装置分三部分，电机、摆线针轮减速与转龙式卸灰阀。
（1）通过采用行星转动原理，输入输出轴在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、
体积小、重量轻。
（2）密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。
（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用
寿命。
（4）过载能力强，耐冲击惯性力小，适用于起动频繁和反正转。
（5）根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。在材质上也可根据用户
需要进行特殊加工，如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。

星型卸料器根据物料输送和下料口的温升不同因为温质对机体膨胀有影响,以及对轴承和油封系统不利,设计了耐高温型外装式结构关风机,它把运转部分与物料接触的箱体部分分离开来,可以安全的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但耐高温,还可以针对由于吸温性物料和金属性粉末的输送和接受,具有很好的效果因为这类物体有穿透性,穿透油封装置物料直入轴承,导致运转不受而损坏机械,正是有外装的特点,它不会和物料接触.普通型:可以用在80度以下及常温的通常物料上,它可以连续均匀向输料管内供料,而在系统和分离收尘部,它又可以作为卸料器功能.耐压型:它采用封闭型转子,可以广泛用在吸送式,压送式气流输送系统和负压输送设备上.

   星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统, 星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此, 星型卸料器是气力输送系统中常用的重要部件

   电动卸灰阀在除尘行业的使用。为环保、冶金、化工 、粮食、食品、等工业部门广泛应用。

  XLD星型卸料器分三部分，电机、摆线针轮减速与转龙式卸灰阀，有两种系列，22种规格。

1、通过采用行星转动原理，输入输出轴在同一轴线上，而且与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。

2、该产品密封性能优越、给料均匀稳定、噪音低、故障少、使用寿命长、耐磨性高。

3、轴承、齿箱远离阀体，避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的寿命。

4、本机具有过载能力强，耐冲击惯性力小，适用于起动频繁和反正转。

5、根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工，如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。用户如需特殊规格，非标壳体、电动、手动、皮带链轮传动等，均可制作。
