| 测量范围 | 0-200 |
|---|---|
| 测量方式 | 接触型 |
| 产地 | 四川 |
| 类型 | 普通型热电阻 |
| 联接型式 | 固定螺纹 |
| 品牌 | 国科 |
| 型号 | RTZ |
| 加工定制 | 是 |

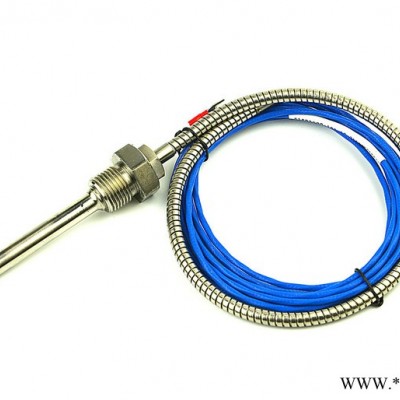

RTZ电厂专用轴瓦温度传感器
产品应用
电站机组轴承温度、油槽温度、冷却器温度、变压器循环油空压机
出口温度、技术供水进出口温度等温度测量
技术指标
★ 量 程：根据所选用分度号不同而有所不同
★ 储存环境：-10---60℃
★ 精 度： 0.5级、0.25级
★ 允许偏差:-200-0℃:±(0.3+4.5×10-3|t|)℃
★ 0－500℃: ±(0.3+6×10-3t)℃
★ 0℃时电阻值: Pt100-A:100±0.06Ω；Pt100-B:100±0.12Ω；
★ CU50-A 50±0.05Ω；G53-A53±0.05Ω
★ 温升: 通过电流为5mA时，温升不超过0.2℃
★ 时间常数: 外径5 mm,< 20 S；外径6 mm,< 30 S
★ 绝缘电阻: 15-35℃,80%RH时, 不小于20 MΩ（电压100V）
★ 护套材质:ICr19Ni9TI
★ 密封材质: 高温硅橡胶
★ 引线材质:耐油高温屏蔽信号线
★ 接线方式:按用户要求定做
★ 安装固定: 按用户要求定做
传感器结构示意图
参数选型表
| 型 号 | 代 码 | 注 释 | ||||
| RTZ | －□ □ □ □ □ □ |
| ||||
| 安装方式 | C K |
|
|
|
| 螺纹安装 法兰安装 |
| 分度号 | 见分度号规格表 |
|
| 用户自定 | ||
| 插入深度 | 用户自定 |
| ||||
| 杆外径 | 用户自定 |
| ||||
| 螺纹或法兰大小 | 用户自定 |
| ||||
