| 加工定制 | 是 |
|---|---|

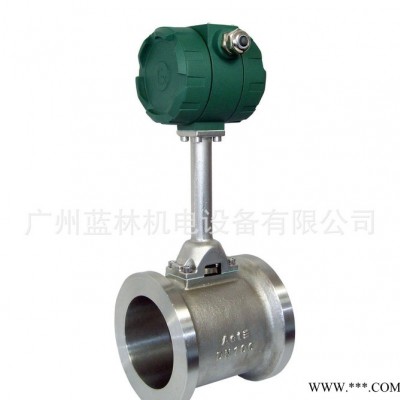

| 类型 | 涡街流量计 |
| 测量范围 | 0.14-600（m3/h） |
| 精度等级 | 0.5、1.0、1.6 |
| 公称通径 | 6-600（mm） |
| 适用介质 | 水 |
| 工作压力 | 1.0-40（MPa） |
| 工作温度 | -20-80（℃） |
| 规格 | 6-600mm |
| 品牌 | 广州蓝林 |

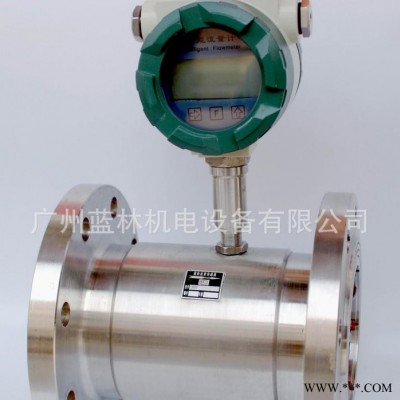

| 型号 | LWGY-N、YWGY-A、YWGY-B、YWGY-C、YWGY-D |
|
仪表型号 | LWGY-N | LWGY-A | LWGY-N防爆型 | LWGY- A防爆型 | LWGY-B | LWGY- C |
信号输出 | 脉冲 | 4-20mA | 脉冲 | 或4-20mA | 无 | 4-20mA/脉冲 |
供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
精度等级 | 1.0~0.5级 | 1.0~0.5级 | 1.0~0.5级 | |||
测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 | |||
显示器 | 无 | 无 | 有 | |||
通讯接口 | 无 | 无 | 可选RS485 | |||
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防护等级 | IP60 | IP65 | IP65 | |||
整机功耗 | ＜1W | ＜1W | ＜1W | |||
仪表通经 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ | |||
测量范围与压力等级
仪表通径 | 标准范围 | 扩展范围 | 安装方式 | 常规耐压 | 特制耐压等级 |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 法兰（螺纹） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 法兰（螺纹） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 法兰（螺纹） | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 法兰 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 法兰 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 法兰 | 1.6 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 200 | 80～800 | 40～800 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
