| 加工定制 | 是 |
|---|---|
| 种类 | 测力 |
| 材料 | 金属 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 制作工艺 | 集成 |
| 输出信号 | 模拟型 |
| 防护等级 | IP65 |
| 线性度 | 0.03（%F.S.） |
| 迟滞 | 0.06（%F.S.） |
| 重复性 | 0.018（%F.S.） |
| 灵敏度 | 0.3% |
| 漂移 | 0.01 |
| 分辨率 | 0.3 |
| 测量范围 | 0～0.1/0.2/0.3/0.5/1/2/3/5 Nm |
| 品牌 | 哲远 |
| 型号 | DTWNJ-1050D |

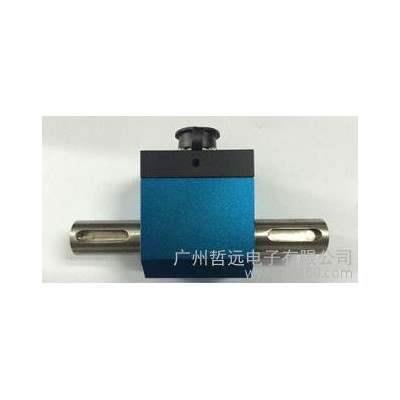

◆ DTNJ-1050D动态微扭矩传感器,螺丝力矩传感器、高精度扭力传感器 特性与应用
·电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
·没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
·两端均为键连接，
•**高转速不超过4000转/分钟。
◆ DTNJ-1050D动态微扭矩传感器,螺丝力矩传感器、高精度扭力传感器 技术参数
测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5 Nm
输出灵敏度: 1.0～2.0 mV/V
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60℃
温度补偿范围:室温～+60℃
零点温度影响:±0.1 %F.S/10℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10Ω
输出电阻: 700±5/350±5Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电气连接方式
输入（电源）正端1红 输出（信号）正端2黄 输出（信号）负端3白
输入（电源）负端4绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准
