| 电流 | 交流 |
|---|---|
| 动力形式 | 超声波 |
| 功率 | 3200w |
| 控制方式 | 数控 |
| 频段 | 中频 |
| 频率 | 15k |
| 驱动形式 | 气动 |
| 输出功率 | 3200w |
| 输入电压 | 220V |
| 重量 | 350 |
| 作用对象 | 塑料 |
| 作用原理 | 脉冲 |
| 焊接原理 | 冷焊 |
| 升降控制 | 电动 |
| 品牌 | 库玛珐 |
| 型号 | cmf-rr |

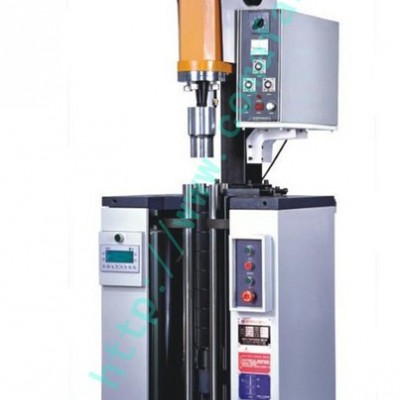

贯流风叶焊接机有总控制柜和主机和超声波焊接机模具三部分组成。
1、 总控制柜：整机的电气控制、设备的总开关、超声波工作时间和人机界面以及报警装置都安装在总控制柜上。设备工作速度，及工作程序的改变都要在控制柜的人机界面上操作。
2、 主机：主工作台（自动加紧装置）和超声波焊接机两部分组成。
3、 焊接模具：贯流风叶装用模具。
贯流风叶焊接机技术要求：
1、底座采用130步进电机驱动，控制系统采用PLC控制，PLC厂家日本进口，可存储302、组以上数据。采用触摸屏，触摸屏8寸以上
2、气动元件均采用亚德客产品
3、电器元件采用正泰或同类进口元件
4、底座焊接范围：60---120mm，可焊接长度为0----1000mm
5、要求四夹具平行并垂直与底盘（中间托盘），垂直度＜0.02mm。夹具轴采用直径40圆轴，圆轴需调质处理，表面淬火、镀硬铬
6、各电器元件保修一年（无机械损坏现象），控制程序终身保修
7、焊接机配底座托盘各一套（84、91）
8、工作台运行平稳，运行速度大于10米/分钟
9、超声波频率15KHZ
贯流风叶焊接机利用超声波焊接原理，并配置自动装卡装置提高焊接速度、保证焊接精度。
贯流风叶焊接机概况：
机架：钢结构焊接件配合
动作控制：PLC自动控制
动作完成：气动
整机外形（mm）：（以**终设计图为准）
工作电源：220V+N+PE
超声波功率: 2600W
工作气压：0到6kg/cm²
单次生产数量：1件
生产速度：35件/小时（按10节1000毫米计算）
操作人员：1人/班
整机重量:大于300KG（大约）
工作温度：5-35
