| 测量范围 | 0.6-280（立方米每小时） |
|---|---|
| 工作温度 | -10-100 -30-160 |
| 工作压力 | 1.6（MPa） |
| 公称通径 | 15-150 （mm） |
| 精度等级 | 0.5 |
| 类型 | 容积式流量计 |
| 适用介质 | 液体 |
| 品牌 | GN |
| 型号 | CX-OGFM-DTO |
| 加工定制 | 是 |
| 厂家(产地) | 上海基深仪器仪表有限公司 |

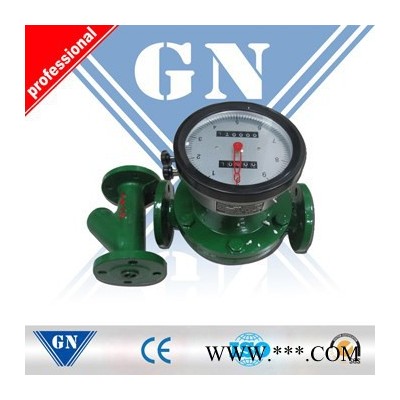

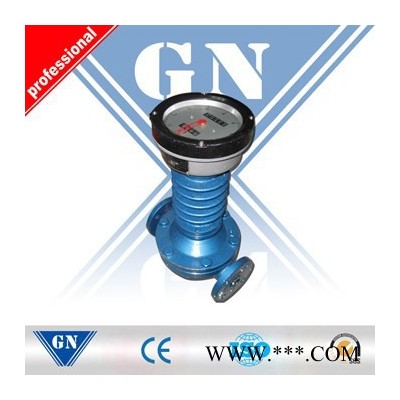

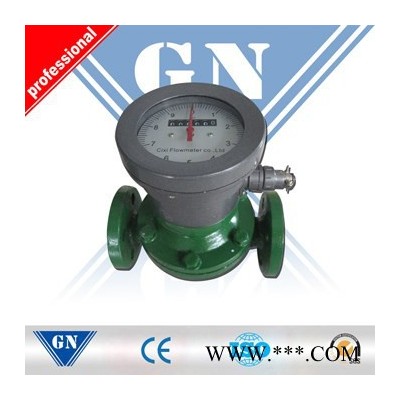

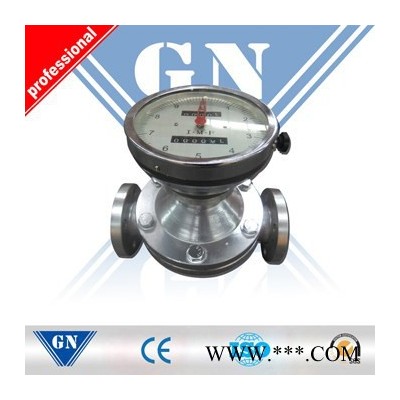

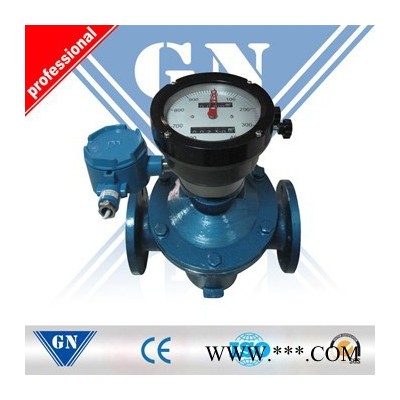

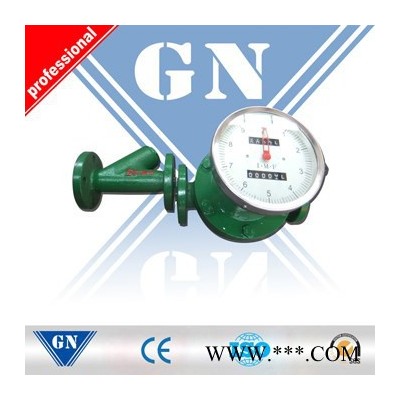

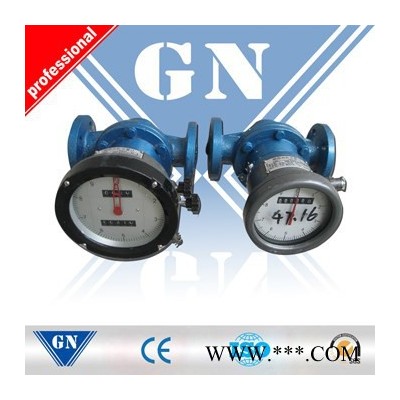

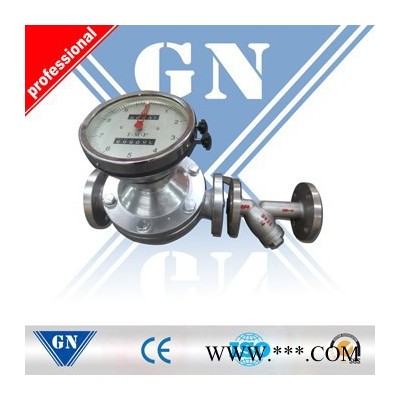

CX-OGFM-DTO系列椭圆齿轮流量计
DTO系列椭圆齿轮流量计是容积式流量计中的主要类型，用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点，测量基本上不受温度、压力变化的影响，且安装方便。主要用于测量石油制品的累积流量，也可用于其他化工溶液（腐蚀性介质除外）的计量。该流量计系直读累积式流体流量计，是由装有一对椭圆齿轮转自的计量室、密封联轴器（小口径流量计采用灵敏度高的磁性联轴器）和技术机构组成。
| 基本误差限（%） | ±0.5 | ||||
| 公称压力（MPa） | 1.6 | ||||
| 工作温度（℃） | -10-＋100、-30-＋160 | ||||
| 液体粘度（mPa﹒s） | 0.6-200 | ||||
|
型 号
|
公称通径（mm）
| 流量范围（m2/ h） | |||
| 石油产品粘度（mPa﹒s） | 化学液体粘度（m2/ h） | ||||
| 0.6-2 | 2-8 | 8-200 | 0.6-200 | ||
| DTO-10 | 10 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 | 0.1-0.4 |
| DTO-15 | 15 | 0.38-1.5 | 0.25-1.5 | 0.15-1.5 | 0.3-1.5 |
| DTO-20 | 20 | 0.75-3 | 0.4-3 | 0.3-3 | 0.6-3 |
| DTO-25 | 25 | 1.5-6 | 0.8-6 | 0.6-6 | 1.2-6 |
| DTO-40 | 40 | 3-15 | 2-15 | 1.5-15 | 2.4-12 |
| DTO-50 | 50 | 4.8-24 | 3.2-24 | 2.4-24 | 3.8-19 |
| DTO-80 | 80 | 12-60 | 8-60 | 6-60 | 10-50 |
| DTO-100 | 100 | 20-100 | 13-100 | 10-100 | 16-80 |
| DTO-150 | 150 | 24-120 | 15-120 | 12-120 | 20-180 |
CX-OGFM-DTO系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm
| 型 号 | 公称通径Dg | 总长L | 总宽H | 总高B | 中心高A | 法兰D | 法兰孔D1 | 螺栓孔n-φ |
| DTO-15 | 15 | 180 | 124 | 205 | 158 | 95 | 65 | 4-φ14 |
| DTO-20 | 20 | 180 | 124 | 225 | 168 | 105 | 75 | 4-φ14 |
| DTO-25 | 25 | 245 | 184 | 240 | 171 | 115 | 85 | 4-φ14 |
| DTO-40 | 40 | 250 | 184 | 270 | 187 | 145 | 110 | 4-φ18 |
| DTO-50 | 50 | 340 | 255 | 305 | 210 | 160 | 125 | 4-φ18 |
| DTO-80 | 80 | 420 | 310 | 390 | 260 | 195 | 160 | 8-φ18 |
| DTO-100 | 100 | 440 | 330 | 440 | 280 | 215 | 180 | 8-φ18 |
| DTO-150 | 150 | 450 | 360 | 470 | 290 | 285 | 240 | 8-φ23 |
CX-OGFM-DTO系列椭圆齿轮流量计尺寸表(铸钢)
单位：mm
| 型 号 | 公称通径Dg | 总长L | 总宽H | 总高B | 中心高A | 法兰D | 法兰孔D1 | 螺栓孔n-φ |
| DTO-15 | 15 | 200 | 138 | 220 | 160 | 105 | 75 | 4-φ14 |
| DTO-20 | 20 | 250 | 164 | 232 | 180 | 125 | 90 | 4-φ18 |
| DTO-25 | 25 | 300 | 202 | 252 | 185 | 135 | 100 | 4-φ18 |
| DTO-40 | 40 | 300 | 202 | 293 | 208 | 165 | 125 | 4-φ23 |
| DTO-50 | 50 | 384 | 262 | 394 | 312 | 175 | 135 | 4-φ23 |
| DTO-80 | 80 | 450 | 337 | 452 | 332 | 210 | 170 | 8-φ23 |
| DTO-100 | 100 | 555 | 442 | 478 | 370 | 250 | 200 | 8-φ25 |
| DTO-150 | 150 | 540 | 510 | 557 | 347 | 300 | 250 | 12-φ26 |
注：铸钢流量计用于高压（6.4MPa、低腐蚀介质的计量)
