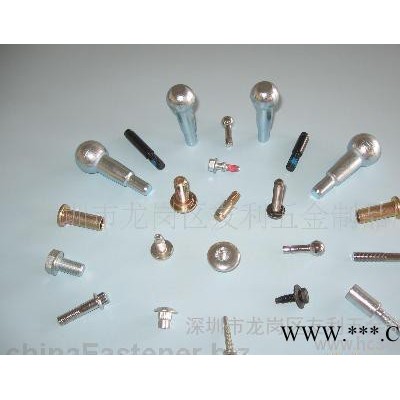

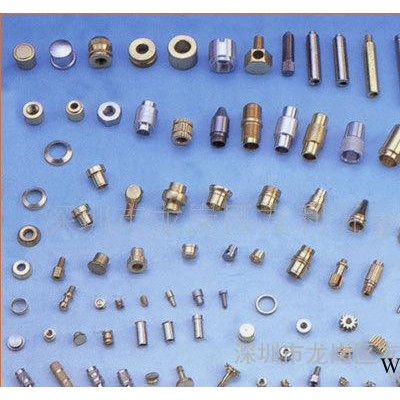

非标螺丝/非标螺栓/车件螺丝

螺丝是紧固件的通用说法，日常口头语。螺丝为日常生活中不可或缺的工业必需品：如照相机、眼镜、钟表、电子等使用之极小螺丝；电视、电气制品、乐器、家具等之一般螺丝；至于工程、建筑、桥梁则使用大型螺丝、螺帽；交通器具、飞机、电车、汽车等则为大小螺丝并用。螺丝在工业上负有重要任务，只要地球上存在着工业，则螺丝之功能永远重要。

a. Slotted: 一字 ( Minus ) 　　b. Phillips: 十字 ( Plus )各种常见螺丝(20张)　　c. Phil-Slot: 一字/十字 　　d. Hex Scoket: 内六角 　　e. One Way: 单向 (只可锁入,不可退出) 　　A-4: Head Code/ 头部外型. 　　a. Flat: 平头 (锁入后,顶部与工作件齐平) 　　b. Oval:色拉头 　　c. Round: 圆头 　　d. Pan: 圆扁头 　　e. Truss: 大圆扁头 　　f. Hex : 六角头. 　　A-5: Finish Code/ 外观处理. 　　公制自攻螺丝 :于品名后方直接标示 Tapping Type. 　　Ex: M3 x 6 –PPB, Tapping Type: 　　M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑. 　　一般以产品别或标示, 再判断为Sheet metal 或塑料部品使用. 　　***牙为每吋之牙数.***

螺丝长度　　美规螺丝长度须经换算, 才是公制mm 尺寸. 　　换算公式: (Length Code / 32) x 25.40 = 公制长度mm 　　B-3, B-4,B-5 : 标示方式与公制相同.

　　C-1: Thread Code: 　　标示皆将分母为8, 再直接称分子之番号. 　　Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50” 长, PPB 　　Ex: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50” 长, PPB 　　Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPB 　　Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50” 长, PPB 　　注: 有时会标示粗牙或细牙. 　　UNF: 细牙 :电子业较常用. 　　UNC:粗牙 : 重机械结构较常用. 　　Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50” 长, PPB. 　　C-2: Length Code: 　　为英寸标示, 须乘以25.40 换算为mm. 　　用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。 　　也可以用卡尺量螺纹的外径，和螺距。 　　公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等 　　英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。 　　英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖**是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。 　　测量螺距时**好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距 　　用英寸为单位规定螺纹规格的为英制螺纹，如：G1"。 用公制单位毫米规定螺纹规格的为公制螺纹。如：M30。 　　英制是一英寸(24.5厘米)内有多少牙来定的,一般是55度角.公制是两牙尖的间距是多少MM来定的螺距,一般是60度角 　　地脚螺丝：把机器等紧固在地面上用的螺丝。也叫地脚螺栓。 　　英制螺丝和美制的区别用目测很难分出，英、美制螺丝的区别在于英制螺丝的搓牙角度是55度，而美制螺丝的搓牙角度为60度，这两个标准的螺丝在大多数的时候是可以通用的，但1/2规格的螺丝不可，因为英制1/2的标准螺纹为1/2-12牙，而美制是1/2-13牙。 螺丝长度　　美规螺丝长度须经换算, 才是公制mm 尺寸.

　　换算公式: (Length Code / 32) x 25.40 = 公制长度mm

　　B-3, B-4,B-5 : 标示方式与公制相同.

　　C-1: Thread Code:

　　标示皆将分母为8, 再直接称分子之番号.

　　Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50” 长, PPB

　　Ex: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50” 长, PPB

　　Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPB

　　Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50” 长, PPB

　　注: 有时会标示粗牙或细牙.

　　UNF: 细牙 :电子业较常用.

　　UNC:粗牙 : 重机械结构较常用.

　　Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50” 长, PPB.

　　C-2: Length Code:

　　为英寸标示, 须乘以25.40 换算为mm.

　　用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

　　也可以用卡尺量螺纹的外径，和螺距。

　　公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等

　　英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

　　英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖**是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

　　测量螺距时**好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距

　　用英寸为单位规定螺纹规格的为英制螺纹，如：G1"。 用公制单位毫米规定螺纹规格的为公制螺纹。如：M30。

　　英制是一英寸(24.5厘米)内有多少牙来定的,一般是55度角.公制是两牙尖的间距是多少MM来定的螺距,一般是60度角

地脚螺丝：把机器等紧固在地面上用的螺丝。也叫地脚螺栓。

　　英制螺丝和美制的区别用目测很难分出，英、美制螺丝的区别在于英制螺丝的搓牙角度是55度，而美制螺丝的搓牙角度为60度，这两个标准的螺丝在大多数的时候是可以通用的，但1/2规格的螺丝不可，因为英制1/2的标准螺纹为1/2-12牙，而美制是1/2-13牙。
