| 用途 | 手机，平板/笔记本电脑**，LED模组，电子玩具等锁螺丝机 |
|---|---|
| 别名 | 自动打螺丝机 电动螺丝刀 |
| 额定电压 | 220V |
| 品牌 | 佳斯捷科技（TTK） |
| 型号 | TTK-1520D |
| 加工定制 | 是 |
| 项 目 | 参 数 |
| 锁付范围X/Y/Z(mm) | 150X200X80MM (最大350X350X80MM) |
| 实际产能 | 4800点/小时 |
| 移动速度（mm/sec） | 0.1~800/400 |
| 重复精度 | ±0.01mm |
| 不良率 | <0.05% |
| 程序记录模式 | 100组、每组4000 points(可支持U盘copy) |
| 编辑/显示方式 | 工业平板电脑 |
| 马达系统 | 日本微步进级精密马达 |
| 传动方式 | 同步带+丝杆+精密直线导轨 |
| 输入电源 | AC110V/220V 300W(内部开关转换) |
| I/O讯号 | 12 Inputs/12 Outputs |
| 外部控制接口 | RS232 |
| 工作环境温度 | 5-40℃ |
| 工作环境湿度 | 20-95% |
| 适用锁付螺丝 | M2-M6 |
| 外形尺寸（W*L *Hmm） | 840*580*1500 |
| 重量 | 120KG |

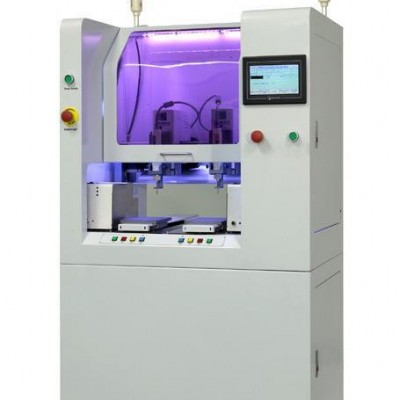

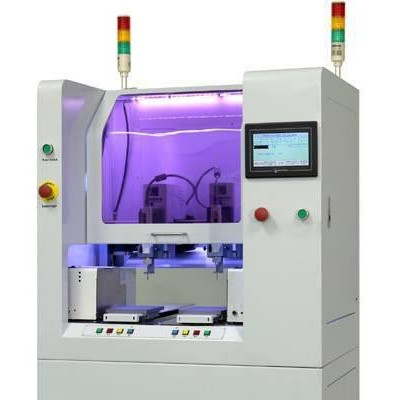

单电批双工位6轴锁付机产品特点：

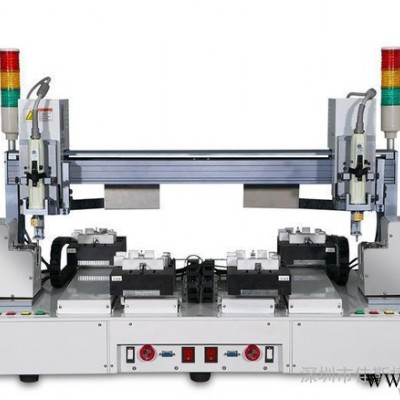

工作特点：左右两电批同时工作，同时锁付2个产品
●高效率
① 采用双工位全自动作业，机器可以不停地工作，在放上产品，锁付好后机器自动将产品送到后面工作台取料，安全方便、速度快、效率高。
② 也可采用半自动化模式，即按一下开关启动一个工作台，完成后再启动另一工作台；
③ 一台机器可存储100套不同产品的编程，适合多样产品生产，可随时转换产品的加工(只需更换夹具和转换程序即可)，方便快捷；
④ 供料系统完善，如因螺丝不良或有杂质而出现的卡料，系统会马上自动处理，100%不会出现卡料现象。
●高稳定性
四轴机机身采用CNC一体加工，底座采用厚钢板结构，使重心下降，更加稳固；X轴双支撑立柱采用宽厚的铝合金CNC加工而成，稳定性强，有效保证了XYZ轴的垂直度，稳固牢靠，有效的提高了设备的加工精度。
●高精度
X、Y、Z轴都选用双导轨结构，皮带采用的是美国盖茨品牌，并可以自动补偿皮带松紧，调节预压使导轨和导轨之间的间隙达到零，重复定位精度高，不会存在反向。
● 智能化
机器有防漏锁、防滑牙、防锁歪及防呆等功能，如检测到不良机器会自动报警及警示灯提示，容易发现和解决问题。
| 产品使用方法 |
| 1．开启电源，接通气源,调节好扭力和气压； 2．将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜； 3．检查拨码开关是否对应产品型号； 4. 第一次锁螺丝前，需检查电批夹嘴内是否有一粒螺丝待锁； 5．如无一粒螺丝在电批夹嘴上待锁，需按测试按钮，使机器运动两次，保证电批夹嘴上有一粒螺丝在电批夹嘴上等待锁； 6. 检查供料机振动器调整开关是否在指定的位置上； 7. 检查完毕，按复位开关，开始生产。 |
| 保养及售后服务 |
| 故障处理 1.不能开机：检查电源线是否插好，检查是否有电，保险丝是否烧断。 2.教导盒没有显示：检查连接线是否接上，是否开主机。 3.整个机器运作螺丝锁付状态是否满足锁付要求，如果不满足看一下机是否整齐平放。 设备维护保养 1. 定期检查导轨丝杆加润滑油。 2. 机台运行时，严禁接触机台运动部分，不允许两个操作员同时操作一台机。 3.禁止非技术人员开户电器控制箱。 售后服务 本产品保修期限定为交付到贵公司指定场所后一年内，于正常使用状况下如发生故障可获得免费维修服务（随机配件除外），如果有什么问题请致电公司本部，400-1818-332。公司的售后服务部会热诚的为您解答各种问题。若属下列因素，本公司将有权利收取维修费用： 1.灾、遇不可抗拒外力或人为之操作使用不慎造成之损害。 2.自行拆装、修理。 3.其它不正常使用造成之问题及故障。 |
| 使用注意事项 在使用上请遵守以下注意事项，否则可能造成人员受伤或机器损坏，请您务必遵守。 TTK桌面式全自动锁付机械手出厂电压是AC220V 50/60HZ；内置转换开关，可转换为AC110V 设备必须可靠接地，否则会有触电危险 避免异物掉入机台内 为确保安全，禁止以身体接触运转中的设备 若需更换工件或材料等工作，需将机台停止运转后，方可动作为以确保安全 更换工件治具或维修机器时请务必关闭电源 未经允许，请勿擅自打开机壳 本机器仅适用于5℃∽40℃及温度介于20-95%无水的工作环境 请勿将机台放置于阳光会直接照射的地方 勿将机台放置于电子讯号干扰的地方操作 避免使用腐蚀性溶剂擦拭机台，应用中性清洁剂 在机台未断开电源的情况下，禁止拨开或直接上手持编程器（在带电的情况下拨插编程器会损坏编程器） 不可对设备频繁通断电，断电后如需重新通电，相隔时间至少1分钟 使用本公司指定零部件、附件等外部配套的设备，请根据消耗量等规格选择使用。 请将TTK-1520F桌面式自动锁螺丝机械手机器及零部件、附件擦拭干净，防止附着液体材料。 严格进行定期机器保养和外观的清理，避免由于粉尘导致电路的短路给您带来不必要的麻烦
产品优点 | ||
| | 传统手动锁螺丝 | 自动锁螺丝机 |
|
工序 | 把螺丝拾起 |
自动锁螺丝机可以把所有的动作合并，操作简单，只需一只手操作。 |
| 螺丝移动 | ||
| 螺丝定位 | ||
| 拿电批 | ||
| 锁螺丝 | ||
| 生产效率（估算） | 1人3-5秒锁1颗螺丝 | 1秒钟内锁好4颗螺丝（多轴式还可配多支电批同时锁付),节约时间，效率可增强好几倍。 |
|
人员管理 | 人员的招聘、培训、上班、加班、各种福利、离职等 |
无需管理 |
| 订单的完成 | 要靠工人的加班加点，还不一定能完成 | 数字化计算出来，完全可控 |
| 投入的资金成本（估算） | 每月投入 | 一次性投入，几个月或1年内即可收回成本 |
| 锁螺丝的精准度 | 靠工人的操作经验、熟练程度、判断力 | 机器本身具有出料检测功能、螺丝滑牙检测功能、浮锁检测功能等 |
| 劳动强度 | 手移动、抓取螺丝、移动、 批咀对准螺丝等动作，劳度强度高。 | 对准后直接锁，劳动强度明显降低,员工易于操作；轻松的工作，利于降低员工流动率。 |
| 环保 | 手接触螺丝，因出汗可能会 使螺丝生锈。 | 手不接触螺丝，不产生二次污染，环保，螺丝不易生锈。 |
| 适用范围 | 使用于产品系列多，普通螺丝 | 经过定制，几乎适用所有螺丝 |
应用行业：
◎手机外壳装配 ◎PCB电子产品螺丝安装固定 ◎小型电子产品螺丝安装 ◎移动电话机板螺丝安装
◎电池盒螺丝锁付 ◎汽车零件装配 ◎五金零件自动安装 ◎PAD笔记本外壳装配 ◎笔记本电脑
◎数码相机 ◎平板电脑 ◎机顶盒 ◎LED显示屏 ◎光电模组 ◎小型电子产品
