| 执行质量标准 | 国标 |
|---|---|
| 产地 | 四川 |
| 工作方式 | 半手工半机械 |
| 用途 | 工业用 |
| 品牌 | 图灵 |
| 型号 | TL-ZDXYSLSJ-2-Mx-Lx |
| 加工定制 | 是 |
1.4自动下压式锁螺丝机 1.4.1 产品介绍

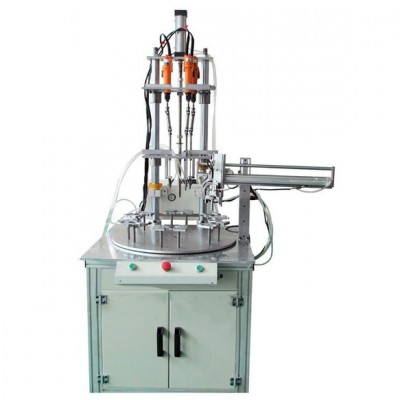

图6 实物图片
自动下压锁螺丝机是在手持式锁螺丝机的基础上进行改进的，继承手持式锁螺丝机的优点，添加添加自动下压功能，使得操作更简便，效率更高，精度更高。双轴自动下压锁螺丝机顾名思义**是有两个电批同时进行下压，完成两个固定孔间距的孔同时锁螺丝。

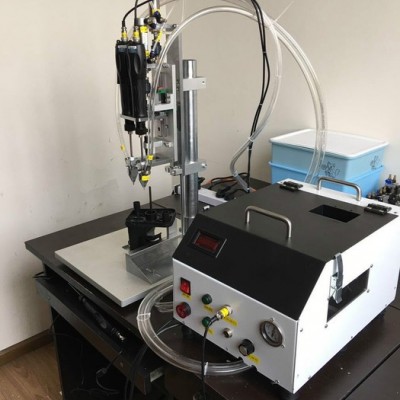

图7 实物展示
多轴自动下压锁螺丝机功能和操作上与双轴自动下压锁螺丝机一样，不同之处在于，有多个电批同时进行下压，完成多个固定孔间距的孔同时锁螺丝。
1.4.2 型号说明
例TL-ZDXYSLSJ-2-M4-L12为适用于螺杆直径约为4mm，螺杆长度为12mm的双轴自动下压锁螺丝机。
1.4.3 功能特点1、自动上料、排料、送料，简化锁付工作；
2、单、双工位送料设计，快速响应分料；
3、通用性强，可适配多种规格的螺钉；
4、外部通信接口齐全，可选配成套锁付系统；
5、不良卡料，非专业人员可在几秒内解决；
6、体积小，重量轻，整机约有9kg；
7、模块化设计，稳定性好，易维护，易更换；
8、自动下压，更省时省力。
1.4.4 性能参数l 自动螺丝机外形尺寸：400（长）*300（宽）*250（高）mm
l 自动螺丝机自重：约9kg
l 工作电源：AC 220V 50HZ
l 功率：45W
l 环境温度：-20~40℃
l 工作气压：0.4~0.5MPa
l 输送距离：1~4m
l 料斗容量：1000~3000颗，视螺钉大小而定
l 出料口：两出料口
l 下压驱动：气缸
l 下压轴数：双轴
l 定位工装：非标定制
l 下压距离：100mm（标准），视产品而定
l 总体外形尺寸：视产品而定
l 总体重量：视产品而定。
1.4.5 适用范围
1、打螺丝孔位周边10mm内没有障碍物，且障碍不能过高。
2、打螺丝孔位表面是平面。
3、螺丝沉孔深度不超过40mm。
4、螺丝孔间距固定。
1.4.6 应用领域应用于数码、家电、电子、电源开关、灯具、LED玩具等领域。
1.4.7 操作步骤1、开启电源，接通气源，调节好电批扭力；
2、将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜；
3、将工件放置在定位工装上，确定放好后，按下启动按钮，螺丝自动送出，
4、按下下压按钮，下压装置自动进行下压；
5、待电批达到预设的扭力自动停止并自动提起电批，取下工件，并将下一个工件放上；
6、按下下压按钮，自动完成工件的锁付工作。
