| 加工定制 | 是 |
|---|---|
| 结构形式 | 立式柜 |
| 防护等级 | ip20 |
| 连接方式 | 焊接式 |
| 用途 | 电机控制柜 |
| 外形及安装方式 | 落地式 |
| 额定电压 | 0.38（kV） |
| 额定频率 | 50（Hz） |
| 母线额定电流 | 25（A） |
| 应用场景 | 电动机控制与保护 |
| 物料编号 | XG-1001 |
| 产品认证 | 3C |
| 品牌 | 鑫盛 |
| 型号 | XSBPG-11 |
提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。产品介绍
产品信息重量：65kg 保质期： 12月 安装尺寸：1800*800*500安装方式：立式安装产地：北京 提示：您可以按回车键添加更多信息。产品规格电压： 380V 工作电流： 25A 负载功率：11KW 调速比：1:100 运行环境温度:-10～40℃通讯：485通讯 包装说明规格包装箱：产品实拍图

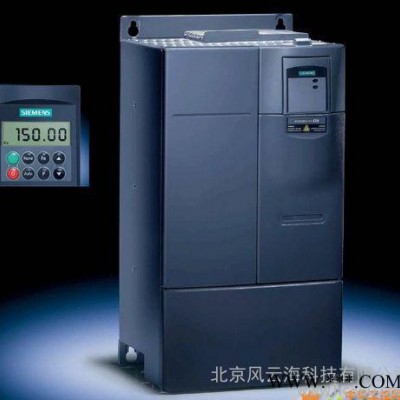

西门子变频器大方简洁耐用的外形设计
广泛使用中西门子变频器
产品特写图

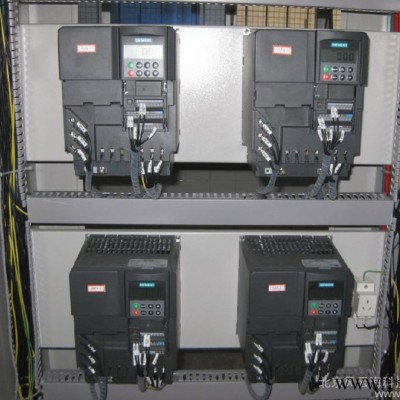

西门子变频器及控制面板安装
西门子变频器接线端子解析图图
变频控制柜说明
MicroMaster420变频器
是全新一代模块化设计的多功能标准变频器。它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。全新的IGBT技术、强大的通讯能力**的控制性能、和高可靠性都让控制变成一种乐趣。
MicroMaster420西门子主要特征：
200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；
380V-480V±10%，三相，交流，0.37kW-11kW；
模块化结构设计，具有**多的灵活性；
标准参数访问结构，操作方便。
控制功能：
线性v/f控制，平方v/f控制，可编程多点设定v/f控制；
磁通电流控制（FCC），可以改善动态响应特性；
**的IGBT技术，数字微处理器控制；
数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；
集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；
具有7个固定频率，4个跳转频率，可编程；
捕捉再起动"功能；
在电源消失或故障时具有"自动再起动"功能；
灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
快速电流限制（FCL），防止运行中不应有的跳闸；
有直流制动和复合制动方式提高制动性能；
采用BiCo技术，实现I/O端口自由连接。
保护功能：
过载能力为150％额定负载电流，持续时间60秒；
过电压、欠电压保护；
变频器过温保护；
接地故障保护，短路保护；
I2t电动机过热保护；
采用PTC通过数字端接入的电机过热保护；
采用PIN编号实现参数连锁；
闭锁电机保护，防止失速保护。
1、 电源切换与保护变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。2、 启、停控制功能变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。3、 频率（速度）调整变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速4、 表头显示变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。5、 备用工频切换用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现）6、 多种控制功能可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。7、 加装外围设备根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等。8、 安全防护将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。9、 整齐美观将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。西门子变频器控制柜组成
变频器控制柜（变频器电控柜/电气控制柜）是由内装的变频器加外围的控制，保护，显示等电气元件和柜体组成的，是对三相交流电动机（包括风机，泵）进行变频调速控制的交流拖动装置和节能装置。西门子变频器控制柜作用
变频器控制柜（变频器电控柜/电气控制柜）可广泛应用于冶金、化工、石油、供水、矿山、建材、电机行业等泵类、风机、空气压缩机、轧钢机、注塑机、皮带运输机等各种中压电机设备。变频柜采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置**地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能。变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：恒压供水变频柜（1控1，1控2，1控3等），自动扶梯变频控制柜，中央空调循环水泵变频柜, 风机变频节能柜等。西门子变频器控制柜应用场所
变频器控制柜（变频器电控柜/电气控制柜）可广泛应用于冶金、化工、石油、供水、矿山、建材、电机行业等泵类、风机、压缩机、轧机、注塑机、皮带运输机等各种中压电机设备。
