水泵变频控制柜

加工定制	是
结构形式	固定式
防护等级	ip20
连接方式	焊接式
用途	智能变频柜
外形及安装方式	挂壁式
额定电压	0.38（kV）
额定频率	50（Hz）
母线额定电流	10（A）
应用场景	电动机控制与保护
物料编号	AG1001
产品认证	3C
品牌	鑫盛
型号	XSG-2.2

  提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。产品介绍



















产品信息重量：8kg  保质期： 12月 安装尺寸：800*600*400安装方式：壁挂安装产地：北京 提示：您可以按回车键添加更多信息。产品规格电压： 380V 工作电流： 5.6A 负载功率：2.2KW  调速比：1:100 运行环境温度:-10～40℃通讯：485通讯  包装说明规格包装箱：产品实拍图

ABB变频器大方简洁耐用的外形设计

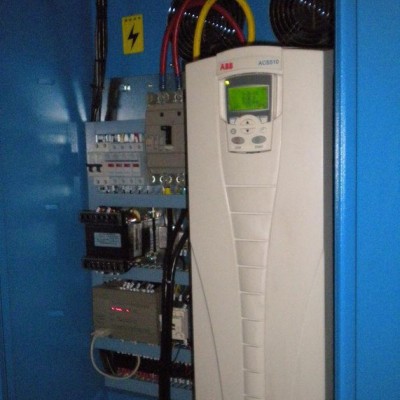

广泛使用中ABB变频器柜

产品特写图

 abb变频器中文面板安装

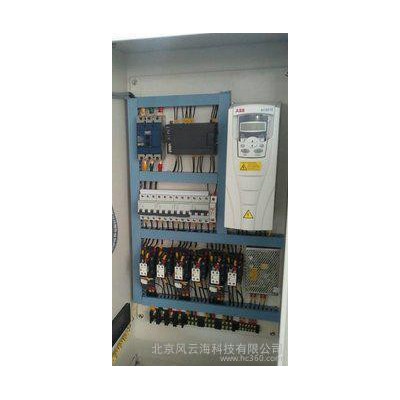

 abb变频器内部结构

变频控制柜说明

abb变频器功率范围:

0.75千瓦至75千瓦
0.75千瓦至160千瓦
电源电压:
三相, 208伏至240伏 +10% /-15%
三相, 380伏至480伏 +10% /-15%

ABB的标准传动产品在广泛的行业中都能够使用。典型应用包括泵、风机和恒转矩应用，例如传送带。对于那些需要简易安装、调试和使用，无需定制或特殊产品工程的应用而言，ABB标准传动是理想的选择。该传动包括几种标准功能，例如变感式电抗器、电磁兼容滤波器和控制盘。所有传动在工厂进行了满负荷测试，确保了质量。



abb变频器功能

− 能耗计算器
− 通过辅助控制盘进行简单直观的操作
− 变感式电抗器大大降低谐波
− 矢量控制
− 采用涂层板，适用于恶劣的环境
− 标配内置的C2级别电磁兼容滤波器（1类环境）
− 灵活的总线系统，带有内置的Modbus设备和许多内部安装的总线适配器
− 制动斩波器：11千瓦以下为标配
− FlashDrop工具：使传动装置的安装和调试更加简单快捷
− UL，cUL，CE，C-Tick及GOST R认证
− RoHS认证

水泵变频器控制柜功能1、 电源切换与保护变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。2、 启、停控制功能变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。3、 频率（速度）调整变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速4、 表头显示变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。5、 备用工频切换用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现）6、 多种控制功能可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。7、 加装外围设备根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等。8、 安全防护将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。9、 整齐美观将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。水泵变频器控制柜组成变频器控制柜（变频器电控柜/电气控制柜）是由内装的变频器加外围的控制，保护，显示等电气元件和柜体组成的，是对三相交流电动机（包括风机，泵）进行变频调速控制的交流拖动装置和节能装置。水泵变频器控制柜作用变频器控制柜（变频器电控柜/电气控制柜）可广泛应用于冶金、化工、石油、供水、矿山、建材、电机行业等泵类、风机、空气压缩机、轧钢机、注塑机、皮带运输机等各种中压电机设备。变频柜采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置**地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能。变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：恒压供水变频柜（1控1，1控2，1控3等），自动扶梯变频控制柜，中央空调循环水泵变频柜, 风机变频节能柜等。水泵变频器控制柜应用场所变频器控制柜（变频器电控柜/电气控制柜）可广泛应用于冶金、化工、石油、供水、矿山、建材、电机行业等泵类、风机、压缩机、轧机、注塑机、皮带运输机等各种中压电机设备。
