| 加工定制 | 是 |
|---|---|
| 材质 | 咨询客服 |
| 尺寸 | 按客户需求 |
| 重量 | 840kg |
| 适用范围 | 工业 |
| 配件适用对象 | 起重机 |
| 品牌 | 巨能 |
| 型号 | JCD |

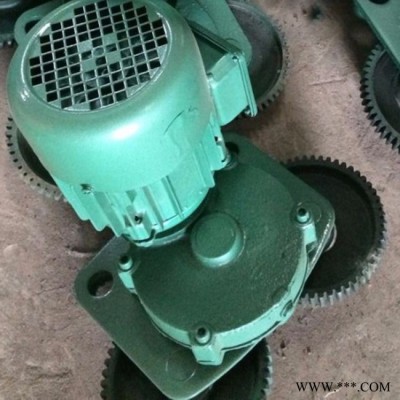

力矩电机式低压电缆卷筒
力矩电机式低压电器图
１、M１为运行设备行走电机；
２、KM１、KM２为正、反转接触器；
３、KM１－１、KM２－１为常开触头；
力矩电机式低压示意图
力矩电机低压电缆卷筒外形尺寸表:
| 外型序号 | A | B | C | D1 | D2 | d | E | F | H | I | K | W | 质量kg |
| 1 | 665 | 575 | 720 | 1000 | 1800 | 26 | 750 | 1450 | 900 | 80 | 60 | 180 | 830 |
| 2 | 665 | 575 | 720 | 1000 | 2000 | 26 | 750 | 1450 | 900 | 80 | 60 | 180 | 840 |
| 3 | 665 | 575 | 720 | 1000 | 2200 | 26 | 750 | 1450 | 900 | 80 | 60 | 180 | 860 |
| 4 | 665 | 575 | 720 | 1200 | 2500 | 26 | 750 | 1490 | 900 | 80 | 60 | 220 | 930 |
| 5 | 665 | 575 | 720 | 1300 | 2800 | 26 | 750 | 1490 | 900 | 80 | 60 | 220 | 980 |
| 6 | 665 | 575 | 720 | 1500 | 3200 | 26 | 750 | 1490 | 900 | 80 | 60 | 220 | 1000 |
力矩低压电机主要技术参数表：
| 电缆型号 | 允许电流A | 50m系列 | 外型序号 | 100m系列 | 外型序号 | 150m系列 | 外型序号 | 200m系列 | 外型序号 | |
| 连续 | 一分开一分关 | |||||||||
| YC3×25+1×10 | 90 | 125 | JDD90-100-4 | 3 | JDD90-150-4 | 4 | JDD90-200-4 | 4 | ||
| YC3×35+1×10 | 110 | 150 | JDD110-100-4 | JDD110-150-4 | JDD110-200-4 | |||||
| YC3×50+1×16 | 140 | 180 | JDD140-50-4 | 1 | JDD140-100-4 | 3 | JDD140-150-4 | 4 | JDD140-200-4 | 5 |
| YC3×70+1×25 | 180 | 220 | JDD180-50-4 | JDD180-100-4 | JDD180-150-4 | JDD180-200-4 | ||||
| YC3×95+1×35 | 210 | 270 | JDD210-50-4 | 2 | JDD210-100-4 | 4 | JDD210-150-4 | 5 | JDD210-200-4 | 6 |
