| 表面处理 | 不锈钢 |
|---|---|
| 材质 | 不锈钢 |
| 产地 | 江西南昌 |
| 产品认证 | CCC |
| 额定电流 | 630A |
| 额定电压 | 380V |
| 额定频率 | 50（Hz） |
| 结构形式 | 悬挂式 |
| 外壳材质 | 不锈钢 |
| 执行质量标准 | 国标 |
| 壳体防护等级 | IP44 |
| 母线额定电流 | 630（A） |
| 品牌 | 江西森源 |
| 型号 | JP-630KVA |
| 加工定制 | 是 |
一、产品概述

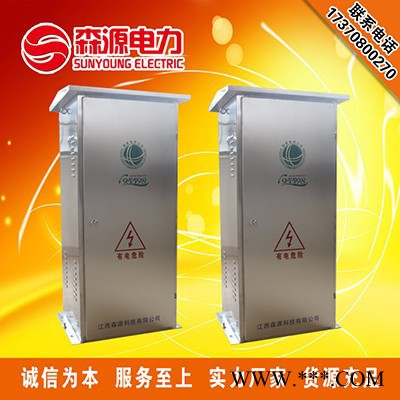

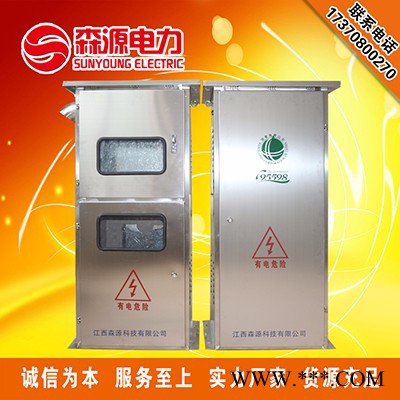

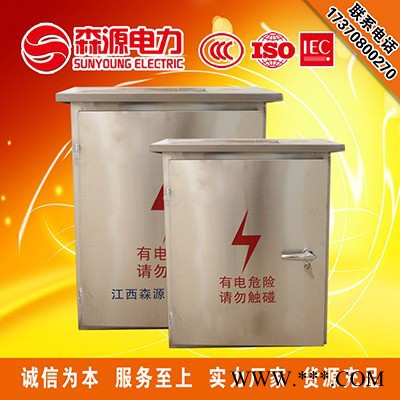

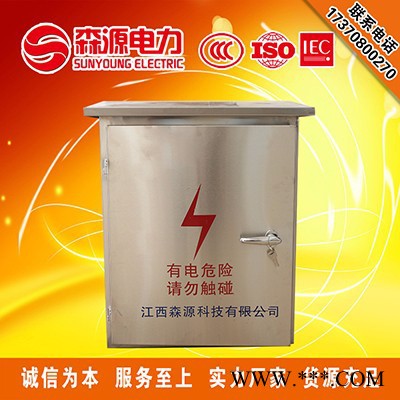

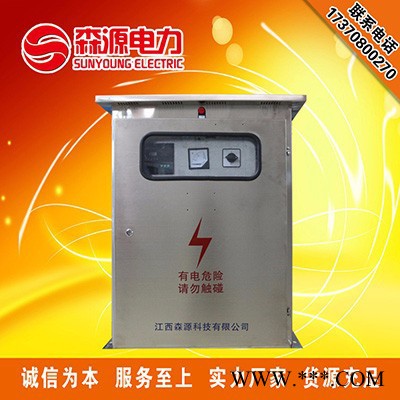

JPS型低压综合补偿配电柜是由江西森源科技有限公司根据电力系统输送电能的技术要求，结合多年研制生产电力设备的实践经验，开发的新型低压综合补偿配电柜，是为电力部门和电力用户专门设计，是集保护、计量、测量、补偿、通讯、防雷电为一体现代化新型产品。可以在人体触电时提供间接接触保护；也能够有效的补偿无功功率，提高电能质量，降低损耗，是不可缺少的节能设备。同时本设备能够提供配电运行数据，为制定经济、安全的电力运行方案和设备增容等提供一套完整的科学依据。
二、使用条件
1．环境温度：-30℃～ 52℃。
2．相对湿度：不超过90%。
3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
4．海拔高度：不超过2500m。
5．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。
注：若有特殊环境使用条件，请在订货时与我公司协商。
三、技术参数
1．额定电压：220V，380V(400V)，660V
2．额定频率：50Hz
3．补偿容量设置：1～600kvar，极差为1、2、3、4、5、8、10、15、20可选
4．运行电压范围：0.8～1.1Un
5．电容器接线方式：“△”或“Y”。
6．测量误差：电压：0.5%电流：1.0%无功：1.0%。
7．投切方式：三相自动投切（JPS 3型），分相投切（JPS 1型），三相单相自动投切（JPS 31型）。
8．投切延时：1～999秒可调。
9、最大允许过电流：1.3～1.5倍频定电流。
10、控制路数：1～4路、1～12路、1～16路、1～20路（可选）。
11、功率因数：投入门限0.9～0.95可调，切除门限0.98～1可调(精度0.01级)。
12．电抗器电抗率选用：6%、7%、12%、13%，根据电网谐波状况或根据用户要求确定（JPS H型）。
JPS系列综合补偿配电柜参考技术参数
| 型号 | 补偿容量 | 投切元件 | 外形尺寸 | 备注 | ||
| 宽 | 深 | 高 | ||||
| JPS-63-10/2-3J | 10 | 选： J-接触器 K-可控硅 F-复合开关 | 450 | 350 | 850 | 本参数以实物的实际尺寸为准 |
| JPS-63-18/3-3J | 18 | |||||
| JPS-100-20/2-3J | 20 | 500 | 400 | 1100 | ||
| JPS-100-30/3-3J | 30 | |||||
| JPS-160-30/3-3J | 30 | |||||
| JPS-160-48/4-3J | 48 | |||||
| JPS-200-48/4-3J | 48 | 650 | 550 | 1300 | ||
| JPS-200-60/5-3J | 60 | |||||
| JPS-250-60/4-3J | 60 | |||||
| JPS-250-75/5-J | 75 | |||||
| JPS-315-75/5-3J | 75 | 1100 | 550 | 1100 | ||
| JPS-315-90/6-3J | 90 | |||||
| JPS-315-100/5-3J | 100 | |||||
| JPS-400-100/5-3J | 100 | |||||
| JPS-400-120/6-3J | 120 | |||||
| JPS-500-125/5-3J | 125 | 1200 | 600 | 1200 | ||
| JPS-500-150/6-3J | 150 | |||||
| JPS-630-150/5-3J | 150 | |||||
| JPS-630-180/6-3J | 180 | |||||
注：上表所列的外形尺寸为本公司的常规尺寸，可以根据所装元件不同及用户的需要做出适当改动。
江西森源科技有限公司----江西省南昌市高新技术开发区招商引进的企业之一，高新政府扶持新三板上市企业之一，与华泰联合证卷公司签署合作协议，专业从事配电网设备的研发、生产和销售服务。这些年来向江西省50多个市、县提供了大量的电力设备产品，与用户建立了良好业务关系，赢得了良好信誉；产品还远销到湖南、贵州、广西、云南、辽宁等省区，部分产品还出口美国、日本、韩国、加拿大、缅甸、老挝等国家。
公司秉承“修身、齐家、治企、兴邦”企训，开拓进取，获得骄人业绩，公司是“ISO9001”质量体系认证企业，公司的低压产品通过了“3C”认证（低压产品属国家强制性认证产品），高压产品送国家法定检测试验机构型式试验，均获通过。2008年被南昌市工商行政管理局授予“重合同守信用单位”荣誉称号。
江西森源科技有限公司大力推行ISO9000，在行业内率先取得了全国电气产品生产许可证，为江西森源科技产品和今后服务提供了强有力的保障。
我们主要生产真空断路器（ZW32、VS1、VJ1系列）、熔断器（喷射式、跌落式）、避雷器、JP柜和高低压成套开关设备（产品种类涵盖分别有低压系列PGL、GGD、GCK、GBD、MNS、高压系列XGN15、KYN48，中压系列XGN15型10kV环网柜等），同时我们的研发团队不断根据市场的需求，开发出更多更好的电力产品来满足广大客户的需求。
公司专业从事配电网设备的研发、生产和销售。如果您对江西森源开关柜感兴趣，或需要定制，欢迎拨打热线电话400-651-0791,江西森源科技，竭诚为您服务。
