| 类型 | 机械设备 |
|---|---|
| 材质 | 不锈钢 |
| 产地 | 江西南昌 |
| 种类 | 机械设备 |
| 品牌 | 江西森源 |
| 型号 | JPS |
| 加工定制 | 是 |
| 打样周期 | 1-3天 |
| 加工周期 | 4-7天 |
| 质量认证 | CCC |
| 年剩余加工能力 | 5000台 |
| 年最大加工能力 | 8000台 |

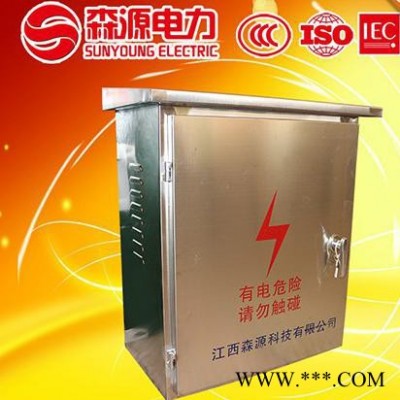

产品概述
JPS型低压综合补偿配电柜是由江西森源科技有限公司根据电力系统输送电能的技术要求，结合多年研制生产电力设备的实践经验，开发的新型低压综合补偿配电柜，是为电力部门和电力用户专门设计，是及保护、计量、测量、补偿、通讯、防雷电为一体现代化新型产品。可以在人体触电时提供间接接触保护；也能够有效的补偿无功功率，提高电能质量，降低损耗，是不可缺少的节能设备。同时本设备能够提供配电运行数据，为制定经济、安全的电力运行方案和设备增容等提供一套完整的科学依据。
一、用途
JPS系列低压综合补偿配电柜主要用于低压电网的漏电、过载保护、防雷及无功功率补偿，以提高安全用电和电网功率因数，降低线路损耗，改善电能质量。该系列低压综合补偿配电柜以智能型无功功率控制器为核心，利用无触点容性开关或电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。JPS3型低压综合补偿配电柜的补偿元件为电容器，可用于谐波不高的场合；JPS 31型低压综合补偿配电柜的补偿元件同样为电容器，但能根据各相的负荷具状进行分相投切，JPS H型低压综合补偿配电柜的补偿元件由电容器与电抗器相串联组成，具有谐波抑制功能，可用于谐波较高的场合。
二、使用条件
1．环境温度：-30℃～ 52℃ 。
2．相对湿度：不超过90%。
3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
4．海拔高度：不超过2500m。
5．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。
注：若有特殊环境使用条件，请在订货时与我公司协商。
三、执行标准
ICE439 《低压成套开关设备和控制设备》
GB7251 《低压成套开关设备》
GB3983.1-89 《低电压并联电容器》
GB12747-91 《自愈式低电压并联电容器》
DL/T597-1996 低压无功补偿器订货技术条件
GB/T15576-1995 低压无功功率静态补偿装置总技术条件
DL500-92 电压监测仪订货技术条件
GB9466-88 低压成套开关设备基本试验方法
GB1497-85 低压电器基本标准
GB1208-1997 电流互感器
GB4942.2-85 低压电器外壳防护等级
四、结构特点
1．综合补偿配电柜内部主要元器件有漏电保护器、电容器、电抗器（JPS H型）、刀熔开关（或刀开关，两选一）、熔断器（或小空开）、接触器（或可控硅；复合开关）、控制器等组成；JPS H型无功补偿柜可根据用户要求可进行模块化设计，模块集电容器、电抗器、熔断器、接触器于一体，结构紧凑、布局新颖。
2．柜体面板上有功率因数表、电流表、电压表（或电源指示灯，两选一）等，方便用户进行实时观测；柜体顶部设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。
3．柜体采用优质冷轧钢板或不锈钢板制成，平整性好，外表面作喷塑处理（不锈钢板可选），防腐能力强；内部框架采用镀锌钢板、覆铝锌钢板或不锈钢板（可选），确保较好的导电性和防腐性。
4. 保护功能齐全：有短路、过载、过压、欠压、缺相、剩余电流（漏电）、电源侧断零线等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行（主开关有自动重合闸功能）。
五、技术参数
1．额定电压：220V，380V(400V)，660V
2．额定频率：50Hz
3．额定补偿容量：4～600kvar
4．运行电压范围：0.8～1.1Un
5．电容器接线方式：“△”或“Y”。
6．测量误差：电压：0.5% 电流：1.0% 无功：1.0%。
7．投切方式：三相自动投切（JPS 3型），分相投切（JPS 1型），三相单相自动投切（JPS 31型）。
8．投切延时：1～999秒可调。
六、典型型号技术数据及外形尺寸
1 基本电气参数
JPS系列综合补偿配电柜参考技术参数
| 型号 | 补偿容量 | 投切元件 | 外形尺寸 | 备注 | ||
| 宽 | 深 | 高 | ||||
| JPS-63-10/2-3J | 10 | 选： J-接触器 K-可控硅 F-复合开关 | 450 | 350 | 850 | 本参数以实物的实际尺寸为准 |
| JPS-63-18/3-3J | 18 | |||||
| JPS-100-20/2-3J | 20 | 500 | 400 | 1100 | ||
| JPS-100-30/3-3J | 30 | |||||
| JPS-160-30/3-3J | 30 | |||||
| JPS-160-48/4-3J | 48 | |||||
| JPS-200-48/4-3J | 48 | 650 | 550 | 1300 | ||
| JPS-200-60/5-3J | 60 | |||||
| JPS-250-60/4-3J | 60 | |||||
| JPS-250-75/5-J | 75 | |||||
| JPS-315-75/5-3J | 75 | 1100 | 550 | 1100 | ||
| JPS-315-90/6-3J | 90 | |||||
| JPS-315-100/5-3J | 100 | |||||
| JPS-400-100/5-3J | 100 | |||||
| JPS-400-120/6-3J | 120 | |||||
| JPS-500-125/5-3J | 125 | 1200 | 600 | 1200 | ||
| JPS-500-150/6-3J | 150 | |||||
| JPS-630-150/5-3J | 150 | |||||
| JPS-630-180/6-3J | 180 | |||||
注：上表所列的外形尺寸为本公司的常规尺寸，可以根据所装元件不同及用户的需要做出适当改动。
2 主要工作原理
JPS系列低压综合补偿配电柜，通过剩余电流动作断路器来实现对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和电源侧断零线等进行保护。
柜内装设的自动无功补偿控制器动作，自动控制柜内并联电容器组的投入和切除，使电网的无功消耗保持在最低状态，从而提高电网电压质量，减少输电系统和变压器的损耗。由于电力负荷带有随机性，三相负荷特别是无功负荷并不总是平衡的，某一相负荷的功率因数接近1而另一相的功率因数却很低的现象经常存在，JPS D装置可以对三相中的每一相都按1～3kvar为单位进行精密步进补偿，即单相无功补偿。
