| 3C证书编号 | 2009010301378157 |
|---|---|
| 产品认证 | CCC |
| 额定电压 | 0。4（kV） |
| 额定频率 | 50（Hz） |
| 结构形式 | 固定式 |
| 用途 | 出线柜 |
| 母线额定电流 | 1600（A） |
| 品牌 | 申恒 |
| 型号 | 低压电容器柜高低压成套GCK.GCS.MNS.GG重庆成套贵州配电柜四川贵州开关柜矿用变压器重庆电力 |
| 加工定制 | 是 |
联系人：宋开伟 联系电话：15696055888
联系QQ：573538154 公司主页：https://lizhongyi9188.

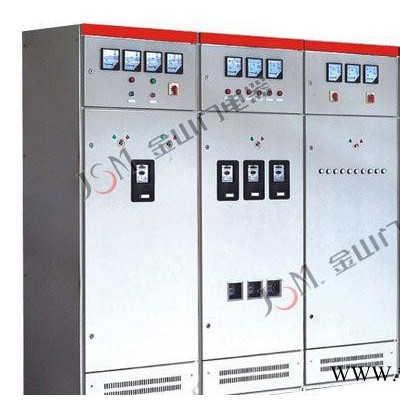

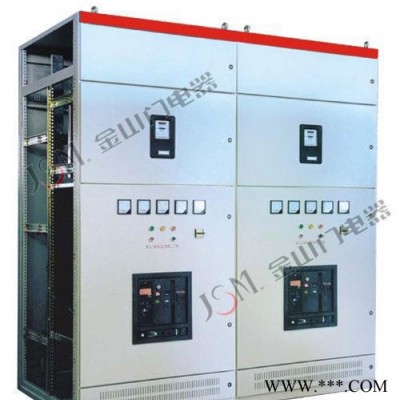

低压电容补偿柜
金山门电器有限公司生产成套电器开关设备厂是**电力总公司、机械工业部低压配电设备定点生产厂和省电力公司电能计量箱、柜指定生产厂。工矿企业、车间、学校及民用住宅100KVA至1600KVA变压器的配电系统中。可安装在0.4kV低压配电室内，对低压负荷实现动态无功补偿；也可用于厂矿、石油、铁路、化工、港口等行业的低压电网
在电力系统输送电能的过程中，无功功率不足，将使系统中输送的总电流增加、使变压器的出力减少、供电线路及系统设备有功功率损耗增大、线路末端电压下降；而对于电力用户来说，过多地从电网中吸取无功，不仅使电网电能质量下降，也影响自身的用电和生产，使企业效益下降，甚至招致罚款。因此，为了减少无功的损失和避免其在电网中的不当流动，必须进行无功补偿。
无功补偿**好的方式是**地补偿。采用并联电容器进行无功补偿是一种投资少、施工简单、见效快的补偿方式，它可以很方便地**地控制电容投切，以减少线损，消除无功馈乏给系统带来的负面影响。 另外，负荷谐波较大时，将损害普通补偿设备的开关和电容。装置在谐波含量超高时，有针对性地配置滤波器，从而能够有效滤除谐波、延长设备寿命、提高补偿效果和电能质量。装置选用自主知识产权的KWWB系列无功补偿控制器作为控制核心，电容补偿系列柜多达五款的产品支持８４２１编码、循环投切、分相投切、综合补偿等多种控制方案，支持对谐波的测量和滤波，具备上电、掉电、过压、欠压、欠流等多种保护功能，是装置优异性能和灵活配置的基础。
电容补偿系列柜工作原理：
用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到**低程度，提供一个高素质的电力源。
电容补偿系列柜主要技术特点：
1、 使用电容器智能投切开关控制三相Δ接的电力电容器。
2、 电容器智能投切开关是采用可控硅投切电容器组，接触器运行的工作方式,其先进性居国内**水平。
3、 投切过程中无涌流，无操作过电压、无电弧重燃，动态响应快，可达6.7-20ms。电容器切除后无需放电可再次投入，因而可频繁投切；用户要求多次补偿可一次到位，可三相补偿也可分相补偿。
4、 保护措施齐全；有短路、过载、欠压、缺相等保护；可以手动投切控制器；各项参数设定方便；当外部有故障时自动退出运行，送电后自动恢复运行。
5、 电容器智能投切开关使用寿命长，不产生合闸涌流，不发热，微功耗，结构简单、安装方便，故障率低，从而使整机长时间免维护。
利用工厂，生活小区，商业，电力系统工程，不足功率因素，补偿，全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。采用欧洲着名的CIRCUTOR控制器,它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为**重点推荐的节约电能的高新技术项目。
电容补偿系列柜特征：
纯数字通道,光电隔离,抗干扰能力强,跟踪速度快,系统响应时间小于2Oms,可控硅控制,无触点投切,无涌流,无冲击,使用寿命大于20年。按无功电流大小补偿无功功率,杜绝投切振荡。 数字显示负荷变化处的电压、功率因数、投切极数等。 采用循环方式投切,以保持相同的平均使用率,延长电容器的使用寿命。
电容补偿系列柜技术参数： ? ? ?
（1）额定电压380V，额定频率：50HZ。其他容量可按用户要求订货；
（2）额定容量60~320Kvar（单屏）
（3）路数6、8、10、12。
（4）投切方式为全循环投切。
（5）取样物理量为无功电流，
（6）每路之间投切延时时间连续可调。
（7）电容补偿系列柜设有工频过压保护。
（8）电容补偿系列柜设有瞬态过压保护。
（9）每路电容器均设有放电装置。
（10）电容补偿系列柜的各分支路均设有短路保护。
（11）电容补偿系列柜设有间接触电的防护措施。
（12）电容补偿系列柜操作面防护等级不低于IP20。
本公司专业生产以下系列产品： S9. S11 ZS9 S10 S13油浸式电力变压器 KS9 KS11 KBSG KBSGZY防爆变压器油浸式矿用变压器 SC9 SCB10 SGB10 SCB11干式环保电力变压器 ZBW ZGS11 YBW YB系列箱式变压器变电站 GGD MNS GCS GGJ GCK低压柜配电柜系列 KYN28 KYN44 HXGN28-12 高压配电柜系列SG、SBK、SSG三相隔离（伺服）变压器。ZSG、ZDG三相（单相）励磁整流变压器。DN、SN单相（水冷）电阻焊接配套变压器。DG、DDG、DGG单相（加热）低压大电流变压器。OSG、ODG、QZB三相、单相（自藕）变压器。DGD高压低压转换变压器，冲击变压器。EPS、UPS电源专用配套变压器。CDSG、CDDG船用防滴式变压器。BK、DK、JBK机床控制（隔离）变压器。JMB、BZ局部照明行灯变压器。升流变压器。TDDGW单相多磁路变压器，火花机变压器BOD环型（O）型变压器，补偿变压器TCSG、TCDG三相（单相）接触式调压器变频器输入、输出电抗器、稳压器系列产品。可定做功率1W-3000KVA，电压1-15KV各种特殊变压器我厂系列产品质保三包两年！
| |
| |
| |
