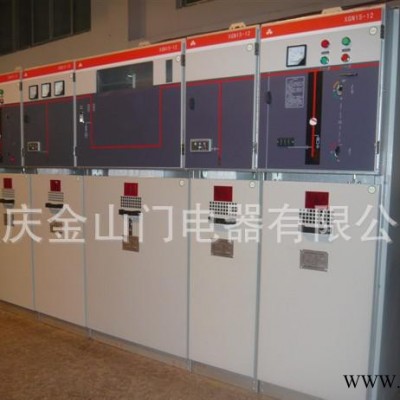

GGD控制柜甘肃GCS计量柜XGN-12云南进线高压柜KYN28-12拉萨出线柜

GGD型交流低压配电柜是根据行业主管部门、广大电力用户及设计单位的要求，本着安全、经济、合理、可靠的原则设计的新型交流低压配电柜。产品具有分断，接通能力高，动热稳定性能好，电气方案灵活、组合方便，系列性适用性强，结构新颖、保护等级高等特点。 用途 GGD型交流压配电柜适用于发电厂。变电站，厂矿企业等电力用户的交流50Hz。额定工作电压380V，额定工作电流至3150A的配电系统。作动力、照明及配电设备的电能转换、分配与控制之用。 GGD量交淹餐犀配电柜具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、机构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》。GB7251《低压成套开关设备》等标准。 结构特点 1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货， 保证了柜体的质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。 2.GGD柜充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使柜体美观大方，面目一新。 4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。 门的折边处均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞。也提高了门的防护等级。 5.装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构架完整的接地保护电器。 6.柜体面漆选用聚脂桔形烘漆。附着力强。质感好。整柜星亚光色调，避免了眩目效应，给值班人员创造了舒适的视觉环境。 7.柜体的顶盖在需要时可拆除，以便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。 8.柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20-IP40之间选。GGD型交流低压配电柜是根据行业主管部门、广大电力用户及设计单位的要求，本着安全、经济、合理、可靠的原则设计的新型交流低压配电柜。产品具有分断，接通能力高，动热稳定性能好，电气方案灵活、组合方便，系列性适用性强，结构新颖、保护等级高等特点。 用途 GGD型交流压配电柜适用于发电厂。变电站，厂矿企业等电力用户的交流50Hz。额定工作电压380V，额定工作电流至3150A的配电系统。作动力、照明及配电设备的电能转换、分配与控制之用。 GGD量交淹餐犀配电柜具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、机构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》。GB7251《低压成套开关设备》等标准。 结构特点 1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货， 保证了柜体的质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。 2.GGD柜充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使柜体美观大方，面目一新。 4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。 门的折边处均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞。也提高了门的防护等级。 5.装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构架完整的接地保护电器。 6.柜体面漆选用聚脂桔形烘漆。附着力强。质感好。整柜星亚光色调，避免了眩目效应，给值班人员创造了舒适的视觉环境。 7.柜体的顶盖在需要时可拆除，以便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。 8.柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20-IP40之间选。GGD型交流低压配电柜是根据行业主管部门、广大电力用户及设计单位的要求，本着安全、经济、合理、可靠的原则设计的新型交流低压配电柜。产品具有分断，接通能力高，动热稳定性能好，电气方案灵活、组合方便，系列性适用性强，结构新颖、保护等级高等特点。 用途 GGD型交流压配电柜适用于发电厂。变电站，厂矿企业等电力用户的交流50Hz。额定工作电压380V，额定工作电流至3150A的配电系统。作动力、照明及配电设备的电能转换、分配与控制之用。 GGD量交淹餐犀配电柜具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、机构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》。GB7251《低压成套开关设备》等标准。 结构特点 1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货， 保证了柜体的质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。 2.GGD柜充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使柜体美观大方，面目一新。 4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。 门的折边处均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞。也提高了门的防护等级。 5.装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构架完整的接地保护电器。 6.柜体面漆选用聚脂桔形烘漆。附着力强。质感好。整柜星亚光色调，避免了眩目效应，给值班人员创造了舒适的视觉环境。 7.柜体的顶盖在需要时可拆除，以便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。 8.柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20-IP40之间选。
