中科院电动工具的三维扫描设计和尺寸测量偏差检测分析

一、概述

1.1项目背景

电动工具在我们日常生活当中经常会被用到，其外壳从一开始的铸铁到铝合金，在逐步成熟的热塑性工程材料上得以广泛应用，实现双重绝缘的同时不断实现符合人体工程学的舒适握感。绝大部分在全球销售的电动工具是从我国生产并出口的，我国早已成为世界主要电动工具供应商。

三维扫描仪应用于多种电动工具外壳件的数据采集，已经十分广泛。起初我司接触到相关生产行业的客户，大多是用于产品结构设计以及外观改良。而现在，随着三维扫描技术越来越成熟，三维扫描仪这类设备更加智能、便捷，于是不少客户自己采购设备，除了用于采集三维信息进行逆向、外观设计，还有尺寸测量和偏差检测功能等。

本文以电动工具为研究对象，重点阐述中科院蓝光高精度三维扫描仪CASCAN在三维扫描、产品设计、尺寸检测和偏差检测分析过程中的应用。

关键词：三维扫描测量、手持式三维扫描仪，电动工具扫描、外壳扫描、尺寸检测

二、原有技术分析

2.1扫描对象

2.2技术需求

   扫描目的：在原有产品的基础上开发新的外观产品，效率颇高，同时需要在核心技术以及结构方面进行创新，不断琢磨改良人体工程握持手感。因此客户希望对产品进行扫描，获取三维数据后，能够继续对数据修改优化，包括其外壳包装的设计等等，以达到满足结果。

2.3原有解决方案

   目前客户的方案：凭借工程师经验进行适当数据改良。

2.4综述

   原有的方案无法将其改良指标进行量化，而且效率有待提高。

三、我们的技术解决方案

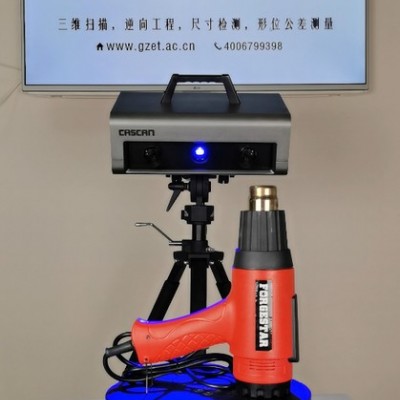

3.1通过使用中科院蓝光高精度三维扫描仪CASCAN，获取三维扫描数据。

3.2 扫描数据

3.3 数据内容：

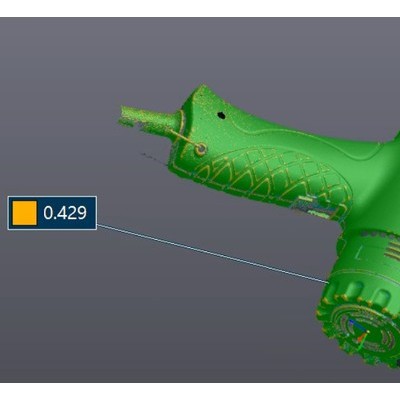

实际生产的外壳与设计数模的误差，特别是关键尺寸位置。

四、技术方案综述

使用中科院蓝光高精度三维扫描仪CASCAN，对电动工具外壳进行扫描，可以大幅节约产品改进的时间成本，快速获取产品外壳的三维数据，也适用于生产环节的检测工序，而且其数据便于电子数据库储存和更新。因此，在电动工具方面，中科院蓝光高精度三维扫描仪CASCAN一举多得。
