中科院Cascan扇叶叶轮三维扫描设计及尺寸测量偏差检测

一、概述

1.1项目背景

叶轮指装有动叶的轮盘，又可以指轮盘与安装其上的转动叶片总称。叶轮内部气体流动的不均匀性容易加速磨损，为了减少进入腐蚀性气体，提高叶轮的耐磨性，在设计跟材料上可进行改造。客户寻找到我司，希望通过我司的三维扫描技术获取数据，以对比运用到后期的工作中。叶轮整体轮廓复杂，叶片部分容易造成死角阴影，客户需要测量出叶轮的数据，精度要高；如何能够满足客户测量要求是本文重点进行介绍的。

本文以设备叶轮产品为研究对象，重点阐述中科院广州电子蓝光高精度三维扫描仪在叶轮设计及检测分析中的应用。

二、原有技术分析

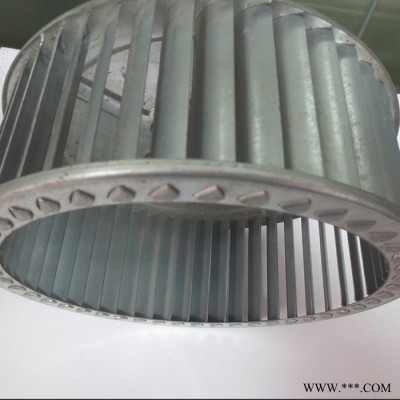

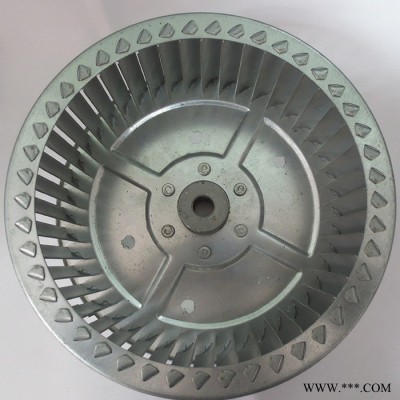

2.1检测对象

2.2技术需求

   扫描目的：获取生活电器产品的三维图形，检测分析后能够直观体现检测结果图

2.3原有解决方案

   目前客户方案：通过三坐标检测设备进行产品检测分析；

2.4综述

   原有方案的弊端：只能获取相应的尺寸信息值，无法进行相应直观的数据分析对比图，后续技术人员只能拿到全是数字的检测表格，数据对照比较费力。

三、我们的技术解决方案

3.1通过使用蓝光高精度精密三维扫描获取扇叶叶轮的三维数据；操作简单方便，一键自动化扫描，无需技术人员进行多区域性干扰操作，即可轻松快捷地得到产品的三维结构。

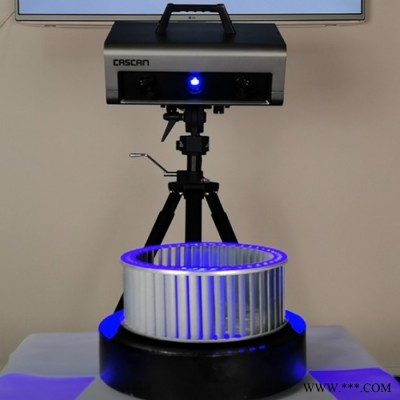

（现场扫描照片）

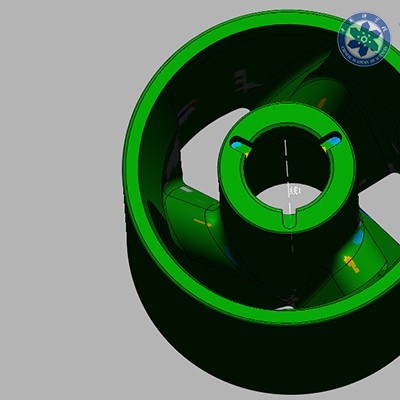

3.2扇叶叶轮产品扫描数据

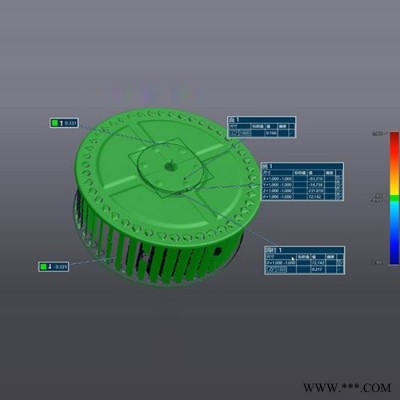

3.3检测内容：

使用设备自带检测模块对产品扫描数据进行检测

（1）扇叶叶轮设计生产制造后整体偏差情况

（2）产品关键部位的3D尺寸及形位公差

四、技术方案综述

通过与原有检测技术检测的数据结果比较，此三维扫描检测方案能够更好的获取扇叶叶轮的尺寸信息及整体设计情况，方便用户进行调整。

利用中科院广州电子蓝光高精度三维扫描仪结合检测软件对扇叶叶轮进行3D尺寸检测的方法兼备了数字化存档的直观可视性，在实际品质管理和生产制造工作中具有良好的应用效果。因此，中科院广州电子蓝光高精度三维扫描仪在复杂精密叶轮制造领域得到了广泛认可和应用。
