一、产品概述

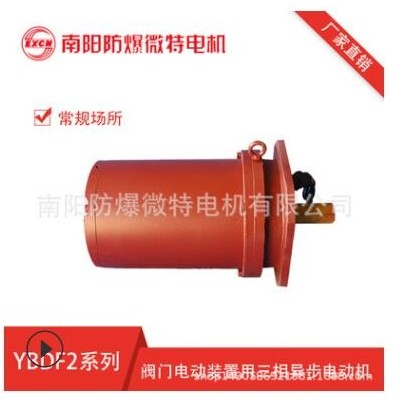

YBDF2及其派生系列阀门电动装置用三相异步电动机是为阀门电动装置配套的专用电动机。

YBDF2电动机与阀门电动装置组装后的防爆性能及其派生系列的防爆性能符合GB3836.1-2010《爆炸性环境用第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境用第2部分：由隔爆外壳“d”保护的设备》的规定，也符合IEC79-1的规定，制成隔爆型，防爆标志为ExdIIBT4Gb，适用于工厂II类A、B级，温度组别为T1~T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所（根据订货要求，防爆标志也可制成ExdIMb，适用于含有甲烷或煤尘爆炸性混合物的煤矿井下场所）。

二、使用条件

2.1环境空气温度为-20~+40℃；

2.2海拔不超过1000m；

2.3额定电压为380V；

2.4额定频率50Hz;

2.5同步转速1500r/rain；

2.6电动机定额是以短时工作制（S2）为基准的短时定额，其时限为10min，满压直接起动；

2.7电动机采用F级绝缘，当环境空气温度和海拔符合第2.1、2.2条规定时，定子绕组的温升限值（电阻法）不超过90K。

三、结构简介

3.1电动机与阀门电动装置组装后外壳防护等级为IP55，也可制造成其它防护等级；

3.2电动机外壳材质：非防爆型采用不低于HT150、隔爆型II类采用不低于HT200、隔爆型I类采用不低于HT250的灰铸铁制造。机座表面无散热片，光滑可减少雨水、灰尘和腐蚀性介质在电动机表面积聚，有利于电动机的防腐、散热和清扫；

3.3电动机结构及安装型式为IMB5，卧式安装机座不带底脚，端盖带凸缘。也可派生其它结构及安装型式；

3.4电动机有一个圆柱形轴伸，籍正齿轮传动，也可派生双轴伸结构；

3.5电动机定子绕组采用高强度聚酯漆包圆铜钱，转子为铸铝鼠笼转子，冷却方法为IC0041；

3.6电动机定子绕组引出线经凸缘端面引出，也可派生其它部位引出或带接线盒；

3.7电动机在轴贯通处设有骨架式油封，可防止减速箱中的润滑油渗入电动机内部。

性能参数

型号规格

YBDF2

规格性能

额定电压为380V,660V

同步转速1500r/rain

防爆等级:ExdIMb

ExdIIBT4Gb

尺寸大小

机座号:11～522
