| 型号 | PG90L1-10-14-60 |
|---|---|
| 加工定制 | 是 |
| 类别 | 行星减速机 |
| 齿轮类型 | 针轮减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 输入转速 | 3000（rpm） |
| 额定功率 | 0.75（kw） |
| 输出转速范围 | 300（rpm） |
| 许用扭矩 | 79（N.m） |
| 使用范围 | 配任何步进伺服电机 |
| 级数 | 单级 |
| 减速比 | 10 |
| 规格 | 净重,3.6kg,噪音值,《70 |
| 功率 | 1 |
| 品牌 | 台湾聚盛VGM减速机 |
全自动裱纸机专用行星减速机PG90L1-10-14-60 配松下750w步进伺服电机全自动裱纸机专用行星减速机PG90L1-10-14-60 配松下750w步进伺服电机
东莞市帝仁精密机电有限公司专业销售台湾VGM行星式减速机，减速机品种齐全、价格合理重信用、守合同、保证产品质量，多品种经营特色薄利多销100%原装正品，假一罚百。专业提供VGM减速机PG系列，VGM减速机PG-F系列，VGM减速机MF-S系列，VGM减速机MF-X系列，VGM减速机MF-H系列，VGM直角减速机MFL系列，VGM直角减速机MFT系列，100%原装正品，假一罚百。
VGM行星减速机PG系列：
PG60机型型号：
单段：PG60L1-3，PG60L1-4，PG60L1-5，PG60L1-7，PG60L1-10
双段：PG60L2-9，PG60L2-12，PG60L2-15，PG60L2-16，PG60L2-20，PG60L2-21，PG60L2-25，PG60L2-28，PG60L2-30，PG60L2-35，PG60L2-35，PG60L2-40，PG60L2-49，PG60L2-50，PG60L2-70，PG60L2-100
PG120机型型号：
单段：PG120L1-3，PG120L1-4，PG120L1-5，PG120L1-7，PG120L1-10
双段：PG120L2-9，PG120L2-12，PG120L2-15，PG120L2-16，PG120L2-20，PG120L2-21，PG120L2-25，PG120L2-28，PG120L2-30，PG120L2-35，PG120L2-40，PG120L2-49，PG120L2-50，PG120L2-70，PG120L2-100
三段：PG120L3-27，PG120L3-36，PG120L3-45，PG120L3-48，PG120L3-60，PG120L3-75，PG120L3-80，PG120L3-90
VGM减速机PG系列技术规格表
| PG 技術規格 | |||||
| 規格 | 單位 | 段數 | 減速比 | PG60 | PG120 |
| 額定輸出扭矩 | Nm | 1 | 3 | 15 | 190 |
| 4 | 21 | 230 | |||
| 5 | 20 | 215 | |||
| 7 | 18 | 205 | |||
| 10 | 15 | 190 | |||
| 2 | 9 | 15 | 190 | ||
| 15 | 15 | 190 | |||
| 20 | 21 | 230 | |||
| 25 | 20 | 215 | |||
| 35 | 20 | 215 | |||
| 40 | 21 | 230 | |||
| 49 | 18 | 205 | |||
| 70 | 18 | 205 | |||
| 100 | 15 | 190 | |||
| 3 | 27 | -- | 230 | ||
| 36 | -- | 190 | |||
| 45 | -- | 190 | |||
| 48 | -- | 190 | |||
| 60 | -- | 190 | |||
| 75 | -- | 190 | |||
| 80 | -- | 230 | |||
| 急停扭矩 | Nm | L1,L2,L3 | 3~100 | 2.5倍額定輸出扭矩 | |
| 額定輸入轉速 | rpm | L1,L2,L3 | 3~100 | 3,000 | 2,000 |
| 最大輸入轉速 | rpm | L1,L2,L3 | 3~100 | 4,500 | 3,000 |
| 標準背隙 | arcmin | L1 | 3~10 | ≤15~20 | ≤15~20 |
| L2 | 9~100 | ≤17~22 | ≤17~22 | ||
| 扭轉剛性 | Nm/arcmin | L1,L2,L3 | 3~100 | 2 | 14 |
| 容許徑向力 | N | L1,L2,L3 | 3~100 | 590 | 2,850 |
| 容許軸向力 | N | L1,L2,L3 | 3~100 | 325 | 1,470 |
| 平均使用壽命 | hr | L1,L2,L3 | 3~100 | 20,000 | |
| 全負載時效率 | % | L1 | 3~10 | ≥ 94% | |
| L2 | 9~100 | ≥ 91% | |||
| L3 | 27~100 | ≥ 86% | |||
| 重量 | kg | L1 | 3~10 | 1.0 | 7.6 |
| L2 | 9~100 | 1.3 | 9.9 | ||
| L3 | 27~100 | ─ | 12.2 | ||
| 使用溫度 | °C | L1,L2,L3 | 3~100 | - 10°C ~ + 90oC | |
| 潤滑 | L1,L2,L3 | 3~100 | 全合成潤滑油脂 | ||
| 安裝方向 | L1,L2,L3 | 3~100 | 任意方向 | ||
| 噪音值 | dBA | L1,L2,L3 | 3~100 | ≤70 | ≤70 |
| 1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據. | |||||
| 2. 減速比 : i = 輸入轉速/輸出轉速. | |||||
| 3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據. | |||||
| 4. 最大徑向力及最大軸向力 : 施力於出力軸中心位置,週期負載時間50%,轉速100rpm,條件下所測得之數據. | |||||
| 5. ??轉負載週期<60%狀況下,平均使用壽命如列表數據值; 負載週期>=60%之連續??轉狀況下,平均使用壽命可能會降低至正常值的50%以下. | |||||
| 6. 噪音值 : 距離1公尺,空載??轉,額定輸入轉速,條件下所測得之數據. | |||||

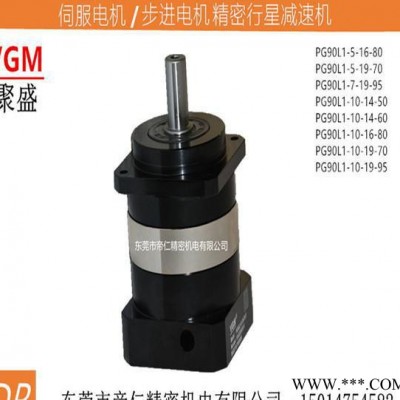

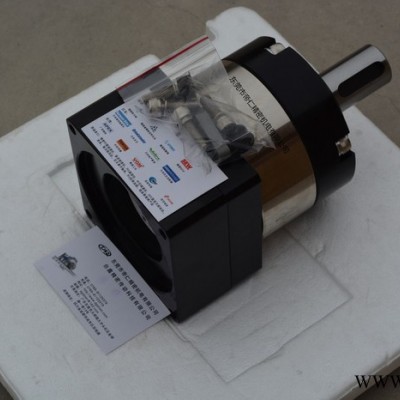

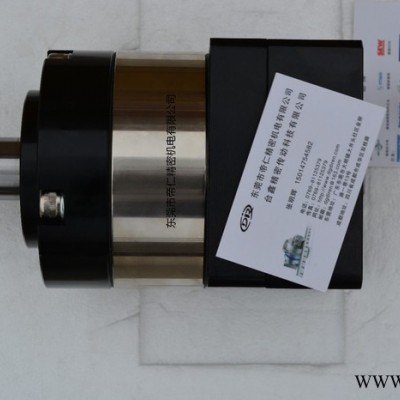

VGM减速机PG60L1产品实拍图
VGM行星减速机详细介绍
台湾聚盛VGM行星减速机分六大系列：
1．台湾聚盛VGM经济型行星减速机PG系列（圆形不带法兰）
2．台湾聚盛VGM经济型行星减速机PG-F系列（圆形带法兰）
3．台湾聚盛VGM加强型行星减速机MF--S系列（方形）
4．台湾聚盛VGM普通型行星减速机MF系列（方形）
5．台湾聚盛VGM精密行星减速机MF-X系列（圆形带法兰）
6．台湾聚盛VGM超精密行星减速机MF--H系列（方形，150～180机型的机身为圆形）
一．PG系列具体型号：
PG60L1，PG60L2（减速机数比3～100）
PG120L1，PG120L2，PG120L3（减速机数比3～1000）
二．PG-F系列具体型号：
PG60FL1，PG60FL2（减速机数比3～100）
PG90FL1，PG90FL2，PG90L3（减速机数比3～1000）
PG120FL1，PG120FL2，PG120L3（减速机数比3～1000）
三．MF-S系列具体型号：
MF070SL1，MF070SL2，MF070SL3（减速机数比3～100）
MF090SL1，MF090SL2，MF090SL3（减速机数比3～1000）
MF120SL1，MF120SL2，MF120SL3（减速机数比3～1000）
MF150SL1，MF150SL2，MF150SL3（减速机数比3～1000）
MF180SL1，MF180SL2（减速机数比3～1000）
四．MF系列具体型号：
MF090L1，MF090L2，MF090L3（减速机数比3～1000）
五．MF-X系列具体型号：
MF60XL1，MF60XL2，MF60XL3（减速机数比3～100）
MF90XL1，MF90XL2，MF90XL3（减速机数比3～1000）
MF120XL1，MF120XL2，MF120XL3（减速机数比3～1000）
MF150XL1，MF150XL2，MF150XL3（减速机数比3～1000）
MF180XL1，MF180XL2（减速机数比3～1000）
六．MF--H系列具体型号：
MF60HL1，MF60HL2，MF60HL3（减速机数比3～100）
MF90HL1，MF90HL2，MF90HL3（减速机数比3～1000）
MF120HL1，MF120HL2，MF120HL3（减速机数比3～1000）
MF150HL1，MF150HL2，MF150HL3（减速机数比3～1000）
MF180HL1，MF180HL2（减速机数比3-100）
产品特点：
1，独特多段减速比，高效率输出扭力之行星齿轮式减速装置是伺服马达、步进马达等精密传动机构的最佳组合。
2，专利内齿环设计，确保而用与低噪音。
3，密闭式全油封设计确保润滑油脂不泄漏。
4，低耗损精密齿轮设计传动效率高速98％。
5，适合NEMA马达按装标准规范，安装容易。
6，同级产品中体积最小，最适合有限之设备空间。
7，高精度低背隙3-5弧分，标准型6-10弧分皆可供应。
8，内部组件采用经热处理之高强度合金钢材，足堪应付严峻的恶劣工作环境。
VGM减速机选择及注意事项：
表格上的使用功率，为市面上使用伺服机种。
减速机的适用性很高，工作系数都能维持1.2以上，但在选用上也可以依自己需要来决定。
其重点有二
1-1. 选用伺服电机出力轴径不能大于表格上最大使用轴径，例如：MF070S最大使用轴径￠14mm
1-2. 若经扭力计算工作，转矩可以满足平常运转，但在伺服全额输出时，有不足现象时，我们可以在电机侧之驱动器做限流控制或在机械轴上做扭力保护，此项的工作绝对必要的。
其他：
a-1.安装场地：油品的确认：在订购时，这类产品软化油属半固态不需换油工作，但必须注意在0℃以下使用，应事先告知我们，以便添加防冻剂。于酸碱场所，亦须告知我们，加装防护措施。
a-2.伺服电机：在订货时应告知工厂，伺服电机所需衔接法兰及轴的尺寸。
a-3.减速机的安装：减速机本体是一个非常精密的产品，所以在安装上必须小心，严禁撞击或是以铁锤敲打轴心或是任一部位。
润滑
减速机为密封式这几，不需换油。
油品属半固态高级合成油
周围使用温度：0~+40℃
台湾聚盛VGM行星减速机：VGM行星减速机PG系列，VGM行星减速机PG-F系列，VGM行星减速机MF-S系列，VGM行星减速机MF系列，VGM行星减速机MF-X系列，VGM行星减速机MF-H系列，六大系列，产品规格齐全，经济·精密·坚固，选择性佳，适配各厂牌伺服电机与步进电机。减速机机身外壳采用高强度铝合金，外形光滑、精致、轻盈，且具有具备高强硬度，防护能力强。密封式设计，锂基复合全合成润滑油脂，使用期终身免润滑。高转矩，无震动，低回程间隙，低噪音，长寿命，安装方便，高性价比，交货期快捷：配伺服电机全系列产品10～15天交货。
