| 加工定制 | 是 |
|---|---|
| 使用范围 | 1 |
| 精度等级 | 1 |
| 输入端 | 1 |
| 输出端 | 1 |
| 电源及功耗 | 1 |
| 型号 | M7284Q1009，M7284A1004，M6284C1010，M7294Q1007 |
| 加工定制:是 | 使用范围:1 |
| 精度等级:1 | 输入端:1 |
| 输出端:1 | 电源及功耗:1 |
| 加工定制： | 是 | 品牌： | Honeywell/霍尼韦尔 |
| 型号： | M7284Q1009，M7284A1004，M6284C1010，M7294Q1007 | 功率： | 30（KW） |
| 额定电压： | 220（V） | 产品认证： | ce |
| 速度响应频率： | 50（KHz） | 适用电机： | 霍尼韦尔 |

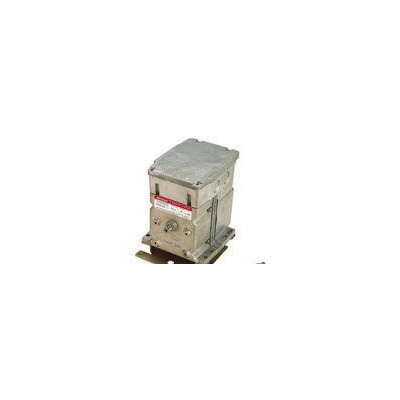

Modutrol IV系列伺服电机
产品说明：
Modutrol IV系列执行器有20多种,产品质量可靠,它们为工业炉,燃烧室和加热器的挡板及阀门提供精确定位控制.
内置变压器提供120V,220V,240V供电.控制形式有二位式,二位浮点,位置比例(MA,V,135欧姆),弹簧复位或无弹簧复位,可选反馈电位计,可选2个辅助开关.输出传动:双输出轴/单输出轴.力矩:弹簧复位2.3/5.7Nm,无弹簧复位4/8.5/17/34Nm行程:90°,160°, 90°~160°可调.环境温度:-28℃~65℃可选用防爆外壳.
Modutrol IV执行器控制信号表
型号 | 控制方式 |
M6184 | 二位置浮点 |
M6284 | 二位置浮点,带反馈电位计 |
M7284 | 4~20MA,1~5V |
M9184 M9484 | 135欧姆电阻信号 M9484专用于燃烧安全控制系统 |
MODUTROL IV–大中型燃烧器用风门执行器：
型号 | 力矩 | 全开时间 | 控制方式 | 辅助开关 | 其它 |
M6284A1048 | 17 Nm | 30秒 | 浮点,反馈 | 无 | 转角160度 |
M6284A1055 | 17 Nm | 30秒 | 浮点,反馈 | 无 | 转角90度 |
M6284C1010 | 17 Nm | 30秒 | 浮点,反馈 | 2 SPDT | 转角90度 |
M7284A1004 | 17 Nm | 30 秒 | 4-20mA | 无 | 转角90度 |
M7284A1012 | 17 Nm | 30 秒 | 4-20mA | 无 | 转角160度 |
M7284C1000 | 17 Nm | 30 秒 | 4-20mA | 2 SPDT | 转角90度 |
M7284Q1009 | 17 Nm | 30 秒 | 4-20mA | 2 SPDT | 90度，零点可调 |
M7294Q1007 | 34Nm | 30 秒 | 4-20mA | 2 SPDT | 90度，零点可调 |
M9184A1035 | 17 Nm | 30 秒 | 135电阻 | 无 | 转角90度 |
MODUTROL IV–系列执行器通用配件：
198162GA | 内置变压器，220Vac – 24Vac |
7616BR | 执行器连杆 |
7617ADW | 执行器连杆 |
220738A | 万能连接固定底座 |
