| 机组 | HANSI翰丝HS40KVA发电机 |
|---|---|
| 款式 | 30千瓦静音柴油发电机 |
| 关键词 | 30kw三相柴油发电机 |
| 产地 | 上海 |
| 电压 | 220/380V |
| 额定电流 | 56A |
| 额定频率 | 50Hz |
| 频率 | 50/60Hz |
| 输出功率 | 30KW |
| 相数 | 三相 |
| 转速 | 1500RPM |
| 品牌 | HANSI翰丝 |
| 型号 | HS40KVA |
| 加工定制 | 否 |
| 质量认证 | ISO9001 |

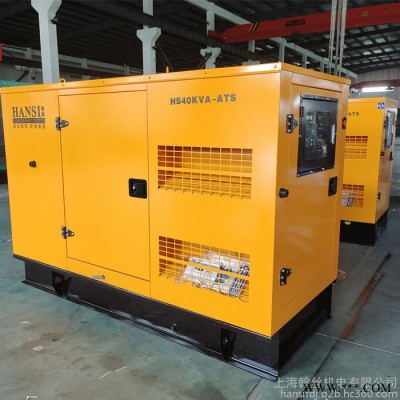

HANSI翰丝HS40KVA三相柴油发电机 静音柴油发电机
柴油发电机专用控制器控制系统介绍：柴油发电机组专用控制器的主要功能包括柴油机的自动控制、发电机的自动控制和柴油发电机组的自动化控制系统的运行控制。柴油机的自动控制包括起动系统、充电系统、仪表系统、自动加热装置、保护装置和柴油机转速的自动控制等。
a．起动系统：柴油机的起动一般为电起动方式（采用蓄电池），起动系统包括蓄电池、起动接触器、起动电动机、起动按钮及相关控制电路。起动过程：按起动按钮SB，起动接触器KM吸合，起动电动机与柴油机飞轮啮合，同时，起动电动机旋转并带动柴油机旋转。当柴油机起动成功后，立即释放起动按钮SB，起动电动机退出是专用控制器起动控制电路。
b．充电系统：当柴油机在运行时，通过柴油机自带的充电发电机对蓄电池充电，充电系统一般包括充电发电机、励磁调节器、充电电流表及相关控制电路。
c．仪表系统：仪表配置据柴油机机型不同有所不同，但一般设有转速表、油压表、油温表、水温表和充电电流表等仪表。
d．自动加热装置：在柴油发动机上，一般加装冷却水自动加热装置，使发电机组在备机状态时，柴油机应处于热机状态，以便发电机组在市电失电时，15s内起动发电机组并带负载工作。当水温低于30℃时，温控器触点接通，KM吸合，加热器EH工作。当水温上升至50℃时，温控器触点断开，KM释放，加热器EH断电。
e．保护装置：柴油机一般有如下几种保护装置，即检测润滑油压力低传感器、检测冷却水温高传感器及用于超速保护的转速检测装置。
f．柴油机转速的自动调节：柴油机转速一般通过调速器自动调节，调速器一般分电子式、机械式和液压式三种。调速器由转速检测、控制及执行器三部分组成，调速系统是一个闭环系统，当柴油机转速因负载的增加而下降时，调速器通过执行器加大油门，使转速回升。反之，当柴油机转速因负载的减小而升高时，执行器减小油门，使转速下调，保证柴油机在额定转速下运行。
| 翰丝动力Hansi Power | 翰丝动力30千瓦柴油发电机组详细参数 | |
| 机组型号 Genset Model | HS40KVA / HS40KVA-ATS | |
| 动力参数 Engine Data | 动力型号 Engine Model | K4100ZD |
| 动力型式 Engine Type | 四冲程，水冷，直列，涡轮式 Four stroke,Water-cooled,Direct line,Turbo type | |
| 常用功率 Rated Output | 30KW / 37.5KVA | |
| 备用功率 Max. Output | 32.4KW / 40KVA | |
| 电压 Voltage (V) | 380/220 | |
| 电流 Current (A) | 56 | |
| 频率 Frequency (HZ) | 50 | |
| 转速 Rated RPM (r/min) | 1500 | |
| 冷却方式 Cooling System | 强制水冷 Forced Water-cooled | |
| 燃油消耗率 Fuel Consumption (≤g/kw.h) | ≤258 | |
| 压缩比 Compression Ratio | 17:01 | |
| 缸径*行程 Bore×Stroke (mm) | 100X115 | |
| 发动机总排量 Displacement (L) | 3.61 | |
| 启动方式 Start Method | 电启动 Electric Start / 自启动 ATS | |
| 电机参数 Alternator Data | 功率因数 Power Factor | 0.8滞后 0.8 Lag |
| 绝缘等级 Insulation Class | H | |
| 润滑方式 Lubricating System | 压力飞溅复合式 Pressure,Split,Complex | |
| 排气温度exhaust Air Temperature (℃) | ≤540 | |
| 海拔要求 Altitude | ≤1000m | |
| 环境温度 Environment Temperature (℃) | 40 | |
| 接线方式 Connecting Type | 三相四线，Y型绕接 3 Phase and 4 Wires,"Y" type connecting | |
| 发火次序 Ignite sequence | 1-3-4-2 | |
| 进气方式 Intake Type | 增压 pressurize | |
| 稳态调速率 Rated Speed Regulation % | ≤±1% | |
| 相数 Phase | 3 | |
| 尺寸 Dimension | 静音机组净重 Silent Type's Net Weight（kg） | 806 |
| 静音机组外形尺寸 长×宽×高 Silent Type's Dimension Length × Width × Height (mm) | 2100×850×1240 | |
| 其他 | 品牌 | HANSI翰丝 |
| 负责人 | 蔡经理 | |
| 致电 | ①③⑨①⑦①⑨②⑤⑤④（+V） | |
| Q | ②②①⑦④①④①②② | |
柴油发电机组自动化控制系统：柴油发电机组自动化控制系统主要有三种：继电器控制系统、可编程序控制器(PLC)控制系统和微型机（单片计算机或专用控制器）控制系统。继电器控制系统：继电器控制系统由柴油发动机、交流无刷同步发电机和控制屏等三部分组成。柴油机上设置有自动起动和自动停机等执行机构，还设置有油压、水温和转速等监测保护装置，在控制屏内安装有自起动装置、切换控制装置。控制屏通过电缆与机组连接。自动化柴油发电机组的控制系统框图，主要由市电监测、油机电监测、自起动控制器、显示报警装置、市电切换电路及油机电切换电路等部分组成。市电监测、油机电监测、切换电路和自起动控制器均采用继电器逻辑控制。该发电机组的传感器与控制执行机构框图。该控制系统的主要功能有自动起动、自动升速、自动供电、自动停机、油压过低报警、水温过高报警、升速失败报警和三次起动失败报警等功能。在发出故障报警的同时，自动关闭柴油机的油门，实现自动停机。
