| 产品认证 | CE ISO2000 ROSE |
|---|---|
| 规格 | 可定制 |
| 适用范围 | 加工中心、绕线机、端面加工机 |
| 品牌 | 百旋 |
| 型号 | 过孔系列 |
| 加工定制 | 是 |

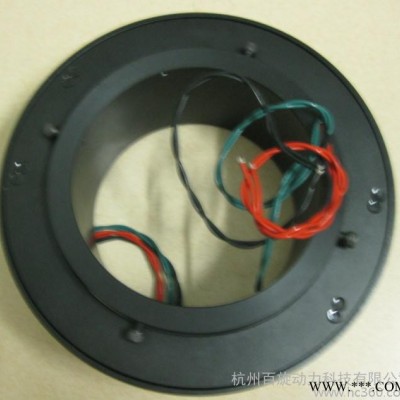

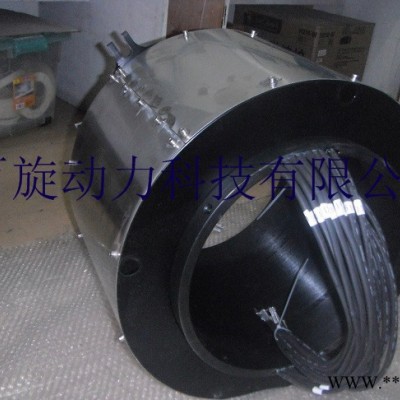

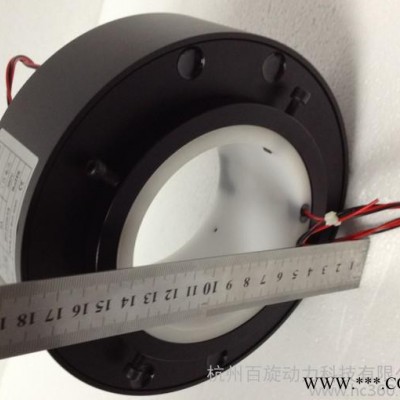

百旋大过孔系列滑环
采用先进的纤刷技术设计及制造
独特的机械电气结构，防尘防水
完全满足 360 度无限制旋转的动力，控制及数据信号传输
完整的产品规格可完全满足客户的要求
超长的使用寿命和免维护运转
各项技术指标达到国外同类产品
能满足客户要求定制所需要的产品
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Straingauge、大电流、
Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 数字/模拟视频、数字音频、
千兆以太网、重量传感器信号及电力的接续。
技术指标：
| 电气性能 | ||
| 项目 | 参数 | |
| 动力环 | 信号环 | |
| 额定电压 | 380V AC/DC或更高 | 240V AC/DC |
| 导线规格 | UL 镀锡铁氟龙 | UL 镀锡铁氟龙 |
| 绝缘电阻 | ≥2500 MΩ@500V DC | ≥2500 MΩ@500V DC |
| 额定电流 | 10A 至30A每路或信号混合 | |
| 耐压强度 | 两路之间≥1000V@ 50Hz | |
| 电气噪音 | 最大100 MΩ@6VDC,电流50mA | |
| 机械性能 | |
| 通路数 | 1-80路 |
| 工作速度 | 600RPM |
| 工作温度 | -40 ℃ ---- +80 ℃ |
| 工作湿度 | 65% RH 或更高 |
| 触点材料 | 金/ 银合金 |
| 导线长度 | 标准500mm或客户要求 |
| 壳体材料 | 铝合金/工程塑料/不锈钢 |
| 力矩 | ≤ 10g. M (参考值) |
| 防护等级 | IP51,IP54, IP65或更高 |
