| 产品认证 | CE ISO2000 ROSE |
|---|---|
| 适用范围 | 工业机器，机器人，单晶炉，吊机，医疗设备 |
| 品牌 | 百旋 |
| 型号 | HSR50120-36 |
| 加工定制 | 是 |
HSR50120 系列精密导电滑环
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、
Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 数字/模拟视频、数字音频、
千兆以太网、重量传感器信号及电力的接续。
完全满足360度无限制旋转的动力、控制及数字信号混合传输；采用先进的纤刷技术，免维护，无需润滑油；每路多点接触，低接触压力，低噪音和低接触磨损，超长的使用寿命；标准化、模块化设计，产品规格齐全，并能为客户量身定制所需要的产品
额定电流、电压、额定转速、工作温度、路数、外壳材料及颜色、外型尺寸、专用导线、导线出口方向、导线长度、防护等级、端子类型
工业机器-加工中心、旋转工作台、重型设备塔台、电缆卷盘、试验设备、包装设备、堆垛机、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备

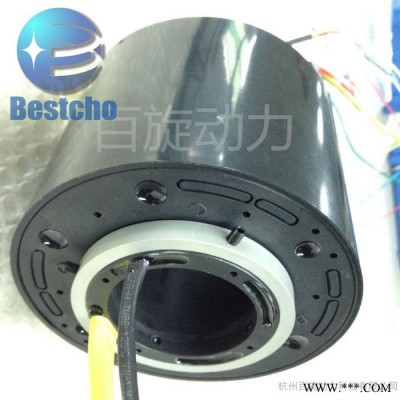

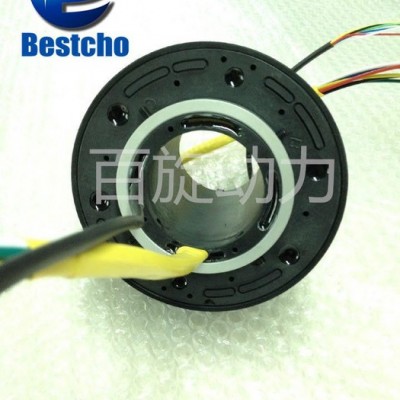

孔径50mm,36路过孔式滑环，10A/15A导电滑环
| 电气性能 | ||
| 项目 | 参数 | |
| 动力环 | 信号环 | |
| 额定电压 | 380V AC/DC或更高 | 240V AC/DC |
| 导线规格 | UL 镀锡铁氟龙 | UL 镀锡铁氟龙 |
| 绝缘电阻 | ≥2500 MΩ@500V DC | ≥2500 MΩ@500V DC |
| 额定电流 | 10A，15A, 20A每路或信号混合 | |
| 耐压强度 | 两路之间≥1000V@ 50Hz | |
| 电气噪音 | 最大100 MΩ@6VDC,电流50mA | |
| 机械性能 | |
| 通路数 | 1-80路或按客户要求 |
| 工作速度 | 600RPM |
| 工作温度 | -40 ℃ ---- +80 ℃ |
| 工作湿度 | 65% RH 或更高 |
| 触点材料 | 金/ 银合金 |
| 导线长度 | 标准500mm或客户要求 |
| 壳体材料 | 铝合金/工程塑料/不锈钢 |
| 力矩 | ≤ 10g. M (参考值) |
| 防护等级 | IP51,IP54, IP65或更高 |
| 产品型号 | 功率(10A、5A) | 信号 S(2A) | 总通路 | L--滑环长度(mm) |
| HSR50120—6P | 6 | --- | 6 | 70 |
| HSR50120—12S | --- | 12 | 12 | 70 |
| HSR50120—6P/12S | 6 | 12 | 18 | 100 |
| HSR50120—12P | 12 | --- | 12 | 100 |
| HSR50120—24S | --- | 24 | 24 | 100 |
| HSR50120-18P | 18 | --- | 18 | 130 |
| HSR50120-12P/12S | 12 | 12 | 24 | 130 |
| HSR50120-6P/24S | 6 | 24 | 30 | 130 |
| HSR50120-36S | --- | 36 | 36 | 130 |
| HSR50120-24P | 24 | --- | 24 | 160 |
| HSR50120-18P/12S | 18 | 12 | 30 | 160 |
| HSR50120-12P/24S | 12 | 24 | 36 | 160 |
| HSR50120-6P/36S | 6 | 36 | 42 | 160 |
| HSR50120-48S | --- | 48 | 48 | 160 |
| HSR50120-30P | 30 | --- | 30 | 180 |
| HSR50120-24P/12S | 24 | 12 | 36 | 180 |
| HSR50120-18P/24S | 18 | 24 | 42 | 180 |
| HSR50120-12P/36S | 12 | 36 | 48 | 180 |
| HSR50120-6P/48S | 6 | 48 | 54 | 180 |
| HSR50120-60S | --- | 60 | 60 | 180 |
| HSR50120-36P | 36 | -- | 36 | 220 |
| HSR50120-30P/12S | 30 | 12 | 42 | 220 |
| HSR50120-24P/24S | 24 | 24 | 48 | 220 |
| HSR50120-18P/36S | 18 | 36 | 54 | 220 |
| HSR50120-12P/48S | 12 | 48 | 60 | 220 |
| HSR50120-6P/60S | 6 | 60 | 66 | 220 |
| HSR50120-72S | -- | 72 | 72 | 220 |
