| 加工定制 | 是 |
|---|---|
| 品牌 | 百旋 |
| 型号 | HSR1254 系列 |
| 规格 | HSR1254-6 |
| 适用范围 | 工业机器，机器人，单晶炉，吊机，医疗设备 |
| 产品认证 | CE ISO2000 ROSE |

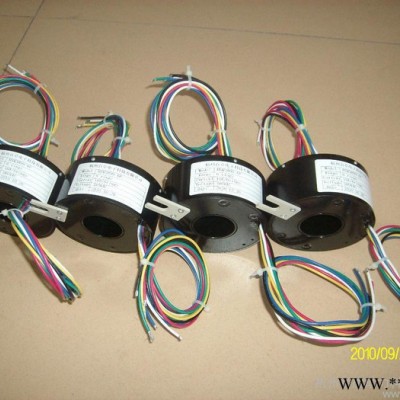

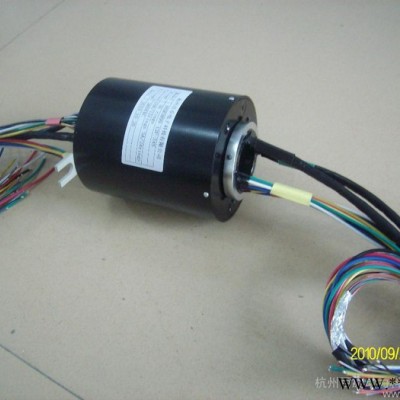

HSR1254 系列精密导电滑环
采用先进的纤刷技术设计及制造
独特的机械电气结构，防尘防水
完全满足 360 度无限制旋转的动力，控制及数据信号传输
完整的产品规格可完全满足客户的要求
超长的使用寿命和免维护运转
各项技术指标达到国外同类产品
能满足客户要求定制所需要的产品
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、
InterBus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 数字/模拟视频、数字音频、
千兆以太网、重量传感器信号及电力的接续
技术指标：
电气性能 | ||
项目 | 参数 | |
动力环 | 信号环 | |
额定电压 | 380V AC/DC或更高 | 240V AC/DC |
导线规格 | UL 镀锡铁氟龙 | UL 镀锡铁氟龙 |
绝缘电阻 | ≥2500 MΩ@500V DC | ≥2500 MΩ@500V DC |
额定电流 | 10A，15A每路或信号混合 | |
耐压强度 | 两路之间≥1000V@ 50Hz | |
电气噪音 | 最大100 MΩ@6VDC,电流50mA | |
机械性能 | |
通路数 | 1-80路或按客户要求 |
工作速度 | 600RPM |
工作温度 | -40 ℃ ---- +80 ℃ |
工作湿度 | 65% RH 或更高 |
触点材料 | 金/ 银合金 |
导线长度 | 标准500mm或客户要求 |
壳体材料 | 铝合金/工程塑料/不锈钢 |
力矩 | ≤ 10g. M (参考值) |
防护等级 | IP51,IP54, IP65或更高 |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| 功率/信号 (5A) |
| L--滑环长度 |
|
| ||
产品型号 |
| 总通路 | (mm) |
|
| ||||
|
|
|
|
|
|
| |||
HSR1254—6 |
|
| 6 | 6 | 34 |
|
|
|
|
|
|
|
|
| |||||
HSR1254—12 |
| 12 | 12 | 47 |
|
|
|
| |
HSR1254—18 |
|
| 18 | 18 | 62 |
|
|
|
|
HSR1254—24 |
| 24 | 24 | 76 |
|
|
|
| |
