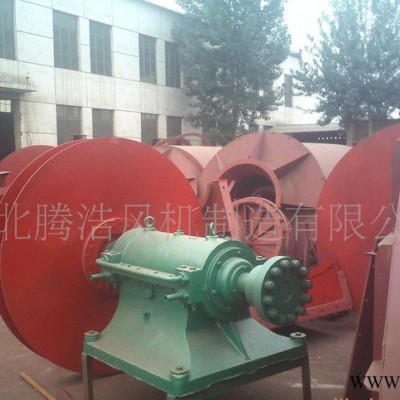

Y4-73引风机传动组风机叶轮

      防漏油轴承箱。采用搭接式甩油环将高速旋转的轴承带起的油甩至轴承箱内壁流回油池，侧盖外侧压有盘根能将少量稀油挡住，轴承箱上部设有通气塞减小了轴承箱的微正压保证不漏油，防尘效果好。

☆风机的用途
        G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2～670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。
        通风机输送的介质为空气**高温度不得超过80°C；引风机输送的介质为烟气**高温度不得超过250°C。
        在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况除尘效率不得低于85%。
☆风机的型式
        1、通风机与引风机制成单吸入、各有№8～28共12个机号。
        2、从电机一端正视，叶轮顺时针旋转称为右旋风机，以“右”表示；叶轮逆时针旋转称为左旋风机，以“左”表示。
        3、风机的出负口位置，以机壳的出风口角度表示。
        4、风机传动方式为D式，均采用弹性联轴器传动。
        5、产品全称举例如下：
        G4-73№18D右90°
        Y4-73№18D左0°
        其中G、Y分别表示锅炉通风机与锅炉引风机。
☆风机的结构
        风机主要由叶轮、机壳、进风口、调节站及传动部分组成。
        1、叶轮：由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。
        2、机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8～12机壳作成整体结构，不能拆开。№14～16机壳作成两开式。№18～28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损。
        3、进风口：收敛、流线型进风口制成整体结构，用螺栓固定于风机入口侧。
        4、调节门：用以调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置，从进风口方向看在右侧，右旋风朵搬把由下往上推是由全闭到全开方向；左旋风机搬把由上往下拉是由全闭到全开方向。
        为使调节门各部分正常工作，必须搞好润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用二硫化钼高温（260°C）润滑脂，高温运转时仍能保证润滑作用，№16以上风机在螺塞处加干油。

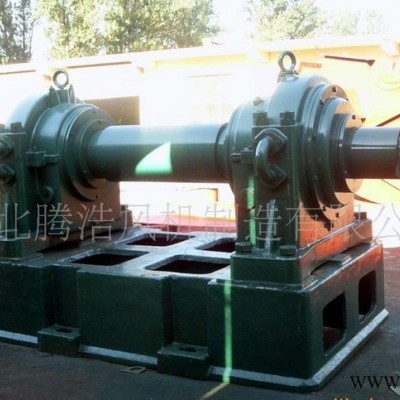

        5、传动部分：传动部分的主轴由**钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器（仅引风机）。润滑油采用30号机械油，油量按油位标志实施，№8-16整体筒式轴承箱如何采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽互通情予已制。引风机备有水冷却装置，因此，须加装输水管。耗水量随气温不同而异，一般按0.5～1m3/h考虑。
