| 材质 | 铁壳风机 |
|---|---|
| 类型 | 引风机 |
| 转速 | 2900（r/mim） |
| 风机压力 | 高压风机 |
| 品牌 | 腾浩风机 |
| 性能 | 耐磨风机 |
| 功率 | 50 |
| 机重 | 100 |
| 排风量 | 100 |
| 外型尺寸 | 100 |
| 噪音 | 20 |
| 型号 | 8-09№6.8D高压离心通风机 |
| 轴功率 | ---（kw） |
| 叶片数 | 10 |
| 重量 | 49（kg） |
| 涡轮头材质 | Q235 |
| 配套电机功率 | 11（kw） |
| 适用范围 | 适合于1-7L/H熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉、锻治炉的鼓风用，也适用于输送无 |
| 气流方向 | 离心风机 |
| 用途 | 锅炉风机 |

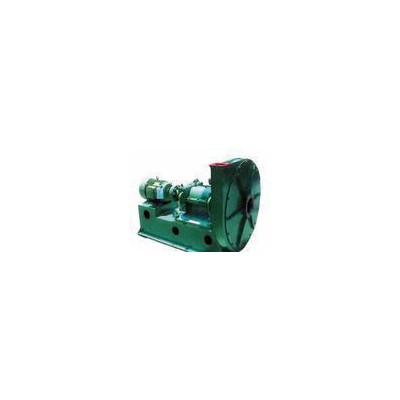

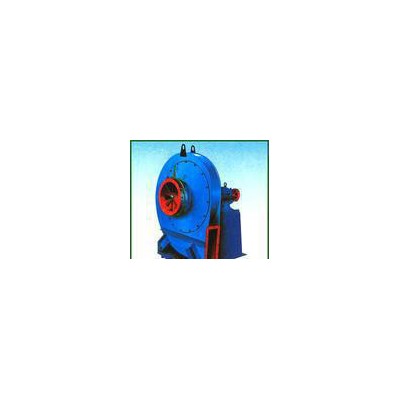

1、风机的用途
8-09、9－12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机，也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。
2、风机的型式
（1）8－09、9－12型风机均为单吸入，8－09型风机，我公司设计机号有№ 6.8A、7.1D、8D、8.5D、9D五个机号。9－12型风机我公司设计机号有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
（2）8－09。9－12型风机机壳制成顺时针旋转或逆时针旋转两种型式。
（3）风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。
3、风机的结构
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。
（1）叶轮：叶轮按新的高效前向风机理论设计，叶轮成形后，经静、动平衡校正，故运转平稳。
（2）机壳：用普通钢板焊接成蜗形壳整体。
（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由**钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。
8-09高压离心通风机性能参数
| 机号 | 传动方式 | 转速 r/min | 序号 | 全压 Pa | 流量 m3/h | 所需功率 kW | 电动机 | |
| 型号 | 功率 kW | |||||||
| 6.8 | A | 2900 | 1 2 3 4 5 6 7 | 10523 11026 11347 11439 11341 11063 10634 | 675 944 1215 1485 1754 2024 2295 | 4.62 5.82 7.15 8.63 10.28 11.96 13.60 | Y132S2-2 Y160M1-2 Y160M2-2 | 7.5 11 15 |
| 7.1 | D | 2900 | 1 2 3 4 5 6 7 8 | 11472 12021 12371 12471 12364 12061 11594 11016 | 768 1075 1383 1690 1997 2304 2612 2919 | 5.53 6.96 8.71 10.42 12.30 14.35 16.61 18.38 | Y132S1-2 Y132S2-2 Y160M1-2 Y160M2-2 Y160L-2 | 5.5 7.5 11 15 18.5 |
| 8 | D | 2930 | 1 2 3 4 5 6 7 8 | 14867 15579 16033 16163 16023 15632 15026 14277 | 1110 1554 1998 2442 2887 3331 3775 4219 | 10.36 13.04 16.31 19.51 23.04 26.88 31.11 34.43 | Y160M1-2 Y160M2-2 Y160L-2 Y180M-2 Y220L1-2 Y200L2-2 | 11 15 18.5 22 30 37 |
| 8.5 | D | 2950 | 1 2 3 4 5 6 7 8 | 17013 17828 18347 18496 18338 17888 17196 16339 | 1341 1877 2414 2950 3487 4023 4560 5096 | 14.32 18.02 22.54 26.97 31.85 37.15 43.00 47.59 | Y160M2-2 Y160L-2 Y200L1-2 Y200L2-2 Y225M-2 | 15 18.5 30 37 45 |
| 9 | D | 2950 | 1 2 3 4 5 6 7 8 | 19073 19988 20569 20736 20558 20054 19278 18318 | 1591 2228 2865 3502 4138 4775 5412 6049 | 19.05 23.98 30.00 35.90 42.37 49.44 57.22 63.33 | Y180M-2 Y200L1-2 Y200L2-2 Y225M-2 Y250M-2 Y280S-2 | 22 30 37 45 55 75 |
9-12高压离心通风机性能参数
| 机号 | 传动方式 | 转速 r/min | 序号 | 全压 Pa | 流量 m3/h | 所需功率 kW | 电动机 | |
| 型号 | 功率 kW | |||||||
| 6.8 | A | 2930 | 1 2 3 4 5 6 7 | 11590 11820 12000 12140 12120 11980 11740 | 1700 2160 2620 3080 3540 4000 4460 | 9.32 11.59 13.57 15.93 18.27 20.55 22.60 | Y160M2-2 Y160L-2 Y180M-2 | 15 18.5 22 |
| 7.1 | A | 2900 | 1 2 3 4 5 6 7 | 12347 12661 12807 12896 13024 12935 12739 | 2074 2658 3000 3242 3826 4410 4990 | 12.10 15.02 16.43 18.02 21.14 24.30 27.65 | Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 | 15 18.5 22 30 |
| 7.4 | D | 2900 | 1 2 3 4 5 6 7 | 13416 13749 14004 14142 14053 13838 13465 | 2349 3010 3371 4332 4993 5654 6315 | 14.88 18.47 22.16 25.99 29.89 33.99 38.07 | Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L2-2 Y225M-2 | 15 18.5 22 30 37 45 |
| 7.7 | A | 2930 | 1 2 3 4 5 6 7 | 14543 14887 15171 15319 15220 14985 14583 | 2349 3010 3671 4332 4993 5654 6315 | 15.81 19.60 23.52 27.59 31.72 36.07 40.40 | Y180M-2 Y200L1-2 Y200L2-2 Y225M-2 | 22 30 37 45 |
| 8 | D | 2950 | 1 2 3 4 5 6 | 16216 16528 16931 17096 16931 16729 | 2996 3824 4651 5478 6306 7133 | 22.97 28.24 33.98 39.78 45.52 51.83 | Y200L1-2 Y200L2-2 Y225M-2 Y250M-2 | 30 37 45 55 |
| 9 | D | 2970 | 1 2 3 4 5 | 20803 21202 21719 21931 21719 | 4295 5481 6667 7853 9039 | 42.24 51.93 62.48 73.15 83.71 | Y225M-2 Y250M-2 Y280S-2 Y280M-2 | 45 55 75 90 |
