| 产地 | 张家港 |
|---|---|
| 加工精度 | 达标 |
| 类别 | 焊接加工 |
| 最大直径 | 600（mm） |
| 材料材质 | 巴氏合金 |
| 品牌 | 苏州虎伏 |
| 型号 | 不限 |
| 加工定制 | 是 |
| 加工类型 | 焊接 |
| 日加工能力 | 1000 |
1、修复材料及设备
焊接材料采用虎伏生产的φ1.6的SnSb11Cu6巴氏合金焊丝，具体成分如下表所示
表1、11-6焊丝成分
| 牌号 | Sn | Pb | Sb | Cu | Fe | As | Bi | Zn | Al | Cd |
| SnSb11Cu6 | 余量 | 0.35 | 10.0-12.0 | 5.5-6.5 | 0.08 | 0.05 | 0.05 | 0.005 | 0.005 | 0.05 |
该焊丝采用无AS晶粒细化技术，配合特殊的辊轧工艺，具有晶粒细小，污染小等特点，可充分满足MIG焊时高速送丝的要求。
焊接设备采用虎伏二次开发的KD-500巴氏合金MIG焊机，配合高效的送丝系统，可有效减少焊接过程中的飞溅,实现焊接。
修复工艺根据具体的工件尺寸选择，通常电流控制在90±10A,电压15±5V。焊接速度控制在100±20mm/s。
2、焊接过程
2.1焊件预处理
先确定轴瓦损坏位置，将轴瓦放入烘干箱中进行烘烤，去除上面的油渍，因为，轴瓦长期处于润滑油中，会严重影响修补处材料的润湿性。随后，使用着色剂中的清洗剂对需修补处进行清洗，而后，车掉需焊接处，要求表面无铁锈呈现金属光泽，深度变化要均匀，尽量减少夹角及凹坑。
2.2 设备准备
对设备进行校正，确保设备运行偏差≤0.08mm。在需修补处进行编程，要求程序尽量符合地形，避免出现孔洞。每条焊缝要求搭接3mm以上。起伏时要求增大电流电压，或添加定时器，添加停留时间，避免出现开始时因为工件较冷，影响材料的润湿性。2.3焊接

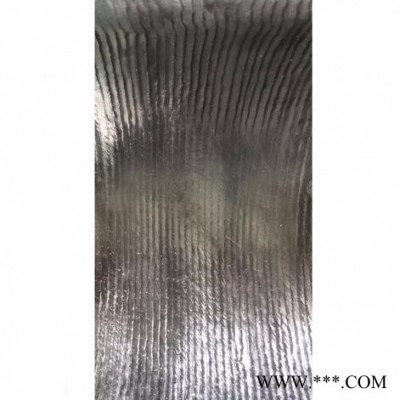

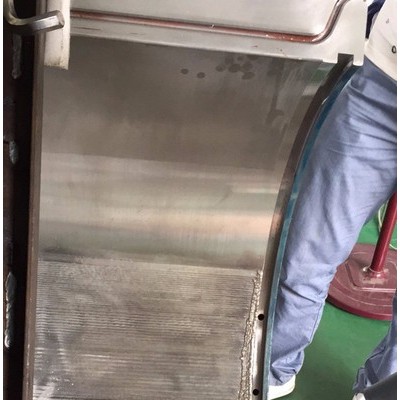

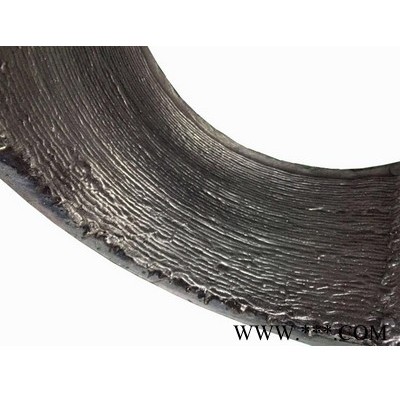

程序编制好后，施焊。在接近边部时停止，带工件变冷后再继续施焊。
2.4 焊后处理
车掉焊接表面波纹，通常车削高度在2mm左右，要求剩下表面没有气孔、夹渣和未熔合的情况。
3、结论
通过自动化焊接，可有效减少焊接气孔，及焊接工作量。适合复杂，大型，多处损伤的轴瓦修复。
