| 材质 | 巴氏合金 |
|---|---|
| 产地 | 江苏 |
| 类型 | 巴氏合金焊丝 |
| 熔点 | 223-371 |
| 标准直径 | 1.2-4.0 |
| 焊接电流 | 交流电 |
| 助焊剂含量 | 无 |
| 品牌 | 虎伏 |
| 型号 | hoof |
| 加工定制 | 是 |
| 是否含助焊剂 | 是 |

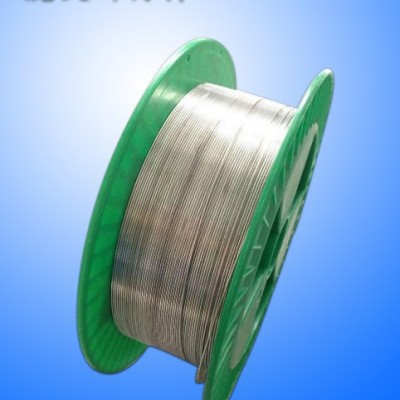

巴氏合金焊丝
制造各类大型发电机组、涡轮机、透平压缩机、透平泵、内燃机、汽轮机、石油机械、化工机械、金属辊轧机械、水泥球磨机、纸浆搅拌机，烘干机械等大型转动设备轴瓦，轴套，轴衬的关键材料。
产品适合于采用TIG或MIG 堆焊技术制造滑动轴承轴瓦，耐磨层与基体结合强度高、材料利用率高、有效降低成分偏析、疏松和夹渣等缺陷。
产品规格：Φ1.2mm-Φ4.0mm
产品主要牌号： Sn4-4、Sn8-4、Sn8-8、Sn11-6
产品包装：塑料盘装，10kg/盘
产品成分
| 牌号 | 成分wt% | |||||||||
| Sn | Pb | Sb | Cu | Fe | As | Bi | Zn | Al | Cd | |
| SnSb4Cu4 | 余量 | 0.35 | 4.0-5.0 | 4.0-5.0 | 0.06 | 0.10 | 0.08 | 0.005 | 0.005 | 0.05 |
| SnSb8Cu4 | 余量 | 0.35 | 7.0-8.0 | 4.0-5.0 | 0.06 | 0.10 | 0.08 | 0.005 | 0.005 | 0.05 |
| SnSb8Cu8 | 余量 | 0.35 | 7.5-8.5 | 7.5-8.5 | 0.08 | 0.10 | 0.08 | 0.005 | 0.005 | 0.05 |
| SnSb11Cu6 | 余量 | 0.35 | 10.0-12.0 | 5.5-6.5 | 0.08 | 0.05 | 0.05 | 0.005 | 0.005 | 0.05 |
| SnSb12Pb10Cu4 | 余量 | 9.0-11.0 | 11.0-13.0 | 2.5-5.0 | 0.08 | 0.10 | 0.08 | 0.005 | 0.005 | 0.05 |
合金铸态性能
| 牌号 | ASTM Grade | 硬度（HB） | 屈服强度（Mpa） | 抗压强度（MPa） | 密度（g/cm3) | 熔点 （℃） |
| SnSb4Cu4 | 1 | ≤17 | ≤30.3 | ≤88.6 | 7.34 | 223-371 |
| SnSb8Cu4 | 2 | ≤24.5 | ≤42.0 | ≤102.7 | 7.39 | 241-354 |
| SnSb8Cu8 | 3 | ≤27 | ≤45.5 | ≤121.3 | 7.46 | 240-442 |
| SnSb11Cu6 |
| ≤27 | ≤51.7 | ≤132.6 |
|
|
| SnSb12Pb10Cu4 | 4 | ≤29 | ≤51.7 | ≤129.3 |
|
|
典型熔覆性能
| 堆焊方式 | 结合强度（抗拉） | 熔覆速度 | 加工精度（厚度有效性） |
| TIG | 3000PSI（20.7MPa） | 48 lbs /hr/100A | 70% |
| MIG | 3500PSI（24.1MPa） | 65 lbs /hr/100A | 70% |
