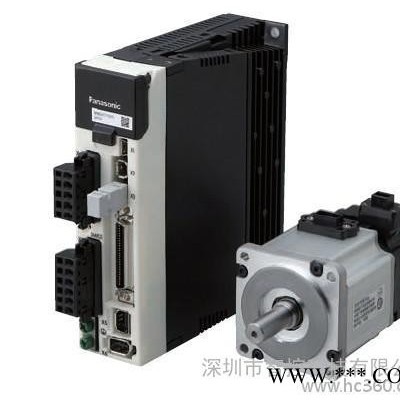

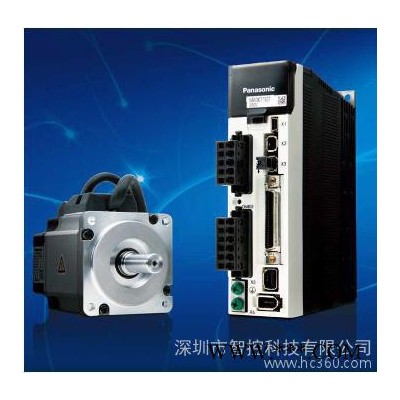

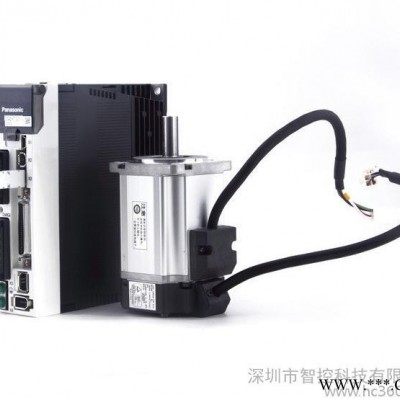

松下伺服电机 MSMJ042G1U+MBDKT2510E

松下电器株式会社所开发出来的伺服电机已经在中国市场得到大量的用户认可,分别在数控机床、印刷机械、电子自动化机械、包装机械、喷涂机械、电池设备、五金加工设备、陶瓷机械、木工机械等领域的大量应用……

松下伺服电机MINAS A5II系列产品：
1、实现行业最快的速度响应频率2.3KHz
　　通过独家开发的全新LSI提高运算速度,同时配备基于转矩前馈的高响应控制功能。采用行业最快的速度和定位响应性，是最快速的装置。另外响应延迟性低，并将振动降低到最低限度。采用独特的信号处理技术，开发出全新的104万脉冲20bit编码器；通过采用电机转子的10极化、磁场解析技术的全新设计，减小了脉动宽度，实现了行业最小的低齿槽，且通过提高速度稳定性和电机旋转位置来减少转矩变化，从而大幅提高了定位的稳定性；指令输入反馈输出都实现了4Mpps的高速对应，包括标准对应的全闭环在内，都可实现高分辨率运转及高速运转。
2、"二自由度调功能"配备了行业最快、安装十分简便的高性能实时自动增益调整功能；
　　增加了"二自由度调功能"使松下伺服调整变得更加简单,让一个不懂调整松下伺服电机的人员,只需要一个小时间便可以成为松下伺服电机的调试工程师,基本可以做是安装后，经过几次运转便于工作可自动完成调整；想要调整响应性时，只需要改变1个参数什便于工作可进行简单的调整，如使用安装支持软件的增益调整模式，则可进行更合适的调整，配备了伺服进放不稳定状态时，能自动降低增益的自动抑制振动功能，可减小装置受损的几率。另外还备有适合垂直轴、摩擦力大（皮带等）的各种机构模式。仅需选择模式和刚性，便可轻松进行最佳调整。
3、松下伺服电机A5II系列拥有行业最多的4个陷波滤波器，设定频率为50 ~ 5000Hz，全部可进行浓度调整。（其中2个可与自动设定一起使用）；配备可自动设定的制振滤波器：制振滤器根据指令输入去除固有振动频率，可大幅降低停止时轴的摆动，滤波器数量由以往机中的2个增加到4个，适用频率也由1扩大到200Hz。实现电机的大幅轻量化、小型化：分别开发了小型电机、大型电机的新工作方法，并设计出全新的机芯，成功实现了电机小型化，1KW以上的大型电机的重量比以往减轻了10~25%（1-6KG）。
4、松下伺服马达MSME型电机（750W）的最高转速达6000r/min。并能与A4系列松下伺服电机互换使用。

松下A5II系列伺服电机常用替代对应A5型号：
100W(小愦量)：通用型MSMD012G1U+MADKT1505CA1脉冲型MSMD012G1U+MADKT1505E带刹车MSMD012G1V+MADKT1505CA1脉冲型MSMD012G1V+MADKT1505E
200W(小愦量)：通用型MSMJ022G1U+MADKT1507CA1脉冲型MSMJ022G1U+MADKT1507E带刹车MSMJ022G1V+MADKT1507CA1脉冲型MSMJ022G1V+MADKT1507E
200W(大愦量):通用型MHMJ022G1U+MADKT1507CA1脉冲型MHMJ022G1U+MADKT1507E带刹车MHMJ022G1V+MADKT1507CA1脉冲型MHMJ022G1V+MADKT1507E

400W(小愦量)：通用型MSMJ042G1U+MBDKT2510CA1脉冲型MSMJ042G1U+MBDKT2510E
带刹车MSMJ042G1V+MBDKT2510CA1脉冲型MSMJ042G1V+MBDKT2510E
400W(大愦量)：通用型MHMJ042G1U+MBDKT2510CA1脉冲型MHMJ042G1U+MBDKT2510E带刹车MHMJ042G1V+MBDKT2510CA1脉冲型MHMJ042G1V+MBDKT2510E
750W(小愦量)：通用型MSMJ082G1U+MCDKT3520CA1脉冲型MSMJ082G1U+MCDKT3520E带刹车MSMJ082G1V+MCDKT3520CA1脉冲型MSMJ082G1V+MCDKT3520E
?750W(大愦量)：通用型MHMJ082G1U+MCDKT3520CA1脉冲型MHMJ082G1U+MCDKT3520E带刹车MHMJ082G1V+MCDKT3520CA1脉冲型MHMJ082G1V+MCDJT3520E

松下伺服电机中惯量
1.0KW：通用型MDME102GCGM+MDDKT3530CA1脉冲型MDME102GCGM+MDDKT3530E
1.5KW：通用型MDME152GCGM+MDDKT5540CA1脉冲型MDME152GCGM+MDDKT5540E
2.0KW：通用型MDME202GCGM+MDDKT7364CA1脉冲型MDME202GCGM+MDDKT7364E
松下伺服电机大惯量
1.0KW：通用型MHME102GCGM+MDDHT3530CA1脉冲型MHME102GCGM+MDDKT3530E
1.5KW：通用型MHME152GCGM+MDDKT5540CA1脉冲型MHME152GCGM+MDDKT5540E
2.0KW：通用型MHME202GCGM+MDDKT7364CA1脉冲型MHME202GCGM+MDDKT7364E
5、松下A4系列伺服电机常用型号：
100W(小愦量)：通用型MSMD012P1U+MADDT1205脉冲型MSMD012P1U+MADDT1205003带刹车MSMD012P1V+MADDT1205脉冲型MSMD012P1V+MADD1205003

100W(大愦量)：通用型MHMD012P1U+MADDT1205脉冲型MHMD012P1U+MADDT1205003带刹车MHMD012P1V+MADDT1205脉冲型MHMD012P1V+MADD1205003

200W(小愦量)：通用型MSMD022P1U+MADDT1207脉冲型MSMD022P1U+MADDT1207003
带刹车MSMD022P1V+MADDT1207脉冲型MSMD022P1V+MADDT1207003

200W(大愦量):通用型MHMD022P1U+MADDT1207脉冲型MHMD022P1U+MADDT1207003
带刹车MHMD022P1V+MADDT1207脉冲型MHMD022P1V+MADDT1207003
400W(小愦量)：通用型MSMD042P1U+MBDDT2210脉冲型MSMD042P1U+MBDDT2210003带刹车MSMD042P1V+MBDDT2210脉冲型MSMD042P1V+MBDDT2210003

400W(大愦量)：通用型MHMD042P1U+MBDDT2210脉冲型MHMD042P1U+MBDDT2210003带刹车MHMD042P1V+MBDDT2210脉冲型MHMD042P1V+MBDDT2210003
750W(小愦量)：通用型MSMD082P1U+MCDDT3520脉冲型MSMD082P1U+MCDDT3520003带刹车MSMD082P1V+MCDDT3520脉冲型MSMD082P1V+MCDDT3520003

750W(大愦量)：通用型MHMD082P1U+MCDDT3520脉冲型MHMD082P1U+MCDDT3520003带刹车MHMD082P1V+MCDDT3520脉冲型MHMD082P1V+MCDDT3520003
6、松下A5系列伺服电机常用替代对应A4型号：
100W(小愦量)：通用型MSMD012G1U+MADHT1505脉冲型MSMD012G1U+MADHT1505E带刹车MSMD012G1V+MADHT1505脉冲型MSMD012G1V+MADHT1505E
200W(小愦量)：通用型MSMD022G1U+MADHT1507脉冲型MSMD022G1U+MADHT1507E带刹车MSMD022G1V+MADHT1507脉冲型MSMD022G1V+MADHT1507E
200W(大愦量):通用型MHMD022G1U+MADHT1507脉冲型MHMD022G1U+MADHT1507E带刹车MHMD022G1V+MADHT1507脉冲型MHMD022G1V+MADHT1507E

400W(小愦量)：通用型MSMD042G1U+MBDHT2510脉冲型MSMD042G1U+MBDHT2510E
带刹车MSMD042G1V+MBDHT2510脉冲型MSMD042G1V+MBDHT2510E
400W(大愦量)：通用型MHMD042G1U+MBDHT2510脉冲型MHMD042G1U+MBDHT2510E带刹车MHMD042G1V+MBDHT2510脉冲型MHMD042G1V+MBDHT2510E
750W(小愦量)：通用型MSMD082G1U+MCDHT3520脉冲型MSMD082G1U+MCDHT3520E带刹车MSMD082G1V+MCDHT3520脉冲型MSMD082G1V+MCDHT3520E
?750W(大愦量)：通用型MHMD082G1U+MCDHT3520脉冲型MHMD082G1U+MCDHT3520E带刹车MHMD082G1V+MCDHT3520脉冲型MHMD082G1V+MCDHT3520E
松下伺服电机中惯量
1.0KW：通用型MDME102GCG+MDDHT3530脉冲型MDME102GCG+MDDHT3530E
1.5KW：通用型MDME152GCG+MDDHT5540脉冲型MDME152GCG+MDDHT5540E
2.0KW：通用型MDME202GCG+MDDHT7364脉冲型MDME202GCG+MDDHT7364E
松下伺服电机大惯量
1.0KW：通用型MHME102GCG+MDDHT3530脉冲型MHME102GCG+MDDHT3530E
1.5KW：通用型MHME152GCG+MDDHT5540脉冲型MHME152GCG+MDDHT5540E
2.0KW：通用型MHME202GCG+MDDHT7364脉冲型MHME202GCG+MDDHT7364E
松下开发出了响应性更高的AC伺服马达“MINAS-A5II”系列。嵌入制造半导体及液晶时使用的贴片机、探针及电子部件封装机等装置后，能够使可动部迅速起动或停止。另外还对降低振动下了一番工夫，有助于缩短制造装置的单件产品生产时间。为了抑制振动，首先将转子的极数增至10，减小了齿槽力矩。其次，通过内置共振抑制滤波器和减振滤波器，将振动降到了原来的1/8。而且还在轻量化方面改进了转子和定子的设计和工艺，使重量比原来减轻了10～25％。此外，易用性也得到了提高。此次开发了可简单进行装置起动作业的装配支持用软件。支持日语、英语、汉语及韩语4种语言，海外工厂的员工也可轻松操作。符合防水规格IP67，耐水性及耐油性也很出色。
A5系列电机的特点：
功率：50W～15kW
特性改善：槽定位转矩0.5％以下
小型/超轻化：行业最轻（1kW～5kW）
高分解率：绝对式17bit、增量式20bit
耐环境性能升级：IP67构造
连接：全容量连接化
A5系列驱动器的特点

电源：单相AC100V、单/3相AC200V、三相400V
控制模式：转矩、速度、位置、全闭环
控制参数：扩大自动设定范围
与PC通信：对应USB新软件设定，操作性能升级
安装：与A4互换
