| 频率特性 | 其它 |
|---|---|
| 铁心形状 | 其它 |
| 品牌 | 上海仁浦 |
| 型号 | DJSG--20KAV |
| 加工定制:是 | 应用范围:控制 |
| 频率特性:低频 | 电源相数:三相 |
| 铁心形状:E型 | 冷却形式:干式 |
| 铁心形式:心式 | 绕组形式:双绕组 |
| 防潮方式:开放式 | 冷却方式:自然风冷 |
| 外形结构:立式 | 电压比:380/220（V） |
| 效率(η):99 | 额定功率:20（KVA） |
主要特点：
变压器是各种电源及电气设备的主要部件，本公司采用先进的制作工艺；并有进口西班牙绕线机和全套真空压力浸漆设备；绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压按需要设计。有单相、三相或多路输入和输出等多种规格，额定功率**大至200KVA。产品符合VI)E0550、IEC439、JB5555、GB5226等国际**标准。
本公司对变压器设计、生产技术已有10多年历史，适用于交流50Hz至400Hz，电压1000V以下的电路中。
广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要
技术参数：
SG、ZSG系列 干式变压器 | ||||||
变压器部位 | 温升限值K | 测量方法 | 项 目 | 允许偏差(%) | ||
| 线圈 | B | 80 | 电阻法 | 空载损耗 | +15 | |
F | 100 | 负载损耗 | +15 | |||
| 铁芯及结构零件表面 | **大不得超过接触绝缘材料的允许温升 | 温度计法或热电偶法 | 总损耗 | +10 | ||
绝缘水平： | 空载电流 | +30 | ||||
阻抗电压 | ±10 | |||||
变压比 | ±0.5 | |||||
| 直流电阻不平衡率 | 线 | 2 | ||||
相 | 4 | |||||
| 注：如果三相变压器的直流电阻不平衡由于线材、结构原因超过表2规定时应在出厂试验记录中写出实测值并注明引起误差的原因。 | ||||||

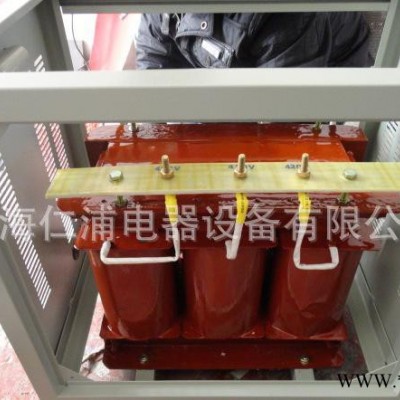

SG 三相干式隔离变压器
| 规 格 | 变压器尺寸(cm) | 外壳尺寸(cm) | 重量(kg) | 规 格 | 变压器尺寸(cm) | 外壳尺寸(cm) | 重量(kg) |
| SG-10KVA | 52×42×52 | 70×35×77 | 115 | SG-150KVA | 85×37×68 | 120×65×115 | 750 |
| SG-15KVA | 52×42×52 | 70×35×77 | 165 | SG-180KVA | 95×45×83 | 120×65×115 | 930 |
| SG-20KVA | 55×28×65 | 80×40×87 | 176 | SG-200KVA | 95×45×83 | 120×65×115 | 1080 |
| SG-30KVA | 55×28×65 | 80×40×87 | 200 | SG-250KVA | 95×45×83 | 120×65×115 | 1180 |
| SG-40KVA | 60×26×38 | 80×40×87 | 245 | SG-300KVA | 105×45×95 | 120×70×125 | 1450 |
| SG-50KVA | 60×26×38 | 80×40×87 | 270 | SG-320KVA | 105×45×95 | 130×50×135 | 1700 |
| SG-60KVA | 65×30×45 | 90×50×95 | 330 | SG-350KVA | 105×45×95 | 130×50×135 | 1950 |
| SG-70KVA | 65×30×45 | 90×50×95 | 360 | SG-400KVA | 115×55×105 | 140×60×145 | 2150 |
| SG-80KVA | 75×35×68 | 100×50×105 | 430 | SG-450KVA | 115×55×105 | 140×60×145 | 2450 |
| SG-100KVA | 75×35×68 | 100×50×105 | 500 | SG-500KVA | 120×60×115 | 145×65×150 | 2700 |
| SG-120KVA | 75×35×68 | 100×50×105 | 580 | SG-600KVA | 120×60×115 | 145×65×150 | 2950 |
ZSG 三相干式自耦变压器
| 规 格 | 变压器尺寸(cm) | 外壳尺寸(cm) | 重量(kg) | 规 格 | 变压器尺寸(cm) | 外壳尺寸(cm) | 重量(kg) |
| ZSG-5KVA | 25×12×20 | 40×20×25 | 41 | ZSG-120KVA | 70×32×66 | 100×50×105 | 465 |
| ZSG-8KVA | 30×14×25 | 45×25×30 | 55 | ZSG-150KVA | 70×32×67 | 100×50×105 | 600 |
| ZSG-10KVA | 42×21×42 | 60×32×65 | 105 | ZSG-180KVA | 75×35×68 | 100×50×105 | 745 |
| ZSG-15KVA | 42×21×42 | 60×32×65 | 120 | ZSG-200KVA | 75×35×68 | 100×50×105 | 865 |
| ZSG-20KVA | 42×21×42 | 60×32×65 | 140 | ZSG-250KVA | 75×35×68 | 100×50×105 | 945 |
| ZSG-30KVA | 52×24×52 | 70×35×77 | 180 | ZSG-300KVA | 85×37×68 | 120×65×115 | 1160 |
| ZSG-40KVA | 52×24×52 | 70×35×77 | 230 | ZSG-320KVA | 85×37×68 | 120×65×115 | 1260 |
| ZSG-50KVA | 55×28×65 | 80×40×87 | 250 | ZSG-350KVA | 95×45×83 | 120×65×115 | 1400 |
| ZSG-60KVA | 55×28×65 | 80×40×87 | 280 | ZSG-400KVA | 95×45×83 | 120×65×115 | 1550 |
| ZSG-80KVA | 61×30×65 | 90×50×95 | 375 | ZSG-450KVA | 95×45×83 | 120×65×115 | 1700 |
| ZSG-100KVA | 61×30×65 | 90×50×95 | 440 | ZSG-500KVA | 95×45×83 | 120×65×115 | 1850 |
