| 保质期 | 三年 |
|---|---|
| 尺寸 | 147*76*46（mm） |
| 电压比 | 380/220.200V |
| 电源相数 | 三相 |
| 额定电压 | 380V |
| 额定功率 | 2KVA |
| 额定容量 | 3KW |
| 冷却方式 | 自然冷式 |
| 频率特性 | 低频 |
| 外形结构 | 卧式 |
| 效率 | 98% |
| 应用范围 | 伺服电机 |
| 阻抗电压 | 4.2（%） |
| 铁心形状 | EI型 |
| 冷却形式 | 风冷式 |
| 防潮方式 | 开放式 |
| 负载耗损 | 0.2 |
| 品牌 | 凯诺泰 |
| 型号 | SET |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
| 绕组形式 | 三绕组 |
| 铁心形式 | 壳式 |

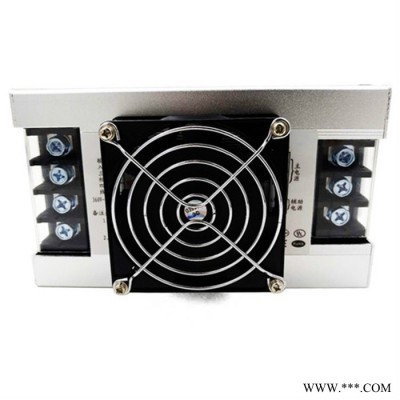

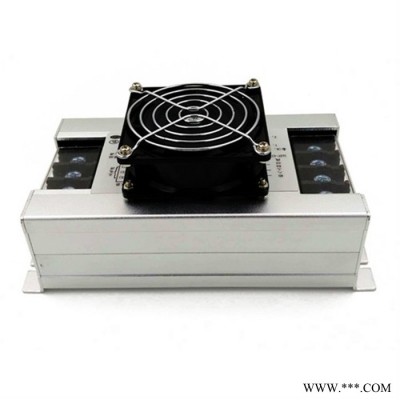

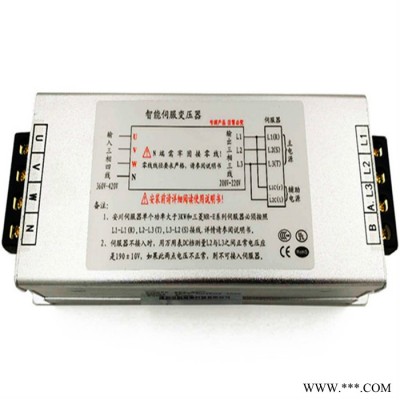

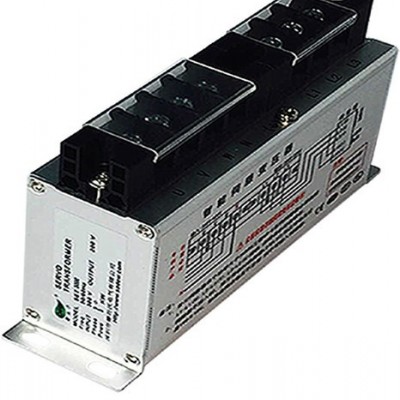

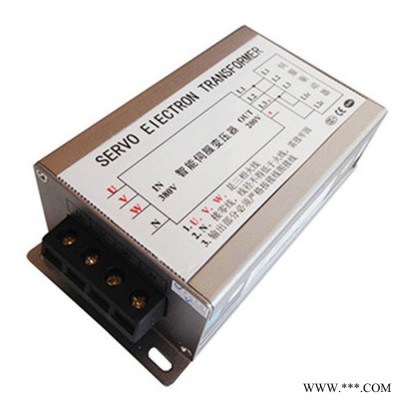

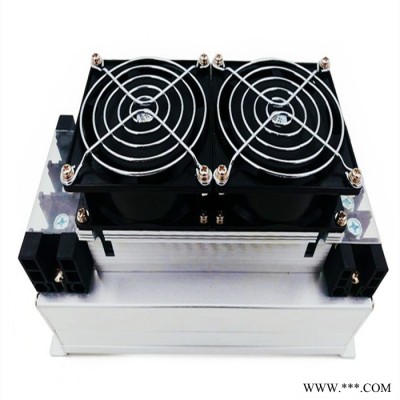

SET-三相智能电子伺服变压器该产品是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服变压器。改变了现传统线圈式变压器的笨重、发热、耗电、安装难的问题；不对电网造成污染，是工业控制系统中解决电源适配器问题的理想产品，与工频变压器有本质上的不同，在性能上有质的飞跃。本产品采用**的微波器件，三相全桥开关谐振技术，SPWM调制技术，完全消除EMI干扰，广泛应用于三菱、安川、松下、三洋、台达、东元、富士、日立**、AB、法拉克、施耐德、路斯特、科比、伦茨、广数、、、等所有进口，国产伺服系统；该变压器的容量可以从2KVA到80KVA,满足了所有伺服电机电压的匹配。一、安装步骤1. R、S、T接三相380V火线； 2. N接零线，零线线径不能低于火线线径，而且必须要接牢固； 3. 零线起到三相平衡的作用，根据三相四线矢量运算规则，零线从市电接入到电子变压器的N节点之间不可以接任何断路器及开关、索制； 4. 测量空载电压（不接伺服驱动器）： 输出端：L3到L1是DC 190V2-4.5KVA时L3到L2是DC 100V以上电压测试误差在±10%左右属于正常，有些十分低档的万用表测不出以上电压或测试出的电压闪烁不定；5. 关闭电源，接入伺服驱动器，电子变压器L1L2L3对应接入伺服驱动器L1L2L3，L1C接L1，L2C接L3这点非常重要，一定不能接错，否则伺服器无法正常工作； 6. 严禁在L1L2L3点之间连接除伺服驱动器主电源外任何地方，否则会引起工作点的偏移，损坏本电子变压器。 7. 设备上的单相AC 220V用电的地方，比如开关电源220V输入电、220V索制、220V散热风扇、、、等，都可以在电子变压器前用一条火线和一条零线取得的； 8. 若设备有用三相220V马达本电子变压器无法给其供电，建议改用三相380V马达。 9. 反复检查以上接线，确认无误后开机，伺服驱动器显示工作**绪。 二、功能特点1. 智能型，自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能； 2. 安全可靠，质保三年，没有返修率，寿命长达二十年以上； 3. 体积小、重量轻、价格低廉、5倍的过载能力，可长时间连续工作； 4. 承受苛刻使用环境：周围空气温度-30℃至+60℃，安装海拔可达4500m； 5. 性能优越，高效率（99.8%），高稳压，无干扰，不发热，耗电少,输出能量更稳定； 6. 典型应用，:数控机床，试验机、绕线机、教学机、包装机械，印刷机械，纺织设备，自动化生产线等二十多个自动化设备行业
