| 加工定制 | 是 |
|---|---|
| 类别 | 聚盛减速机 |
| 齿轮类型 | 正齿式减速机 |
| 安装形式 | 任意安装 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面减速机 |
| 用途 | 伺服专用减速机 |
| 输入转速 | 2500（rpm） |
| 额定功率 | 1（kw） |
| 输出转速范围 | 50（rpm） |
| 许用扭矩 | 660（N.m） |
| 使用范围 | 数控龙门铣、数控弯箍机、弹簧机设备、数控雕铣机等自动化机械设备 |
| 级数 | 双级 |
| 减速比 | 50 |
| 规格 | MF150XL2-50-K-22-110 |
| 标准背隙 | ≤10弧分 |
| 平均使用寿命 | 20000小时 |
| 产地 | 台湾 |
| 品牌 | 聚盛VGM |
| 型号 | MF150XL2-50-K-22-110 |
聚盛减速机，台湾VGM减速机，伺服电机专用VGM减速机，伺服减速机，台湾聚盛减速机，伺服专用减速机，VGM聚盛减速机，伺服电机减速机，台湾伺服减速机，伺服电机专用减速机，聚盛伺服减速机，聚盛VGM减速机。台湾VGM聚盛减速机MF150XL2-50-K-22-110，适配1～2KW伺服电机，双极齿轮减速，增大伺服电机50倍输出力矩，定位精准，一体式双支撑结构，承载力强，经久耐用。
VGM减速机MF150XL2-50-K-22-110技术参数
| 品名： | 聚盛减速机 |
| 产地： | 台湾 |
| 型号： | MF150XL2-50-K-22-110 |
| 减速比： | 50 |
| 额定输出扭矩： | 660Nm |
| 最大输出扭矩： | 3倍额定输出扭矩 |
| 额定输入转数： | 2500rpm/min |
| 最大输入转数： | 5000rpm/min |
| 标准背隙： | ≤10arcmin |
| 扭转刚性： | 51Nm/arcmin |
| 容许径向力： | 9000N |
| 容许轴向力： | 4500N |
| 平均使用寿命： | 20000hr |
| 全负载时效率： | ≥95% |
| 净重： | 18.9kg |
| 使用温度： | -10℃～+90℃ |
| 润滑： | 锂基复合全合成润滑油脂 |
| 安装方向： | 任意方向 |
| 防护等级： | IP65 |
| 噪音值： | ≤68dBA |
1，减速比：i=输入转速/输出转速。
2，背隙值：为在2%额定输出扭矩下测试所得之数据。
3，最大径向力及最大轴向力：施力于出力轴中心位置，周期负载时间50%，转速100rpm/min，条件下所测得之数据。
4，运转负载周期〈60%状况下，平均使用寿命如列表数值；负载周期≥60%之连续运转状况下，平均使用寿命可能会降低至正常值的50%以下。
5，噪音值：距离1公尺、空载运转、额定输入转数，条件下所测得之数据。
VGM减速机MF-X系列性能特点
VGM减速机MF-X系列：
1，小型轻量化
2，正整数比，全段数比从3～1000
3，全系列6～15弧分
4，精密背隙，一体式双支撑结构，承受更大的扭矩、径向力和轴向力
5，适用于各厂牌伺服电机与步进电机
6，密封式设计，不必换油，安装方便
7，内部组件采用经热处理高强度合金钢材，足堪应付严峻恶劣的工作环境

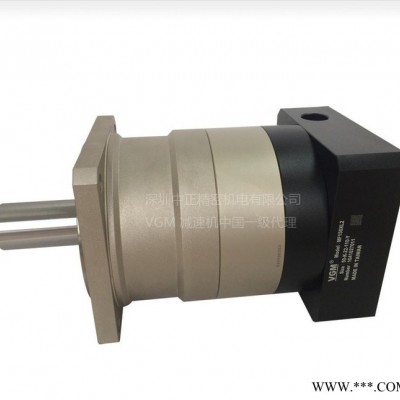

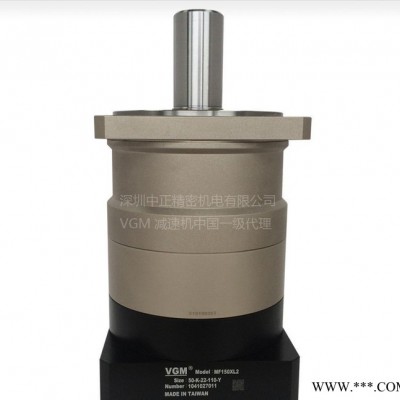

VGM减速机MF150XL2-50-K-22-110实拍图
聚盛成立于民国79年（1990年）。原产品线为涡轮式减速机，民国86年（1997年）开发出台湾第一台伺服马达专用减速机MF系列；民国89年（2000年）开发出低价位伺服马达专用减速机PG系列；民国94年（2005年）更开发出高精度伺服马达专用减速机H系列。聚盛秉持着专业服务、效率创新的原则，不断研发新型与高阶的产品来满足客户产业提升的需求，同时量产高效率、高品质的产品以符合客户的竞争优势。十几年来聚盛的服务与品质已获得各界客户之使用与赞扬，我们以最优惠的价格，提供机械制造业者高品质的动力传输产品，提升您设备的产能，机器的附加价值，以祈求更大的商业契机，共创未来双赢的局面。目前聚盛VGM减速机已发展为七大系列：经济型VGM减速机PG系列（圆形无法兰）、经济型VGM减速机PG-F系列（圆形带法兰）、加强型VGM减速机MF-S系列（方形）、精密型VGM减速机MF-X系列（圆形带法兰）、超精密VGM减速机MF-H系列（方形）、精密型VGM直角减速机MFT系列（中空轴输出、单边轴输出、双边轴输出三种规格）、超精密型VGM直角减速机MFL系列（方形）。VGM斜齿减速机系列即将推出，敬请关注！
VGM减速机MF150X机型型号* 输入端模块化设计，适配全球各厂牌伺服电机与步进电机
搭配1～2KW伺服电机机型： MF150XL1-3-K-14-80 MF150XL1-4-K-14-80 MF150XL1-5-K-14-80 MF150XL1-6-K-14-80 MF150XL1-7-K-14-80 MF150XL1-10-K-14-80 MF150XL2-12-K-14-80 MF150XL2-15-K-14-80 MF150XL2-16-K-14-80 MF150XL2-20-K-14-80 MF150XL2-21-K-14-80 MF150XL2-25-K-14-80 MF150XL2-28-K-14-80 MF150XL2-30-K-14-80 MF150XL2-35-K-14-80 MF150XL2-40-K-14-80 MF150XL2-50-K-14-80 MF150XL2-60-K-14-80 MF150XL2-70-K-14-80 MF150XL2-100-K-14-80
|
搭配1～2KW伺服电机机型：
MF150XL1-3-K-19-95 MF150XL1-4-K-19-95 MF150XL1-5-K-19-95 MF150XL1-6-K-19-95 MF150XL1-7-K-19-95 MF150XL1-10-K-19-95 MF150XL2-12-K-19-95 MF150XL2-15-K-19-95 MF150XL2-16-K-19-95 MF150XL2-20-K-19-95 MF150XL2-21-K-19-95 MF150XL2-25-K-19-95 MF150XL2-28-K-19-95 MF150XL2-30-K-19-95 MF150XL2-35-K-19-95 MF150XL2-40-K-19-95 MF150XL2-50-K-19-95 MF150XL2-60-K-19-95 MF150XL2-70-K-19-95 MF150XL2-100-K-19-95 |
搭配1～2KW伺服电机机型：
MF150XL1-3-K-24-95 MF150XL1-4-K-24-95 MF150XL1-5-K-24-95 MF150XL1-6-K-24-95 MF150XL1-7-K-24-95 MF150XL1-10-K-24-95 MF150XL2-12-K-24-95 MF150XL2-15-K-24-95 MF150XL2-16-K-24-95 MF150XL2-20-K-24-95 MF150XL2-21-K-24-95 MF150XL2-25-K-24-95 MF150XL2-28-K-24-95 MF150XL2-30-K-24-95 MF150XL2-35-K-24-95 MF150XL2-40-K-24-95 MF150XL2-50-K-24-95 MF150XL2-60-K-24-95 MF150XL2-70-K-24-95 MF150XL2-100-K-24-95 |
搭配1～2KW伺服电机机型：
MF150XL1-3-K-22-110 MF150XL1-4-K-22-110 MF150XL1-5-K-22-110 MF150XL1-6-K-22-110 MF150XL1-7-K-22-110 MF150XL1-10-K-22-110 MF150XL2-12-K-22-110 MF150XL2-15-K-22-110 MF150XL2-16-K-22-110 MF150XL2-20-K-22-110 MF150XL2-21-K-22-110 MF150XL2-25-K-22-110 MF150XL2-28-K-22-110 MF150XL2-30-K-22-110 MF150XL2-35-K-22-110 MF150XL2-40-K-22-110 MF150XL2-50-K-22-110 MF150XL2-60-K-22-110 MF150XL2-70-K-22-110 MF150XL2-100-K-22-110
| 搭配1～2KW伺服电机机型：
MF150XL1-3-K-24-110 MF150XL1-4-K-24-110 MF150XL1-5-K-24-110 MF150XL1-6-K-24-110 MF150XL1-7-K-24-110 MF150XL1-10-K-24-110 MF150XL2-12-K-24-110 MF150XL2-15-K-24-110 MF150XL2-16-K-24-110 MF150XL2-20-K-24-110 MF150XL2-21-K-24-110 MF150XL2-25-K-24-110 MF150XL2-28-K-24-110 MF150XL2-30-K-24-110 MF150XL2-35-K-24-110 MF150XL2-40-K-24-110 MF150XL2-50-K-24-110 MF150XL2-60-K-24-110 MF150XL2-70-K-24-110 MF150XL2-100-K-24-110 | 搭配2KW伺服电机机型：
MF150XL1-3-K-22-114.3 MF150XL1-4-K-22-114.3 MF150XL1-5-K-22-114.3 MF150XL1-6-K-22-114.3 MF150XL1-7-K-22-114.3 MF150XL1-10-K-22-114.3 MF150XL2-12-K-22-114.3 MF150XL2-15-K-22-114.3 MF150XL2-16-K-22-114.3 MF150XL2-20-K-22-114.3 MF150XL2-21-K-22-114.3 MF150XL2-25-K-22-114.3 MF150XL2-28-K-22-114.3 MF150XL2-30-K-22-114.3 MF150XL2-35-K-22-114.3 MF150XL2-40-K-22-114.3 MF150XL2-50-K-22-114.3 MF150XL2-60-K-22-114.3 MF150XL2-70-K-22-114.3 MF150XL2-100-K-22-114.3 |
搭配2～5.5KW伺服电机机型：
MF150XL1-3-K-35-114.3 MF150XL1-4-K-35-114.3 MF150XL1-5-K-35-114.3 MF150XL1-6-K-35-114.3 MF150XL1-7-K-35-114.3 MF150XL1-10-K-35-114.3 MF150XL2-12-K-35-114.3 MF150XL2-15-K-35-114.3 MF150XL2-16-K-35-114.3 MF150XL2-20-K-35-114.3 MF150XL2-21-K-35-114.3 MF150XL2-25-K-35-114.3 MF150XL2-28-K-35-114.3 MF150XL2-30-K-35-114.3 MF150XL2-35-K-35-114.3 MF150XL2-40-K-35-114.3 MF150XL2-50-K-35-114.3 MF150XL2-60-K-35-114.3 MF150XL2-70-K-35-114.3 MF150XL2-100-K-35-114.3
| 搭配3～5.5KW伺服电机机型：
MF150XL1-3-K-35-200 MF150XL1-4-K-35-200 MF150XL1-5-K-35-200 MF150XL1-6-K-35-200 MF150XL1-7-K-35-200 MF150XL1-10-K-35-200 MF150XL2-12-K-35-200 MF150XL2-15-K-35-200 MF150XL2-16-K-35-200 MF150XL2-20-K-35-200 MF150XL2-21-K-35-200 MF150XL2-25-K-35-200 MF150XL2-28-K-35-200 MF150XL2-30-K-35-200 MF150XL2-35-K-35-200 MF150XL2-40-K-35-200 MF150XL2-50-K-35-200 MF150XL2-60-K-35-200 MF150XL2-70-K-35-200 MF150XL2-100-K-35-200 | 搭配3.5～5.5KW伺服电机机型：
MF150XL1-3-K-28-110 MF150XL1-4-K-28-110 MF150XL1-5-K-28-110 MF150XL1-6-K-28-110 MF150XL1-7-K-28-110 MF150XL1-10-K-28-110 MF150XL2-12-K-28-110 MF150XL2-15-K-28-110 MF150XL2-16-K-28-110 MF150XL2-20-K-28-110 MF150XL2-21-K-28-110 MF150XL2-25-K-28-110 MF150XL2-28-K-28-110 MF150XL2-30-K-28-110 MF150XL2-35-K-28-110 MF150XL2-40-K-28-110 MF150XL2-50-K-28-110 MF150XL2-60-K-28-110 MF150XL2-70-K-28-110 MF150XL2-100-K-28-110 |
搭配5.5KW伺服电机机型：
MF150XL1-3-K-42-114.3 MF150XL1-4-K-42-114.3 MF150XL1-5-K-42-114.3 MF150XL1-6-K-42-114.3 MF150XL1-7-K-42-114.3 MF150XL1-10-K-42-114.3 MF150XL2-12-K-42-114.3 MF150XL2-15-K-42-114.3 MF150XL2-16-K-42-114.3 MF150XL2-20-K-42-114.3 MF150XL2-21-K-42-114.3 MF150XL2-25-K-42-114.3 MF150XL2-28-K-42-114.3 MF150XL2-30-K-42-114.3 MF150XL2-35-K-42-114.3 MF150XL2-40-K-42-114.3 MF150XL2-50-K-42-114.3 MF150XL2-60-K-42-114.3 MF150XL2-70-K-42-114.3 MF150XL2-100-K-42-114.3
| 搭配110步进电机机型：
MF150XL1-3-K-16-85 MF150XL1-4-K-16-85 MF150XL1-5-K-16-85 MF150XL1-6-K-16-85 MF150XL1-7-K-16-85 MF150XL1-10-K-16-85 MF150XL2-12-K-16-85 MF150XL2-15-K-16-85 MF150XL2-16-K-16-85 MF150XL2-20-K-16-85 MF150XL2-21-K-16-85 MF150XL2-25-K-16-85 MF150XL2-28-K-16-85 MF150XL2-30-K-16-85 MF150XL2-35-K-16-85 MF150XL2-40-K-16-85 MF150XL2-50-K-16-85 MF150XL2-60-K-16-85 MF150XL2-70-K-16-85 MF150XL2-100-K-16-85 | 搭配110步进电机机型：
MF150XL1-3-K-19-85 MF150XL1-4-K-19-85 MF150XL1-5-K-19-85 MF150XL1-6-K-19-85 MF150XL1-7-K-19-85 MF150XL1-10-K-19-85 MF150XL2-12-K-19-85 MF150XL2-15-K-19-85 MF150XL2-16-K-19-85 MF150XL2-20-K-19-85 MF150XL2-21-K-19-85 MF150XL2-25-K-19-85 MF150XL2-28-K-19-85 MF150XL2-30-K-19-85 MF150XL2-35-K-19-85 MF150XL2-40-K-19-85 MF150XL2-50-K-19-85 MF150XL2-60-K-19-85 MF150XL2-70-K-19-85 MF150XL2-100-K-19-85 |
搭配130步进电机机型：
MF150XL1-3-K-19-100 MF150XL1-4-K-19-100 MF150XL1-5-K-19-100 MF150XL1-6-K-19-100 MF150XL1-7-K-19-100 MF150XL1-10-K-19-100 MF150XL2-12-K-19-100 MF150XL2-15-K-19-100 MF150XL2-16-K-19-100 MF150XL2-20-K-19-100 MF150XL2-21-K-19-100 MF150XL2-25-K-19-100 MF150XL2-28-K-19-100 MF150XL2-30-K-19-100 MF150XL2-35-K-19-100 MF150XL2-40-K-19-100 MF150XL2-50-K-19-100 MF150XL2-60-K-19-100 MF150XL2-70-K-19-100 MF150XL2-100-K-19-100
| 搭配130步进电机机型：
MF150XL1-3-K-24-100 MF150XL1-4-K-24-100 MF150XL1-5-K-24-100 MF150XL1-6-K-24-100 MF150XL1-7-K-24-100 MF150XL1-10-K-24-100 MF150XL2-12-K-24-100 MF150XL2-15-K-24-100 MF150XL2-16-K-24-100 MF150XL2-20-K-24-100 MF150XL2-21-K-24-100 MF150XL2-25-K-24-100 MF150XL2-28-K-24-100 MF150XL2-30-K-24-100 MF150XL2-35-K-24-100 MF150XL2-40-K-24-100 MF150XL2-50-K-24-100 MF150XL2-60-K-24-100 MF150XL2-70-K-24-100 MF150XL2-100-K-24-100 | 搭配150步进电机机型：
MF150XL1-3-K-28-120 MF150XL1-4-K-28-120 MF150XL1-5-K-28-120 MF150XL1-6-K-28-120 MF150XL1-7-K-28-120 MF150XL1-10-K-28-120 MF150XL2-12-K-28-120 MF150XL2-15-K-28-120 MF150XL2-16-K-28-120 MF150XL2-20-K-28-120 MF150XL2-21-K-28-120 MF150XL2-25-K-28-120 MF150XL2-28-K-28-120 MF150XL2-30-K-28-120 MF150XL2-35-K-28-120 MF150XL2-40-K-28-120 MF150XL2-50-K-28-120 MF150XL2-60-K-28-120 MF150XL2-70-K-28-120 MF150XL2-100-K-28-120 |
* 减速机输出端和输入端可根据用户需求定制，三段不在此表中，如需其他机型，请联络我们销售人员！
VGM减速机详细描述
台湾聚盛VGM减速机：VGM聚盛减速机PG系列，聚盛VGM减速机PG-F系列，VGM聚盛减速机MF-S系列，伺服电机专用VGM减速机MF-X系列，伺服专用VGM减速机MF-H系列，VGM直角减速机MFL系列，VGM直角减速机MFT系列，七大系列，产品规格齐全，经济·精密·坚固，选择性佳，适配各厂牌伺服电机与步进电机。减速机机身外壳采用高强度铝合金，外形光滑、精致、轻盈，且具有具备高强硬度，防护能力强。密封式设计，锂基复合全合成润滑油脂，使用期终身免润滑。高转矩，无震动，低回程间隙，低噪音，长寿命，安装方便，高性价比。
1．台湾VGM聚盛减速机PG系列（圆形不带法兰）
2．台湾VGM聚盛减速机PG-F系列（圆形带法兰）
3．台湾VGM聚盛减速机MF--S系列（方形）
4．台湾VGM精密聚盛减速机MF-X系列（圆形带法兰）
5．台湾VGM超精密聚盛减速机MF--H系列（方形）
6．台湾VGM聚盛直角减速机MFL系列（超精密轴输出型）
7．台湾VGM聚盛直角减速机MFT系列（中空轴输出、单轴输出、双轴输出）
台湾聚盛VGM精密减速机在减速机家族中，减速机以其体积小，传动效率高，减速范围广，精度高等诸多有点，而被广泛应用于伺服、步进、直流等传动系统中。其作用就是在保证精密传动的前提下，主要被用来降低转速增大扭矩和降低负载/电机的转动惯量比。在过去几年里，有的用户在使用伺服电机专用VGM减速机时，由于违规安装等人为因素，而导致减速机的输出轴折断了，使企业蒙受了不必要的损失。因此，为了更好的帮助广大用户用好减速机，向你详细地介绍如何正确安装减速机。
目前，伺服电机专用VGM减速机产品已占据了台湾和欧美的大部分市场份额，并逐步跨入亚洲的各个国家和地区。聚盛工业股份有限公司从1997年开始生产高精密伺服电机专用VGM减速机。多年的经验积累、创新和完善使聚盛工业股份有限公司生产的减速机在许多方面都处于业内领先地位，在技术上和市场占用率上都成为世界上最著名的几家减速机生产厂之一。今天在世界的每一个地方，性价比最高的VGM聚盛减速机都是用户在选择减速机时的首选产品。
