| 加工定制 | 是 |
|---|---|
| 类别 | VGM伺服减速机 |
| 齿轮类型 | 正齿式减速机 |
| 安装形式 | 任意安装 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面减速机 |
| 用途 | 减速机 |
| 输入转速 | 3000（rpm） |
| 额定功率 | 0.75（kw） |
| 输出转速范围 | 85（rpm） |
| 许用扭矩 | 85（N.m） |
| 使用范围 | 数控切割机、木工雕刻机、伺服送料机、全自动绕线机等自动化机械设备 |
| 级数 | 双级 |
| 减速比 | 35 |
| 规格 | PG90L2-35-19-70 |
| 品牌 | 聚盛VGM |
| 型号 | PG90L2-35-19-70 |
VGM伺服减速机，伺服电机减速机，台湾聚盛减速机，聚盛VGM减速机，台湾VGM减速机，VGM聚盛减速机，VGM减速机，伺服减速机，台湾原装进口VGM减速机，PG90L2-35-19-70，此机型专配750W伺服电机，为设备提升力矩，降低转速，经济型，标准背隙在15～20弧分以内，整个使用周期精度误差可控制在10%以内。
VGM减速机PG90L2-35-19-70技术参数
| 品名： | VGM伺服减速机 |
| 产地： | 台湾 |
| 型号： | PG90L2-35-19-70 |
| 减速比： | 35 |
| 额定输出扭矩： | 85Nm |
| 最大输出扭矩： | 2.5倍额定输出扭矩 |
| 额定输入转数： | 3000rpm/min |
| 最大输入转数： | 4500rpm/min |
| 标准背隙： | ≤15～20arcmin |
| 扭转刚性： | 7.2Nm/arcmin |
| 容许径向力： | 1700N |
| 容许轴向力： | 840N |
| 平均使用寿命： | 20000hr |
| 全负载时效率： | ≥91% |
| 净重： | 5.4kg |
| 使用温度： | -10℃～+90℃ |
| 润滑： | 锂基复合全合成润滑油脂 |
| 安装方向： | 任意方向 |
| 防护等级： | IP65 |
| 噪音值： | ≤70dBA |
1，减速比：i=输入转速/输出转速。
2，背隙值：为在2%额定输出扭矩下测试所得之数据。
3，最大径向力及最大轴向力：施力于出力轴中心位置，周期负载时间50%，转速100rpm/min，条件下所测得之数据。
4，运转负载周期〈60%状况下，平均使用寿命如列表数值；负载周期≥60%之连续运转状况下，平均使用寿命可能会降低至正常值的50%以下。
5，噪音值：距离1公尺、空载运转、额定输入转数，条件下所测得之数据。
VGM减速机PG-F系列性能特点
VGM减速机PG-F系列：
1，小型轻量化
2，正整数比，全段数比从3～100
3，全系列12～22弧分
4，价格经济，竞争能力强
5，适用于各厂牌伺服电机与步进电机
6，密封式设计，不必换油，安装方便
7，内部组件采用经热处理高强度合金钢材，足堪应付严峻恶劣的工作环境

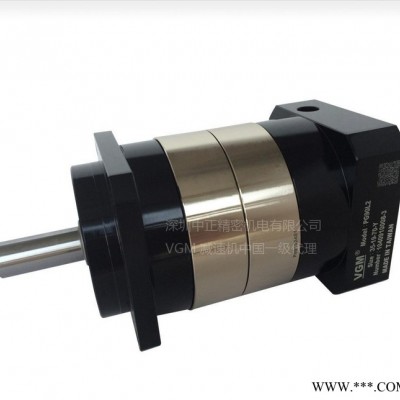

VGM减速机PG90L2-35-19-70实拍图
聚盛成立于民国79年（1990年）。原产品线为涡轮式减速机，民国86年（1997年）开发出台湾第一台伺服马达专用减速机MF系列；民国89年（2000年）开发出低价位伺服马达专用减速机PG系列；民国94年（2005年）更开发出高精度伺服马达专用减速机H系列。聚盛秉持着专业服务、效率创新的原则，不断研发新型与高阶的产品来满足客户产业提升的需求，同时量产高效率、高品质的产品以符合客户的竞争优势。十几年来聚盛的服务与品质已获得各界客户之使用与赞扬，我们以最优惠的价格，提供机械制造业者高品质的动力传输产品，提升您设备的产能，机器的附加价值，以祈求更大的商业契机，共创未来双赢的局面。目前聚盛VGM减速机已发展为七大系列：经济型VGM减速机PG系列（圆形无法兰）、经济型VGM减速机PG-F系列（圆形带法兰）、加强型VGM减速机MF-S系列（方形）、精密型VGM减速机MF-X系列（圆形带法兰）、超精密VGM减速机MF-H系列（方形）、精密型VGM直角减速机MFT系列（中空轴输出、单边轴输出、双边轴输出三种规格）、超精密型VGM直角减速机MFL系列（方形）。VGM斜齿减速机系列即将推出，敬请关注！
VGM减速机PG90机型型号* 输入端模块化设计，适配全球各厂牌伺服电机与步进电机
搭配400W伺服电机机型：
PG90L1-3-14-50 PG90L1-5-14-50 PG90L1-5-14-50 PG90L1-7-14-50 PG90L1-10-14-50 PG90L2-9-14-50 PG90L2-12-14-50 PG90L2-15-14-50 PG90L2-16-14-50 PG90L2-20-14-50 PG90L2-21-14-50 PG90L2-25-14-50 PG90L2-28-14-50 PG90L2-30-14-50 PG90L2-35-14-50 PG90L2-40-14-50 PG90L2-49-14-50 PG90L2-50-14-50 PG90L2-70-14-50 PG90L2-100-14-50
|
搭配400W伺服电机机型：
PG90L1-3-14-70 PG90L1-5-14-70 PG90L1-5-14-70 PG90L1-7-14-70 PG90L1-10-14-70 PG90L2-9-14-70 PG90L2-12-14-70 PG90L2-15-14-70 PG90L2-16-14-70 PG90L2-20-14-70 PG90L2-21-14-70 PG90L2-25-14-70 PG90L2-28-14-70 PG90L2-30-14-70 PG90L2-35-14-70 PG90L2-40-14-70 PG90L2-49-14-70 PG90L2-50-14-70 PG90L2-70-14-70 PG90L2-100-14-70 |
搭配750W伺服电机机型：
PG90L1-3-19-70 PG90L1-5-19-70 PG90L1-5-19-70 PG90L1-7-19-70 PG90L1-10-19-70 PG90L2-9-19-70 PG90L2-12-19-70 PG90L2-15-19-70 PG90L2-16-19-70 PG90L2-20-19-70 PG90L2-21-19-70 PG90L2-25-19-70 PG90L2-28-19-70 PG90L2-30-19-70 PG90L2-35-19-70 PG90L2-40-19-70 PG90L2-49-19-70 PG90L2-50-19-70 PG90L2-70-19-70 PG90L2-100-19-70 |
搭配750W伺服电机机型：
PG90L1-3-14-80 PG90L1-5-14-80 PG90L1-5-14-80 PG90L1-7-14-80 PG90L1-10-14-80 PG90L2-9-14-80 PG90L2-12-14-80 PG90L2-15-14-80 PG90L2-16-14-80 PG90L2-20-14-80 PG90L2-21-14-80 PG90L2-25-14-80 PG90L2-28-14-80 PG90L2-30-14-80 PG90L2-35-14-80 PG90L2-40-14-80 PG90L2-49-14-80 PG90L2-50-14-80 PG90L2-70-14-80 PG90L2-100-14-80
| 搭配750W伺服电机机型：
PG90L1-3-16-110 PG90L1-5-16-110 PG90L1-5-16-110 PG90L1-7-16-110 PG90L1-10-16-110 PG90L2-9-16-110 PG90L2-12-16-110 PG90L2-15-16-110 PG90L2-16-16-110 PG90L2-20-16-110 PG90L2-21-16-110 PG90L2-25-16-110 PG90L2-28-16-110 PG90L2-30-16-110 PG90L2-35-16-110 PG90L2-40-16-110 PG90L2-49-16-110 PG90L2-50-16-110 PG90L2-70-16-110 PG90L2-100-16-110 | 搭配57步进电机机型：
PG90L1-3-6.35-38.1 PG90L1-5-6.35-38.1 PG90L1-5-6.35-38.1 PG90L1-7-6.35-38.1 PG90L1-10-6.35-38.1 PG90L2-9-6.35-38.1 PG90L2-12-6.35-38.1 PG90L2-15-6.35-38.1 PG90L2-16-6.35-38.1 PG90L2-20-6.35-38.1 PG90L2-21-6.35-38.1 PG90L2-25-6.35-38.1 PG90L2-28-6.35-38.1 PG90L2-30-6.35-38.1 PG90L2-35-6.35-38.1 PG90L2-40-6.35-38.1 PG90L2-49-6.35-38.1 PG90L2-50-6.35-38.1 PG90L2-70-6.35-38.1 PG90L2-100-6.35-38.1 |
搭配57步进电机机型：
PG90L1-3-8-38.1 PG90L1-5-8-38.1 PG90L1-5-8-38.1 PG90L1-7-8-38.1 PG90L1-10-8-38.1 PG90L2-9-8-38.1 PG90L2-12-8-38.1 PG90L2-15-8-38.1 PG90L2-16-8-38.1 PG90L2-20-8-38.1 PG90L2-21-8-38.1 PG90L2-25-8-38.1 PG90L2-28-8-38.1 PG90L2-30-8-38.1 PG90L2-35-8-38.1 PG90L2-40-8-38.1 PG90L2-49-8-38.1 PG90L2-50-8-38.1 PG90L2-70-8-38.1 PG90L2-100-8-38.1
| 搭配86步进电机机型：
PG90L1-3-9.5-73 PG90L1-5-9.5-73 PG90L1-5-9.5-73 PG90L1-7-9.5-73 PG90L1-10-9.5-73 PG90L2-9-9.5-73 PG90L2-12-9.5-73 PG90L2-15-9.5-73 PG90L2-16-9.5-73 PG90L2-20-9.5-73 PG90L2-21-9.5-73 PG90L2-25-9.5-73 PG90L2-28-9.5-73 PG90L2-30-9.5-73 PG90L2-35-9.5-73 PG90L2-40-9.5-73 PG90L2-49-9.5-73 PG90L2-50-9.5-73 PG90L2-70-9.5-73 PG90L2-100-9.5-73 | 搭配86步进电机机型：
PG90L1-3-12.7-73 PG90L1-5-12.7-73 PG90L1-5-12.7-73 PG90L1-7-12.7-73 PG90L1-10-12.7-73 PG90L2-9-12.7-73 PG90L2-12-12.7-73 PG90L2-15-12.7-73 PG90L2-16-12.7-73 PG90L2-20-12.7-73 PG90L2-21-12.7-73 PG90L2-25-12.7-73 PG90L2-28-12.7-73 PG90L2-30-12.7-73 PG90L2-35-12.7-73 PG90L2-40-12.7-73 PG90L2-49-12.7-73 PG90L2-50-12.7-73 PG90L2-70-12.7-73 PG90L2-100-12.7-73 |
搭配86步进电机机型：
PG90L1-3-14-73 PG90L1-5-14-73 PG90L1-5-14-73 PG90L1-7-14-73 PG90L1-10-14-73 PG90L2-9-14-73 PG90L2-12-14-73 PG90L2-15-14-73 PG90L2-16-14-73 PG90L2-20-14-73 PG90L2-21-14-73 PG90L2-25-14-73 PG90L2-28-14-73 PG90L2-30-14-73 PG90L2-35-14-73 PG90L2-40-14-73 PG90L2-49-14-73 PG90L2-50-14-73 PG90L2-70-14-73 PG90L2-100-14-73
| 搭配86步进电机机型：
PG90L1-3-14-60 PG90L1-5-14-60 PG90L1-5-14-60 PG90L1-7-14-60 PG90L1-10-14-60 PG90L2-9-14-60 PG90L2-12-14-60 PG90L2-15-14-60 PG90L2-16-14-60 PG90L2-20-14-60 PG90L2-21-14-60 PG90L2-25-14-60 PG90L2-28-14-60 PG90L2-30-14-60 PG90L2-35-14-60 PG90L2-40-14-60 PG90L2-49-14-60 PG90L2-50-14-60 PG90L2-70-14-60 PG90L2-100-14-60 |
* 减速机输出端和输入端可根据用户需求定制，三段不在此表中，如需其他机型，请联络我们销售人员！
VGM减速机详细描述
台湾聚盛VGM伺服减速机：VGM伺服电机减速机PG系列，VGM伺服减速机PG-F系列，VGM聚盛减速机MF-S系列，台湾VGM减速机MF-X系列，VGM伺服减速机MF-H系列，VGM直角减速机MFL系列，VGM直角减速机MFT系列，七大系列，产品规格齐全，经济·精密·坚固，选择性佳，适配各厂牌伺服电机与步进电机。伺服电机减速机机身外壳采用高强度铝合金，外形光滑、精致、轻盈，且具有具备高强硬度，防护能力强。密封式设计，锂基复合全合成润滑油脂，使用期终身免润滑。高转矩，无震动，低回程间隙，低噪音，长寿命，安装方便，高性价比。
台湾聚盛VGM减速机安装方法
1，将少许防锈油涂抹在伺服马达出力轴、凸缘
2，如有轴套将其放入聚盛VGM减速机之入力轴时，注意轴套上的沟槽必须与减速之入力轴上的沟槽对齐。
3，将欲安装之马达，放置在平台上，并且马达出力轴心向上，然后将马达固定，并且将键移除。
4，小祭地将VGM伺服减速机之入力轴上的沟槽对齐马达上的键沟后慢慢滑入。
5，将台湾聚盛减速机之入力轴上固定螺丝，以第一次扭力锁上。
6，锁紧马达与减速机之固定螺丝。
7，平均地逐次(分三次)增加扭力将伺服电机减速机之入力轴两侧之固定螺丝锁紧。
8，请勿重力敲击减速机之出力轴，避免伤害VGM伺服减速机内部机构。
额定力矩
额定力矩是减速机长时间（即连续工作制可以加载的力矩）。
力矩（M）
力矩是旋转运动的实际驱动力，它是杠杆臂和力的积。M=F*i。
加速力矩（T2B）
指工作周期每小时少于1000次时允许短时间加载到输出轴的最大力矩。对于＞1000次时，须考虑→冲击因数（详见冲击因数）。T2B是周期工作制中的限制参数。
减速比（i）
表示减速机改变某一运动的三个主要参数值的值，即通过VGM伺服减速机的减速比来改变转数、扭矩和惯量比。改关系是传动部件的几何来计算结果（示例：i=10）
定位精度
在高速机械往复运动中做到精准定位的关键在于尽量减小由于运动产生的角偏差，定位精度度取决于两个值，一个是与加载有关的偏转角，它涉及到→（扭转刚度和回程间隙），另一个是与运动有关的→（同步偏差）问题。
背隙
背隙指减速机输出轴与输入端的最大偏差角。测量时先将减速机输入端固定住，然后在输出端用力矩仪加载一定力矩，以克服减速机内的摩擦力。影响扭转齿隙的主要因素是齿与齿之间的啮合面间隙。
弧分（arcmin）背隙的单位
1度分为60弧分，1弧分=60秒。背隙标为1弧分时，减速机转一圈，输出端的角偏差为1/60度。在实际应用中，这个角偏差与轴直径有关。就是说，输出端直径为347mm时，减速机精度为j=3弧分时，减速机转一圈的偏差为b=0.15mm。计算式：b=2π*r*j/360/60。
目前，台湾VGM伺服减速机产品已占据了台湾和欧美的大部分市场份额，并逐步跨入亚洲的各个国家和地区。聚盛工业股份有限公司从1997年开始生产高精密伺服电机专用VGM减速机。多年的经验积累、创新和完善使聚盛工业股份有限公司生产的台湾聚盛减速机在许多方面都处于业内领先地位，在技术上和市场占用率上都成为世界上最著名的几家伺服电机减速机生产厂之一。今天在世界的每一个地方，性价比最高的VGM伺服减速机都是用户在选择减速机时的首选产品。
