结构说明

   S型泵的吸入口和排出口均铸在泵体上，成水平方向，与轴线垂直。泵体与泵盖水平分开，以便揭盖检查内部零件时，不必拆卸管路及电机（或其它原动机）。从传动一端看，S在型号的前面的泵轴均为逆时针方向旋转，S在型号中间的泵轴均为顺时针方向旋转。

   本型号的主要结构除轴承部件和轴承有几种不同的结构外，其它部分大体相同。轴承部分：有的泵采用球轴承，用油杯注油润滑或用渍环溅油润滑；有的泵用镶有合金油瓦的滑动轴承，一端加装单列向心球轴承。双吸泵的轴向力基本上是平衡的，部分未平衡的轴向力，同单列向心球轴承承受。

轴套的结构：有的轴套带有螺纹，兼作螺母以固定叶轮；有的泵两端用两个轴套，其中一个带有螺纹；有的泵除轴套外，另用轴套螺母，以固定轴套和叶轮。

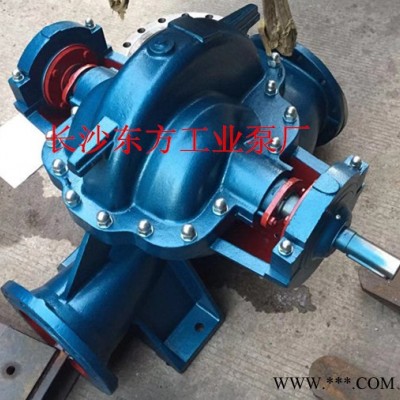

 本型泵主要零件有：泵体和泵盖、叶轮、轴、密封环、轴套、轴承体、轴承、填料套和填料环等。

安  装

   1﹒检查水泵和电机应无损坏。

   2﹒水泵的安装要保证装置提供的汽蚀余量大于给顶的汽蚀余量。基础尺寸应符合泵机组的安装尺寸。

   3﹒安装顺序：有带底座和不带底座两种，安装原则一样。这里只叙述带底座的。

（1）将底座套上地脚螺栓，戴上螺母，放在预留地脚螺孔的混凝土基础上用调整其间楔形垫铁的方法校正水平，然后将地脚孔灌满混凝土。

（2）待混凝土干固后，再检查一下水平度，同时紧固地脚螺母。

（3）检查电机旋向与泵相符合后，上好泵和电机的螺栓、螺母和螺母座。同时使两联轴器间隙留有一定间隙，校正泵与电机轴的同轴度。在两联轴器外圆上校正误差不大于0.1两端间隙沿圆角不均匀度允差0.3。

4﹒进、出水管应另设支架支撑，不得借泵体支承。

5﹒水泵与管路之间的结合面应保证良好的密封性，尤其是进水管路必须严格保证不漏气，并且在装置上应无窝存空气的可能性。

6﹒如果泵装置在进水位以上时，为了灌水起动，应装底阀，也可采用抽真空引水的方法。
