| 材质 | 铸铁 |
|---|---|
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 90 |
| 规格 | D85-67*3 |
| 级数 | 多级 |
| 流量 | 85 |
| 排出口径 | 150mm |
| 驱动形式 | 电动 |
| 输送介质 | 清水 |
| 吸程 | 5 |
| 吸入口径 | 150 |
| 性能 | 耐磨 |
| 扬程 | 201 |
| 叶轮数量 | 3 |
| 用途 | 增压泵 |
| 转速 | 2950 |
| 执行质量标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | D85-67*3 |

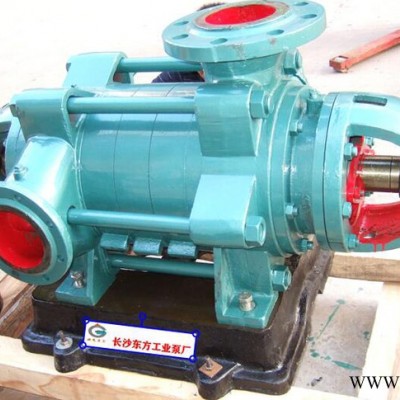

供应D85-67*3 D85-67×3 d85-67×3多级泵 中大型 轴瓦式 带防尘盘多级泵 长沙东方工业泵厂出品
D85-67*3
级数为3级。
单级相程为67米。
单吸多级分段式。
吸入口径为150毫米。
二、结 构 说 明
D型泵为多级分段式清水离心泵，前段的吸入口为水平方向，后段的吐出口垂直向上。其扬程可根据使用的需要而增减级数，D85-67*5卧式离心泵，从电机端看泵为顺时针方向旋转。
本型泵由前段（1），后段（2），卧式离心泵，中段（3），导翼（4），轴承体（7）等零件用拉紧螺栓（5）联接，共同组成定子部分。
由叶轮（8），轴（9），平衡盘（6）轴套（10）等共同组成转子部分。泵运转时所产生的轴向力均有平衡盘来承担。本型泵采用单列向心滚柱轴承，用黄油润滑。
泵的前段、中段、后段之间的静止结合面是用纸垫密封。100d-16*7 200D-43*8
