湘楚东方40DG40*4口环与导叶衬套 40DG40×3DG型锅炉给水泵叶轮湘楚东方40DG40*4口环与导叶衬套 40DG40×3DG型锅炉给水泵叶轮,锅炉热水泵40DG40*4 攀枝花 DG型锅炉给水泵叶轮口环磨损的处理。DG型锅炉给水泵叶轮经过一段时间使用后，口环处常常有不同程度的磨损，如果磨损程度在允许范围内，则可以在车床上用胎具胀住叶轮的内孔，再对磨损的部位进行车削，并配制相应的口环与导叶衬套，以保持原有的间隙。叶轮口环经车床修整后，由于加工过程中胎具位移而造成不同心，因此应检查并处理转子径向跳动及轴向跳动。 型号:MD25-50*5流量:15-25-28立方米/小时(m3/E);扬 程:257.5-250-240米(m);电机功率:37KW;转速:2950转/分 钟(r/min);电机型号:Y200L2-2效率:44-54-54%;轴功率:23.92KW;必 需汽蚀余量:2.4-2.7-2.8米(m)

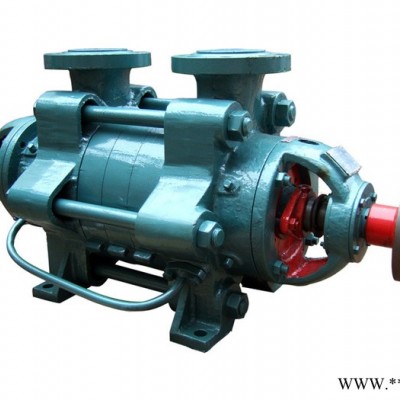

40DG40*4锅炉泵  绍兴40DG40*4卧式多级锅炉给水泵  40DG40*3(4.5.6.7.8.9.10)卧式多级锅炉给水泵 湖南锅炉给水泵生产厂家 长沙东方工业泵厂**，减少中间环节，公平、公正的交易 ，以质量和服务回报广大客户！?40DG40*4流量6-10-12m3/h 扬程164-160-154m 转速2980r/min 功率15KW

   ?40DG40*4型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

40DG40*4结构特点

DG型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。 1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。DG型泵进、出口均垂直向上。 2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。 3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。 4.轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水，起水封、水冷和润滑的作用。DG型泵来源于泵内的压力水或外部供水。DG型泵较多采用机械密封。 DG锅炉给水多级离心泵的主要零件技术要求 1.旋转环和静止环的密封端面的平面度为 1.1μm（3.5 条光带），表面粗糙度Ra 值为0.2μm。 2.旋转环和静止环与辅助密封圈接触部位的尺寸公差带按 GB 1801 中的8 级精度，表面粗糙度；。 3.旋转环和静止环的密封端面对与辅助密封圈接触的端面的平行度按 GB 1184 中的7 级公差。 4.旋转环和静止环的密封端面对与辅助密封圈接触的外圆或内孔的垂直度按 GB1184 中的7 级公差。 5.浸渍后的碳石墨环、镶装的组合密封环应做静水压试验。试验压力为工作压力的1.25 倍，持续10min 不允许有渗漏等现象。 6.O 形橡胶圈技术要求应符合ZB J22 002 的规定。 7. 弹簧技术要求应符合 ZB J22 004 的规定，对于多弹簧机械密封，同一套机械密封中各弹簧之间的自由高度差不大于0.5mm。 8.零件未注公差尺寸的极限偏差按 GB 1184 中的IT12 级公差。

40DG40*3 流量6-10-12m3/h 扬程123-120-115.5m 转速2980r/min 功率11KW

40DG40*4 流量6-10-12m3/h 扬程164-160-154m 转速2980r/min 功率15KW

40DG40*5 流量6-10-12m3/h 扬程205-200-192.5m 转速2980r/min 功率18.5KW

40DG40*6 流量6-10-12m3/h 扬程246-240-231m 转速2980r/min 功率18.5KW

40DG40*7 流量6-10-12m3/h 扬程287-280-269.5m 转速2980r/min 功率22KW

40DG40*8 流量6-10-12m3/h 扬程328-320-308m 转速2980r/min 功率22KW

40DG40*9 流量6-10-12m3/h 扬程369-360-346.5m 转速2980r/min 功率30KW

40DG40*10 流量6-10-12m3/h 扬程410-400-385m 转速2980r/min 功率30KW
