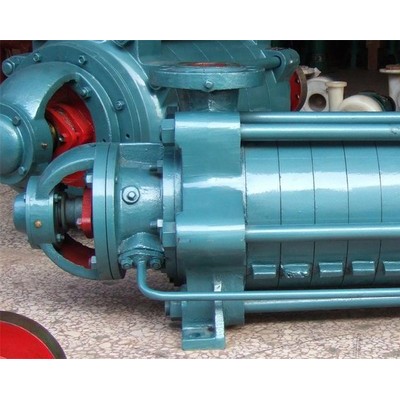

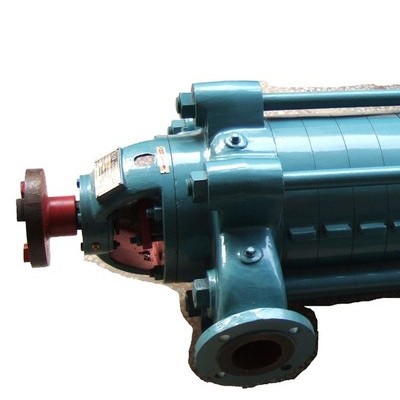

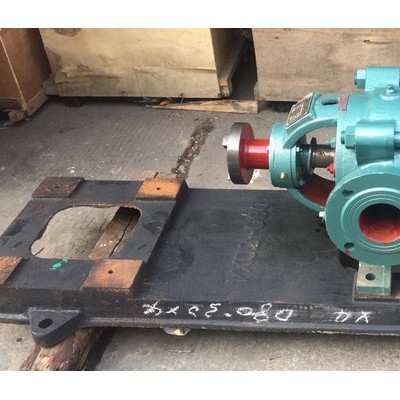

填料型80D12*8多级泵铸铁轴承叶轮

卧式离心泵填料铸铁型80D12*8多级泵铸铁轴承叶轮

D、DF、DG、MD、DY型泵主要由定子、转子轴承和轴封四部分组成。定子部分：主要由进水段、中段、出水段和导叶等组成，用拉杆将各段拉紧，构成工作室。D型泵进口为水平方向，出口垂直向上；DG型泵进、出口均垂直向上；MD、DF、DY型泵出口垂直向上，进口一般为水平方向，进口的方向也可根据用户需要生产。转子部分：轴、叶轮、平衡盘、轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。轴承部分：主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、600-60型采用滑动轴承，稀油润滑外，其余均采用滚动轴承，润滑脂润滑。85-67、155-67也可以采用滚动轴承架构。轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水，起水封、水冷和润滑的作用。D、DF、DY型泵水封谁一般来源于泵内的高压水，DG、MD型来源于外部供水。DG、MD、DF、DY型泵较多使用机械密封。传动：泵通过弹性联轴器由原动机直接驱动。从电机端看，泵为顺时针方向旋转。
