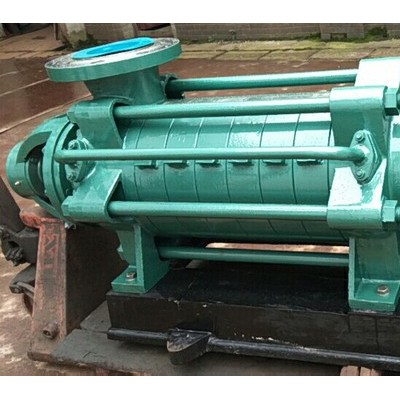

D型卧式多级泵100D45*3平衡环轴套叶轮配件

D型卧式多级泵100D45*3平衡环轴套叶轮配件

多级离心汽蚀余量的危害多级离心泵容易发生汽蚀的部位：a、叶轮曲率较大的前盖板处，靠近叶片进口边缘的低压侧；b、压出室中蜗壳隔舌和导叶的靠近进口边缘低压侧；c、无前盖板的高比转数叶轮的叶梢外圆与壳体之间的密封间隙以及叶梢的低压侧；d、多级多级离心泵中 一级叶轮。什么叫多级离心泵汽蚀余量？什么叫多级离心泵吸程？各自计量单位及表示字母？答：多级离心泵在工作时液体在叶轮的进口处因一定真空压力下会产生液体汽体，汽化的气泡在液体质点的撞击运动下叶轮等金属表面产生剥落，从而破坏叶轮等金属，此时真空压力叫汽化压力，气蚀余量是指在多级离心泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。单位为米液柱，用（NPSH）r表示。吸程即为必需汽蚀余量/h：即多级离心泵允许吸液体的真空度，亦即多级离心泵允许几何安装高度。单位用米。吸程=标准大气压（10.33米）--气蚀余量--管道损失--安全量（0.5）标准大气压能压上管路真空高度10.33米例如：某多级离心泵气蚀余量为4.0米，求吸程h解：h=10.33-4.0-0.5=5.83米多级离心泵汽蚀现象液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。把这种产生气泡的现象称为汽蚀。汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。
