单级泵 14SA-10A 离心泵 叶轮口环 配件 长沙 尺寸 供应

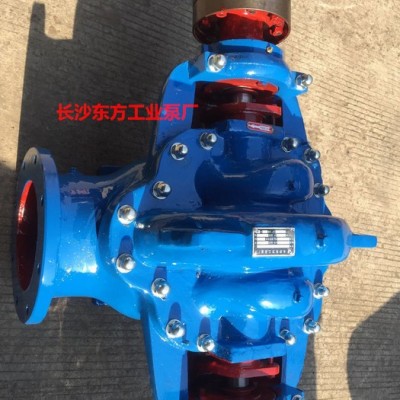

结构说明

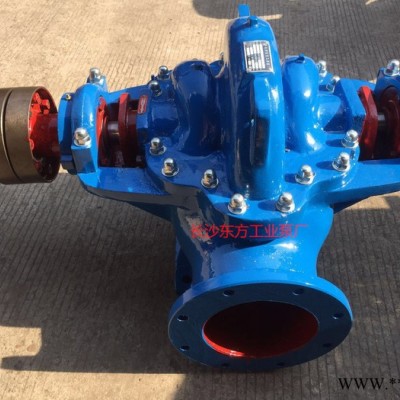

   S型泵的吸入口和排出口均铸在泵体上，成水平方向，与轴线垂直。泵体与泵盖水平分开，以便揭盖检查内部零件时，不必拆卸管路及电机（或其它原动机）。从传动一端看，S在型号的前面的泵轴均为逆时针方向旋转，S在型号中间的泵轴均为顺时针方向旋转。

   本型号的主要结构除轴承部件和轴承有几种不同的结构外，其它部分大体相同。轴承部分：有的泵采用球轴承，用油杯注油润滑或用渍环溅油润滑；有的泵用镶有合金油瓦的滑动轴承，一端加装单列向心球轴承。双吸泵的轴向力基本上是平衡的，部分未平衡的轴向力，同单列向心球轴承承受。

轴套的结构：有的轴套带有螺纹，兼作螺母以固定叶轮；有的泵两端用两个轴套，其中一个带有螺纹；有的泵除轴套外，另用轴套螺母，以固定轴套和叶轮。

泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

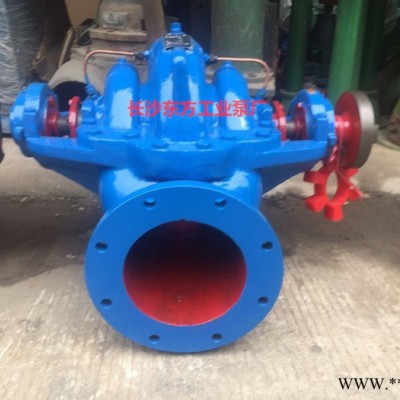

 泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。

 经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

 泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

 双吸密封环用以减少水泵压力室的水漏回吸水室。

 泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

 轴封为软填料密封（根据需要也可装机密封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
