| 材质 | 铸铁 |
|---|---|
| 功率 | 55kw |
| 级数 | 多级 |
| 流量 | 43m3/h |
| 排出口径 | 80mm |
| 输送介质 | 清水 |
| 吸入口径 | 80mm |
| 性能 | 无泄露 |
| 扬程 | 240m |
| 转速 | 2950r/min |
| 品牌 | 长沙东方 |
| 型号 | D80-30*8 |

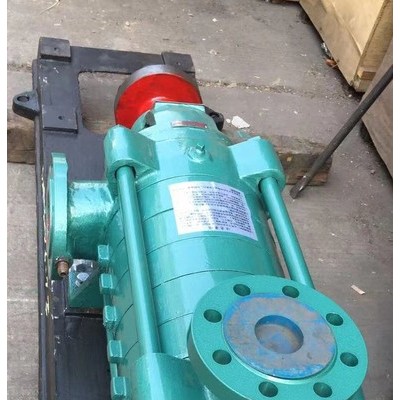

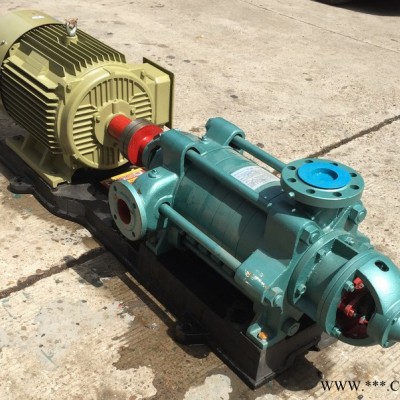

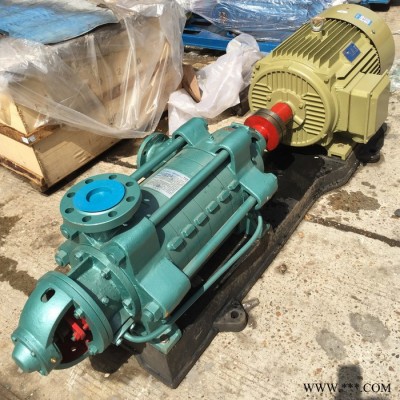

D80-30*8多级泵D80-30*8离心泵 叶轮密封环
多级泵设计原因：
1、多级泵的设计安装高度太高。
2、所多级泵选择型号的气蚀裕度不足。
四、多级泵管理原因：
1、多级泵运行时间较长，叶轮气蚀穿孔而没有及时发现更换。
2、多级泵开泵时没有排净蜗壳内空气。
3、多级泵取水位已低于设计要求标高情况已较为严重。
五、结论：一般情况下，三是多级泵本质原因，四是多级泵推动因素
多级泵效率如何计算？多级泵的有效功率可以通过流量和扬程，输送介质密度来计算，而要计算轴功率要知道效率，那么多级泵效率如何计算？什么叫多级泵的效率？多级泵效率计算的公式是什么？多级泵效率指泵的有效功率和轴功率之比。=pe/p泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用p表示。有效功率即：泵的扬程和质量流量及重力加速度的乘积。pe=gqh(w)或pe=qh/1000(kw)：泵输送液体的密度(kg/m3)：泵输送液体的重度=g(n/m3)g：重力加速度(m/s)质量流量qm=q(t/h或kg/s)因为多级泵的功率N(KW)=扬程(m)流量(m3/s)1000(水的重度Kg/m3)102(功率转换系数)(多级泵的效率)，由此可求得多级泵的效率。如能实测电流、电压(可计算得多级泵的功率)，通过测量流量、扬程，多级泵的效率便可求得，这就是多级泵效率计算公式。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | ||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | ||
| D.DF.DY.MD80-30×2 | 26 | 7.22 | 68 | 2950 | 8.00 | 15 | Y160M2-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 60 | 11.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 55 | 10.60 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×3 | 26 | 7.22 | 102 | 2950 | 12.00 | 18.5 | Y160L-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 90 | 15.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 83 | 15.70 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×4 | 26 | 7.22 | 136 | 2950 | 16.00 | 22 | Y180M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 120 | 20.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 111 | 20.96 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×5 | 26 | 7.22 | 170 | 2950 | 20.10 | 30 | Y200L1-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 150 | 25.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 139 | 26.20 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×6 | 26 | 7.22 | 204 | 2950 | 24.10 | 37 | Y200L2-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 180 | 30.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 167 | 31.44 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×7 | 26 | 7.22 | 238 | 2950 | 28.10 | 45 | Y225M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 210 | 35.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 195 | 36.68 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×8 | 26 | 7.22 | 272 | 2950 | 32.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 240 | 40.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 222 | 41.96 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×9 | 26 | 7.22 | 306 | 2950 | 36.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 270 | 45.30 | 70 | 3.9 | ||||||
| 48 | 13.33 | 250 | 47.16 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×10 | 26 | 7.22 | 340 | 2950 | 40.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 300 | 50.30 | 70 | 3.9 | ||||||
| 48 | 13.33 | 278 | 53.00 | 69 | 4.3 | ||||||
