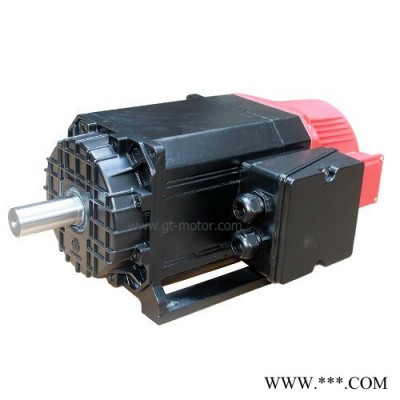

高特GTZ-100165-201.5/主轴伺服电机

恒功率最高转速	4000rpm
恒转矩最低转速	200rpm
额定转速	2000rpm
额定转矩	7.16Nm
最高转速	10000rpm
产品类型	三相异步电动机
产品认证	CE
额定电压	380V
功率	1.5kW
极数	4极
品牌	GT/高特

GTZ165系列主轴专用异步伺服电机

专为驱动车床以及其它类机床主轴开发设计的伺服电动机。

?集成接线盒，电机尺寸小 （H100到H250） ?最高转速可达15000rpm  ?内置有编码器，可以按照标准来测量机床 C 轴的运行情况，不需要额外的 C 轴编码器。 ?电机背部轴向安装有风扇，用以强制风冷。  ?旋转精度高，可达 10 μm ?振动强度优越 ?高动态性能 ( 斜坡上升耗时短 ) ?高效节能，效率达到IEC60034-30的 IE3 效率等级，GB18613-2012的2级能效；

详细参数

速度	电机型号	额定					恒功率	最高	恒转矩	转动	安装尺寸
特征		功率	转矩	电压	电流	转速	最高转速	转速	最低转速	惯量	B	L
		kW	N?m	V	A	r/min	r/min	r/min	r/min	kg?m2	mm
中速	GTZ-100165-100.75	0.75	7.16	380	1.7	1000	2500	6000	100	0.0036	150	360
中速	GTZ-100165-151.1	1.1	7	380	2.32	1500	3000	8000	150	0.0036	150	360
高速	GTZ-100165-201.5	1.5	7.16	380	3.08	2000	4000	10000	200	0.0036	150	360
高速	GTZ-100165-302.2	2.2	8.4	380		2500	5000	12000	300	0.0036	150	360
中速	GTZ-100165-101.1	1.1	10.5	380	2.42	1000	2500	6000	100	0.0044	105	380
中速	GTZ-100165-151.5	1.5	9.55	380	3.11	1500	3000	8000	150	0.0044	105	380
高速	GTZ-100165-202.2	2.2	10.51	380	4.39	2000	4000	10000	200	0.0044	105	380
高速	GTZ-100165-303	3	11.46	380		2500	5000	12000	300	0.0044	105	380
高速	GTZ-100165-303.7	3.7	14.13	380		2500	5000	12000	300	0.0044	105	380
中速	GTZ-100165-101.5	1.5	14.33	380	3.2	1000	2500	6000	100	0.0058	70	415
中速	GTZ-100165-152.2	2.2	14.01	380	4.45	1500	3000	8000	150	0.0058	70	415
高速	GTZ-100165-203	3	14.33	380	5.86	2000	4000	10000	200	0.0058	70	415
高速	GTZ-100165-203.7	3.7	17.67	380	7.16	2000	4000	10000	200	0.0058	70	415
高速	GTZ-100165-304	4	12.73	380		3000	5000	15000	300	0.0058	70	415
中速	GTZ-100165-102.2	2.2	21.01	380	4.6	1000	2500	6000	100	0.0076	50	460
中速	GTZ-100165-153	3	19.1	380	6	1500	3000	8000	150	0.0076	50	460
中速	GTZ-100165-153.7	3.7	23.56	380	7.28	1500	3000	8000	150	0.0076	50	460
高速	GTZ-100165-204	4	19.1	380	7.67	2000	4000	10000	200	0.0076	50	460
高速	GTZ-100165-305.5	5.5	17.51	380		3000	5000	15000	300	0.0076	50	460

安装尺寸
