| 额定转速 | 2000转 |
|---|---|
| 恒功率最高转速 | 4000转 |
| 恒转矩最低转速 | 200转 |
| 额定转矩 | 19牛米 |
| 产品类型 | 三相异步电动机 |
| 产品认证 | CCC |
| 额定电压 | 380V |
| 功率 | 3kW |
| 极数 | 4极 |
| 品牌 | GT/高特 |

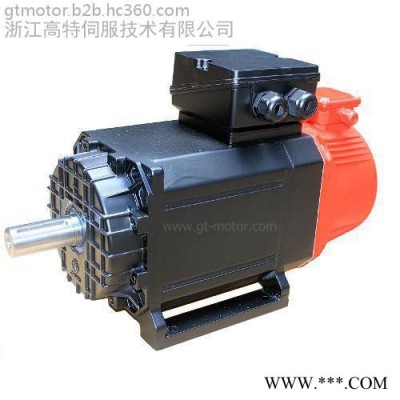

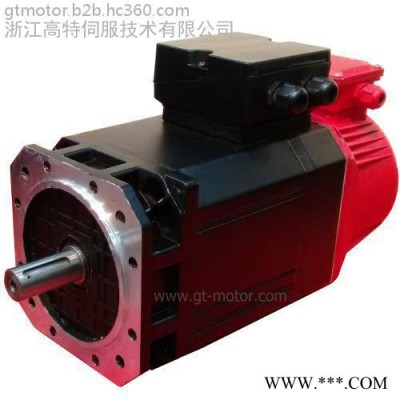

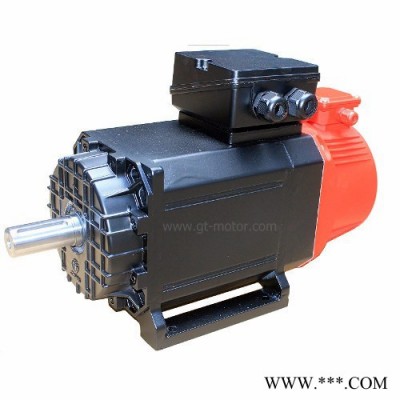

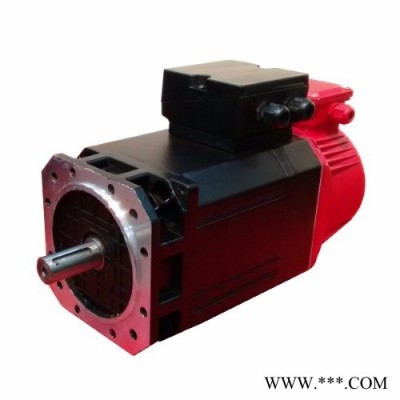

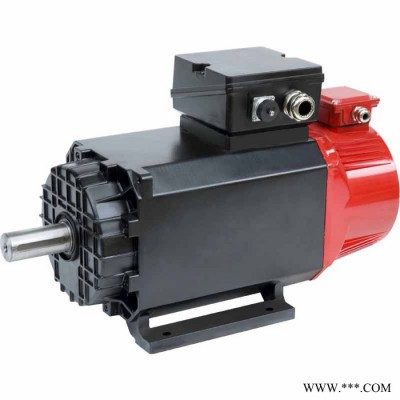

GTZ 系列 主轴专用伺服电动机
专为驱动车床以及其它类机床主轴开发设计的伺服电动机。
特点：
控制性能好，低速大转矩，高速恒功率；
零速锁定，分度控制；
高效率，达到 IEC60034-30-2008 的 IE3 效率等级，GB18613-2012的2级能效等级；
噪声低、振动小；
外形美观、结构精巧。
行业应用：
数控车床、车铣复合机床、立车；
数控铣床、加工中心；
数控镗床、龙门刨床、龙门铣床；
数控磨床、立式磨床、落地镗铣床；
钻攻中心、雕铣机、滚齿机、插齿机、铣齿机等
高特伺服电机参数：
| 速度 | 电机型号 | 额定 | 恒功率 | 最高 | 恒转矩 | 转动 | 安装尺寸 | |||||
| 特征 | 功率 | 转矩 | 电压 | 电流 | 转速 | 最高转速 | 转速 | 最低转速 | 惯量 | B | L | |
| kW | N•m | V | A | r/min | r/min | r/min | r/min | kg•m2 | mm | |||
| 中速 | GTZ-100165-100.75 | 0.75 | 7.16 | 380 | 1.7 | 1000 | 2500 | 6000 | 100 | 0.0036 | 150 | 360 |
| 中速 | GTZ-100165-151.1 | 1.1 | 7 | 380 | 2.32 | 1500 | 3000 | 8000 | 150 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-201.5 | 1.5 | 7.16 | 380 | 3.08 | 2000 | 4000 | 10000 | 200 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-302.2 | 2.2 | 8.4 | 380 | 2500 | 5000 | 12000 | 300 | 0.0036 | 150 | 360 | |
| 中速 | GTZ-100165-101.1 | 1.1 | 10.5 | 380 | 2.42 | 1000 | 2500 | 6000 | 100 | 0.0044 | 105 | 380 |
| 中速 | GTZ-100165-151.5 | 1.5 | 9.55 | 380 | 3.11 | 1500 | 3000 | 8000 | 150 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-202.2 | 2.2 | 10.51 | 380 | 4.39 | 2000 | 4000 | 10000 | 200 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-303 | 3 | 11.46 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 高速 | GTZ-100165-303.7 | 3.7 | 14.13 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 中速 | GTZ-100165-101.5 | 1.5 | 14.33 | 380 | 3.2 | 1000 | 2500 | 6000 | 100 | 0.0058 | 70 | 415 |
| 中速 | GTZ-100165-152.2 | 2.2 | 14.01 | 380 | 4.45 | 1500 | 3000 | 8000 | 150 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203 | 3 | 14.33 | 380 | 5.86 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203.7 | 3.7 | 17.67 | 380 | 7.16 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-304 | 4 | 12.73 | 380 | 3000 | 5000 | 15000 | 300 | 0.0058 | 70 | 415 | |
| 中速 | GTZ-100165-102.2 | 2.2 | 21.01 | 380 | 4.6 | 1000 | 2500 | 6000 | 100 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153 | 3 | 19.1 | 380 | 6 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153.7 | 3.7 | 23.56 | 380 | 7.28 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-204 | 4 | 19.1 | 380 | 7.67 | 2000 | 4000 | 10000 | 200 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-305.5 | 5.5 | 17.51 | 380 | 3000 | 5000 | 15000 | 300 | 0.0076 | 50 | 460 | |
